DI-1000型号 手动版功率快恢复二极管反向恢复时间测试仪
应用范围
A：快恢复二极管
B：场效应管内建二极管
C：IGBT内建二极管
D：其他二极管
A：快恢复二极管
B：场效应管内建二极管
C：IGBT内建二极管
D：其他二极管
一 主要特点
手动测试功率快恢复二极管，可以手动调节di/dt，调节二极管反向耐压电压，带有二极管接反、短路开路保护，完善的保护措施，保证操作人员的安全，测试最大电流30A，最高二极管反向耐压1000V，需要操作人员具有示波器操作基础，操作简单可靠。
二 应用范围
A：快恢复二极管
B：场效应管内建二极管
C：IGBT内建二极管
D：其他二极管
三 性能介绍

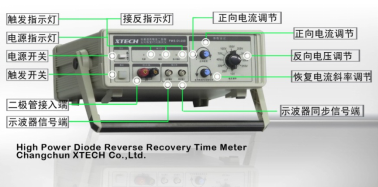

DI-1000二极管反向恢复时间测试仪包括电源开关、电源指示灯、触发开关、触发指示灯、接反指示灯、正向电流调节、反向电压调节、恢复电流斜率调节、示波器信号端、示波器同步信号端。
四 测试参数
|
类型 |
数值 |
单位 |
备注 |
|
反向恢复电流 |
100 |
A |
峰值 |
|
反向电压 |
50至1000 |
V |
分档 |
|
正向电流 |
30 |
A |
峰值 |
|
按下频率 |
0.5 |
Hz |
手动按下 |
|
0 |
Hz |
短路情况，无法测量 |
|
|
电源输入 |
220 |
VAC |
功耗小于10W |
五、前面介绍
