TEC-15A-5V-15V型号0.0625度PT100智能半导体TEC加热制冷自适应驱动
TEC-15A-5V-15V-PT100是一款高功率密度的TEC温度控制器,额定工作负载6A,峰值电流可达15A。此温度控制器可以连接专用调试器来进行参数的调节,参数调节完毕并保存后,撤去调试器,此温度控制器仍可以独立工作。可以通过专用RS485调试线和电脑进行通讯,以进行参数设置和温度监视,以及进行温度程。
一特性描述
TEC-15A-5V-15V-PT100是一款高功率密度的TEC温度控制器,额定工作负载6A,峰值电流可达15A。此温度控制器可以连接专用调试器来进行参数的调节,参数调节完毕并保存后,撤去调试器,此温度控制器仍可以独立工作。可以通过专用RS485调试线和电脑进行通讯,以进行参数设置和温度监视,以及进行温度程。
二 控制器指标
1、输入:DC12V~13V
2、输出:-12V到+12V
3、额定电流:6A
4、控制温度范围:控制温度范围:-55℃~125℃,分辨率0.0625℃。
5、温度探测器:PT100

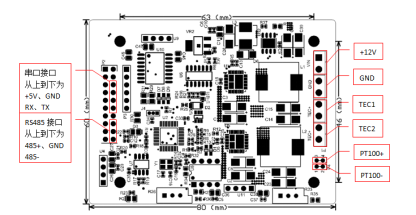

6、控制器主板尺寸:80mm*60mm
三 TEC-15A-5V-15V-Pt100的使用安装
小制冷功率的应用情况下,TEC稳定平衡后的工作电流一般比较小,此时TEC-15A 可以通过自然风冷的方式进行散热,此时仅仅需要螺柱支撑安装固定即可。对于大功功率制冷的情况下,TEC常态工作电流也是很大的情况下,可以通过底部导热的安装方式解决线路板的热量问题。
如果用户需要在工作过程中改变温度,这时候需要在TEC控温上添加用户人机界面(调试器),人机界面的的安装是很方便的,在机箱面板上开孔即可。
