TEC-1000W-3950型号3950型0~80V12.5A可调可显I-V -20~+80°大功率控温驱动器

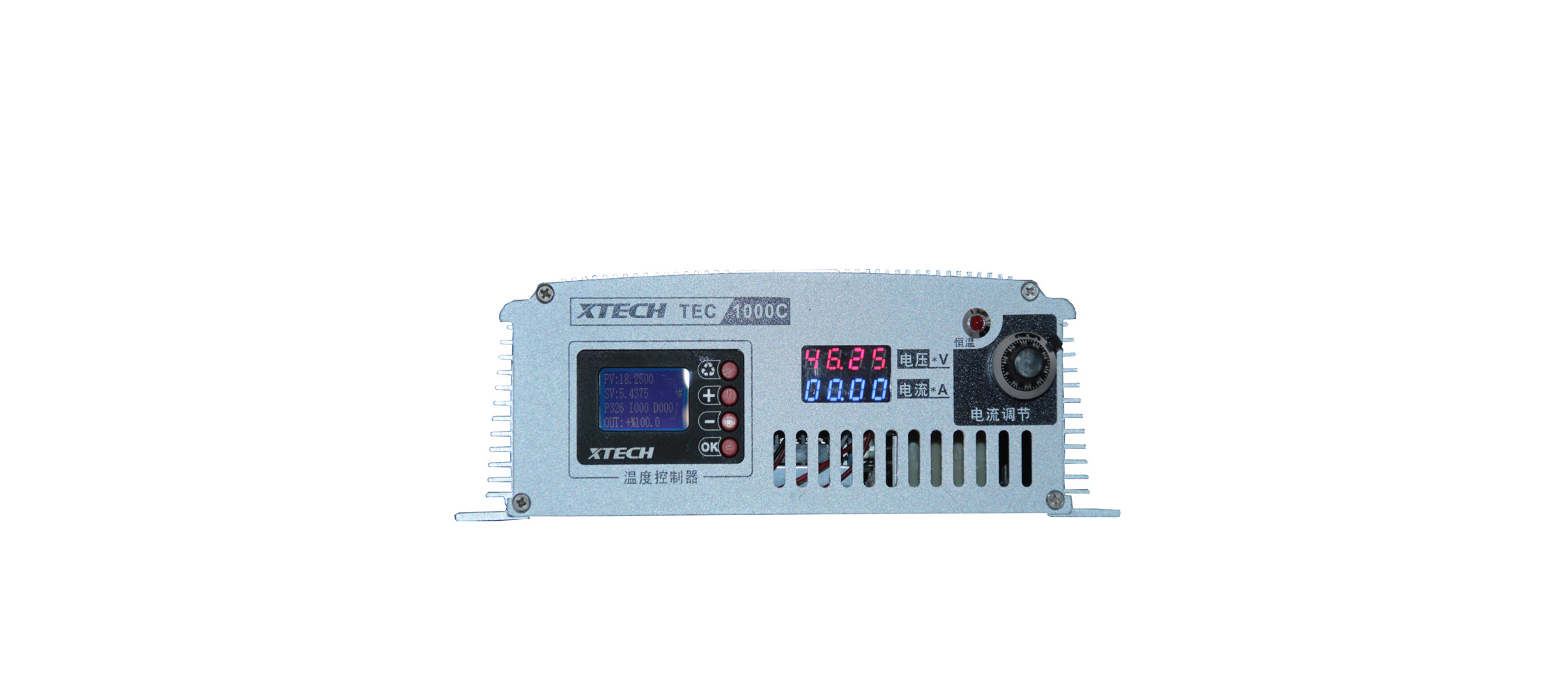

TEC-1000W-3950是一款高功率密度的TEC温度控制器,额定工作负载12.5A。此温度控制器可以直接进行参数的调节,参数调节完毕并保存后,此温度控制器进行独立工作。通过观察TEC-1000W-3950的表头进行参数设置和温度监视,实现实时对温度控制。
一 特性描述
TEC-1000W-3950是一款高功率密度的TEC温度控制器,额定工作负载12.5A。此温度控制器可以直接进行参数的调节,参数调节完毕并保存后,此温度控制器进行独立工作。通过观察TEC-1000W-3950的表头进行参数设置和温度监视,实现实时对温度控制。
二 应用范围
1、激光器控温
2、自动化设备温度控制
3、医疗设备温度控制
4、大功率温度控制
5、超低、高温温度控制
6、确定控温系统所需TEC致冷片功率和数量
7、科研机构、科学研究所、大学研究所等实验测试
三 控制器指标
项目 |
参数 |
单位 |
输入电压 |
220 |
VAC |
输出电压DC |
-80~+80 |
V |
额定电流 |
10 |
A |
峰值电流 |
12.5 |
A |
控制温度范围 |
-20~+80 |
℃ |
控制方式 |
面板调试器/电脑 |
|
温度采集器件 |
NTC3950 |
|
温度变送器输入信号 |
无 |
|
温度分辨率 |
0.0625 |
℃ |
联机接口 |
TTL232转RS232光电隔离接口 |
|
慢启动时间 |
500 |
mS |
效率 |
>81% |
|
输入电流 |
10 |
Aac |
定制触点输出 |
无 |
|
适用制冷片 |
12706 12705 12708 12710 12715 TEC串联 |
5~10片 |
调节算法 |
积分分离PID控制 |
|
尺寸mm |
203*250*80 |
mm(不含面板零件) |
