TEC-600W-36V-3435型号600W36V3435智能PID半导体TEC温度驱动器

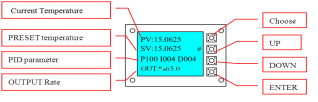

TEC-600W-36V-3435是一款高功率密度的TEC温度控制器,最大工作负载约36V16A,峰值功率576W。此温度控制器可以直接进行参数的调节,参数调节完毕并保存后,此温度控制器进行独立工作。通过观察的表头进行参数设置和温度监视,实现实时对温度控制。
一 特性描述
TEC-600W-36V-3435是一款高功率密度的TEC温度控制器,最大工作负载约36V16A,峰值功率576W。此温度控制器可以直接进行参数的调节,参数调节完毕并保存后,此温度控制器进行独立工作。通过观察的表头进行参数设置和温度监视,实现实时对温度控制。
二 控制器指标
输入:AC220V
输出:-36.0V到+36.0V
额定工作电流:13A
最高工作电流:16A
工作状态指示灯输出电流:小于50mA
温度探头:NTC3435
控制温度范围:-20℃~+100℃
通信接口:RS485磁电隔离接口
三 接线图
220V电缆:连接到220V市电。
输出接线PCB端子:连接被控TEC半导体。
当温控器输出加热控制电压时,面板显示表输出比例为正值(1-100%),此时输出极性为红正黑负,若温控器输出制冷控制电压时,面板显示表输出比例为负值(-1%~-100%)。此时输出极性为红负黑正。
NTC温度传感器:连接器XH2.54端子,采集被控TEC温度。
注意:NTC传感器应紧贴TEC冷端,否则不能达到精确控制的目的。
通信接口: RS485接口,连接器XH2.54端子,485+,485-,485GND一共三线。
本模块的485通信部分带有电气隔离,适应性强。
GND为信号地线。
485+为RS485正相输出端,高电平为5V,低电平为0V。
485- 为RS485反相输出端,高电平为5V,低电平为0V,通信协议可定制。

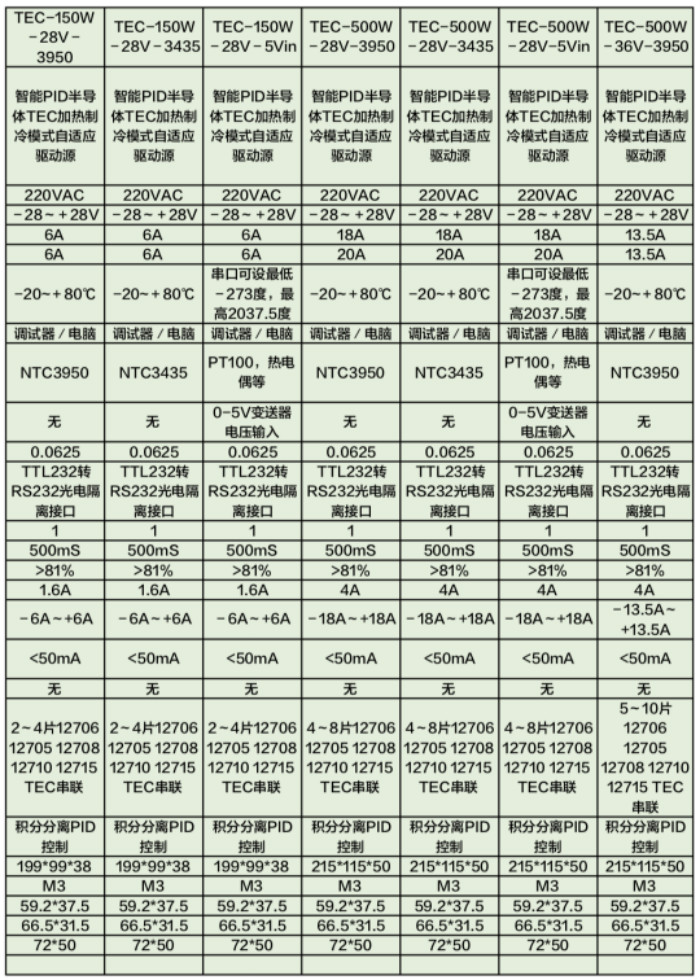

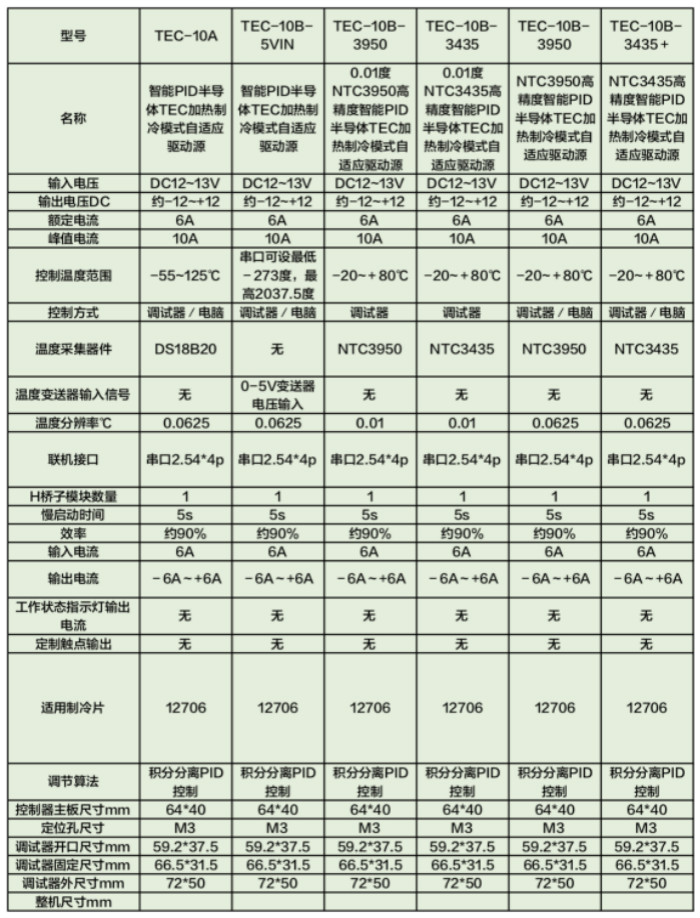

TEC驱动控制器选型表
