XRD-100Hz-750V-2kW型号100Hz脉冲氙灯激光电源
A：IGBT技术输出频率高 B：输出功率大
C：可以程序控制 D：0~20mA或者0~8V控制功率
E：实时温度显示和温度保护 F：体积小、效率高
一：XRD-100Hz-750V-2kW型主要特点
|
A：IGBT技术输出频率高 B：输出功率大 C：可以程序控制 |
D：0~20mA或者0~8V控制功率 E：实时温度显示和温度保护 F：体积小、效率高 |
二：应用范围
A：脉冲氙灯
三：应用案例
A：用于纺织厂老化用氙灯仪器
B：高频氙灯激光器
四：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
输入电压 Input Voltage |
220±10% |
VAC |
|
|
输出电压 Output Pulse Voltage |
300~750 |
VDC |
|
|
高压预燃电压 HV Voltage |
5~12 |
kV |
|
|
触发信号频率 Trigger Input Pulse |
0~100 |
Hz |
|
|
触发信号幅度 Pulse Amplitude |
3~5 |
V |
|
|
控制电流 Control current |
0~20 |
mA |
|
|
控制电压 Control Voltage |
0~8V |
Vdc |
|
|
储能电容 Cap |
50 |
uF |
|
五：氙灯电源简介

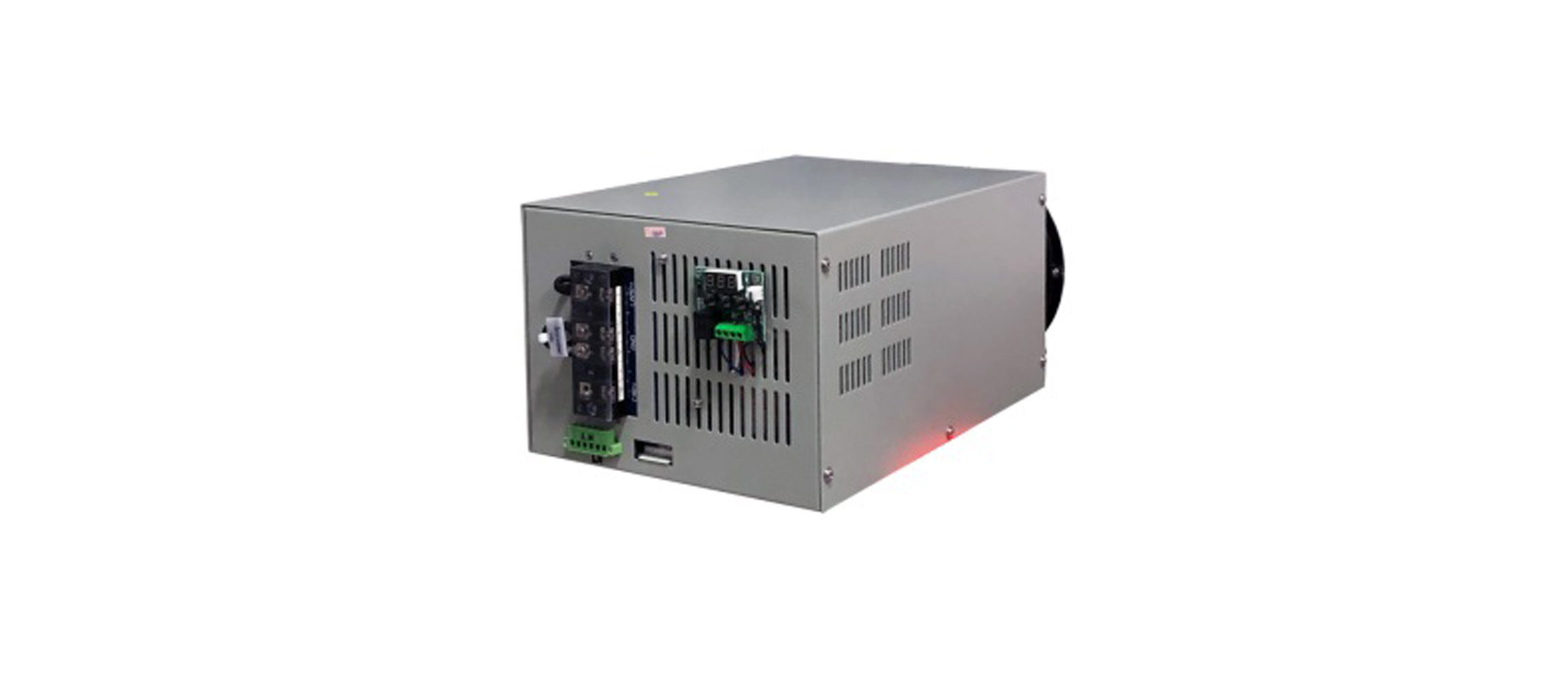

图 1 主机实物正面图

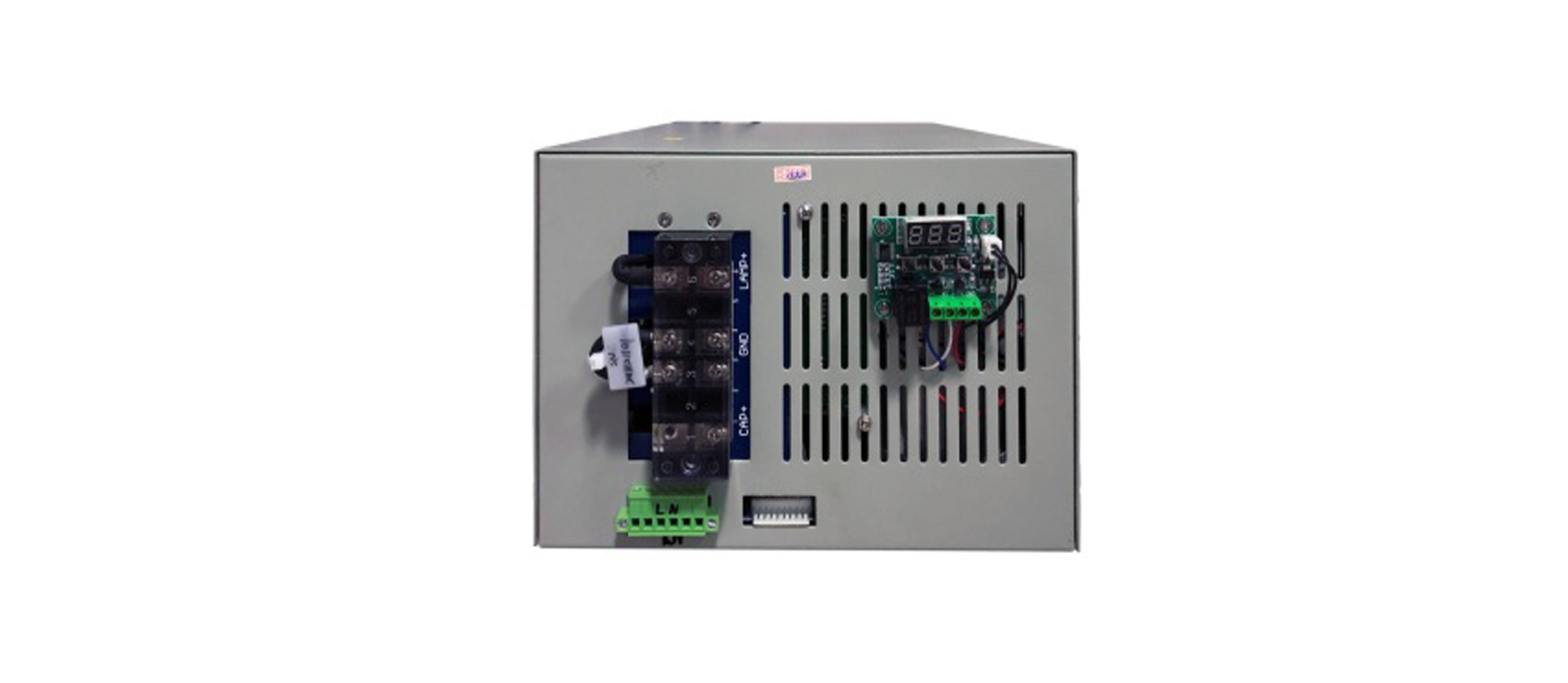

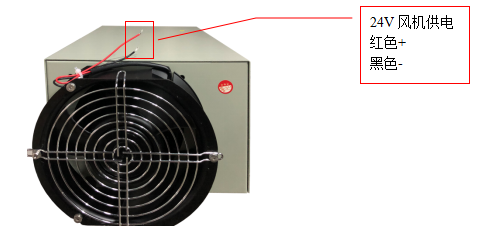

图 2 主机实物背面图

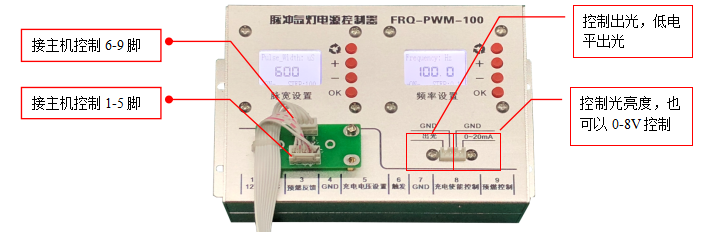

图3 控制板实物图
正确的操作步骤（注：不正确的操作步骤有可能导致损坏）
第一步：高压线连接氙灯正极，检查正极和壳间距20mm以上，然后给氙灯电源供电；
第二步：等待约10秒钟预燃稳定后，脉冲触发信号输入氙灯电源；
第三步：出光接口输入低电平；
第四步：输入0~20mA或者0~8V电压；

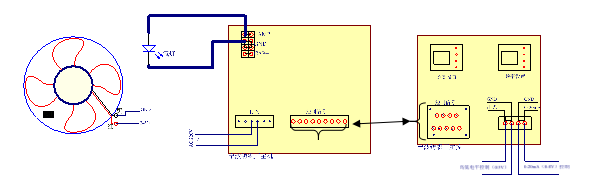

六：氙灯电源的接线图

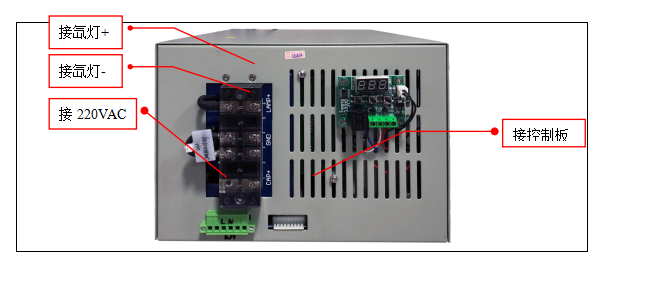

连线注意事项：务必把连接氙灯正极的线更换为耐压10kV以上的大电流线，氙灯的正极线和外壳之间务必保证足够20mm的间距，方可通电，否则电源必坏！
主机控制信号引脚从左至右定义：
|
1 |
12V |
|
2 |
Not connect |
|
3 |
预燃成功反馈低电平输出 |
|
4 |
GND |
|
5 |
0~8V控制0~750V储能电容电压 |
|
6 |
低电平输入的时候，预燃启动 |
|
7 |
低电平输入的时候，充电启动 |
|
8 |
3~5V的触发脉冲控制氙灯放电频率 |
|
9 |
GND |
|
10 |
Not connect |
七：氙灯电源尺寸
主机尺寸：400*220*160（mm）
