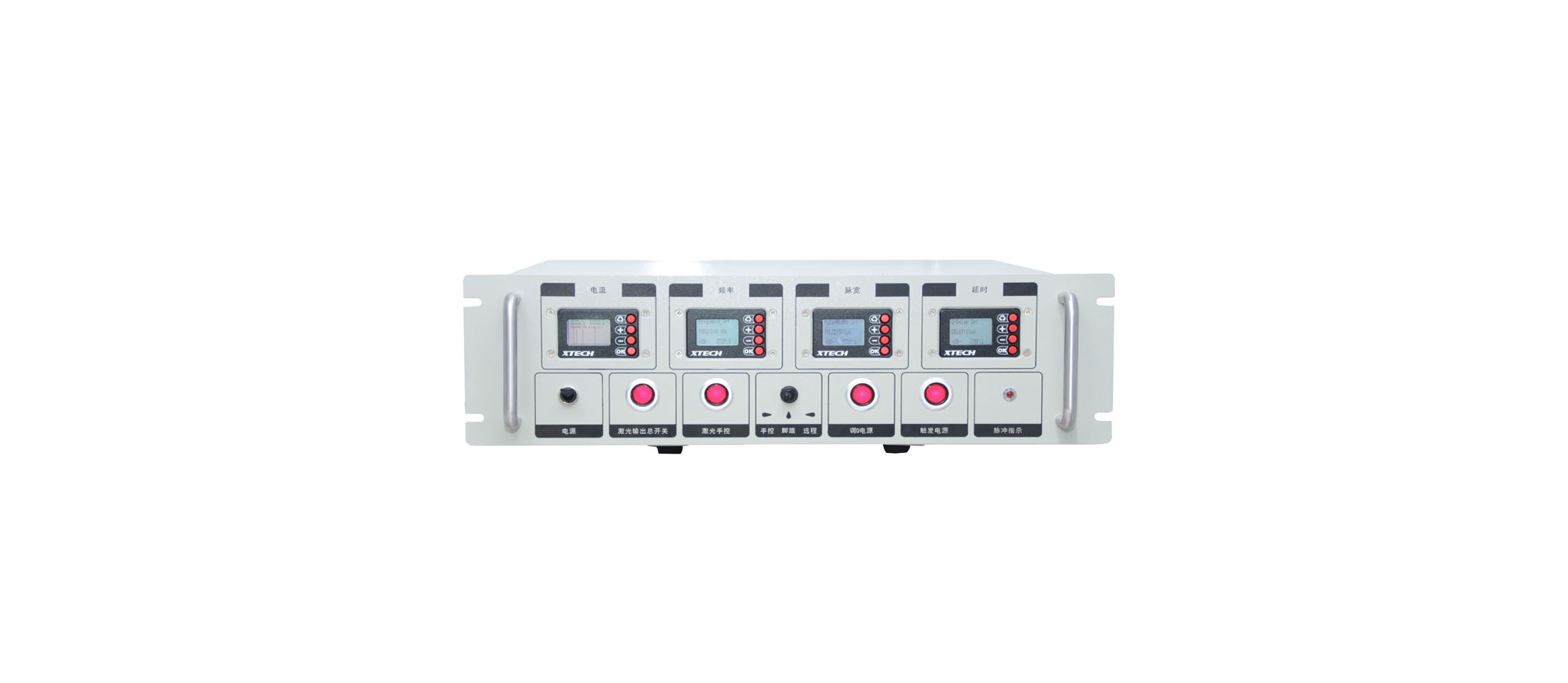

LD-100A-18V-20HZ-D型号18V100A程控半导体激光脉冲驱动源
LD-100A-18V-20HZ-D特点
1 内部频率发生器1-100Hz可调,0.1Hz步进。
2 前面板添加调Q模块电源开关,激光光路关门调节方便;
3 机内自带精准调Q延时、激光脉宽调节,步进1微秒,范围10-500微秒。
4激光可通过面板、脚踏开关、RS232外控等进行控制,并设置有激光总开关。
5 电源带有调Q内部触发和外部触发切换开关,确保调Q激光输出同步性;
6 加电无过冲、尖峰、毛刺,突然断电或电网有波动无浪涌。
7 激光电流波形可实时显示,便于观察电流实际波形。
1 内部频率发生器1-100Hz可调,0.1Hz步进。
2 前面板添加调Q模块电源开关,激光光路关门调节方便;
3 机内自带精准调Q延时、激光脉宽调节,步进1微秒,范围10-500微秒。
4激光可通过面板、脚踏开关、RS232外控等进行控制,并设置有激光总开关。
5 电源带有调Q内部触发和外部触发切换开关,确保调Q激光输出同步性;
6 加电无过冲、尖峰、毛刺,突然断电或电网有波动无浪涌。
7 激光电流波形可实时显示,便于观察电流实际波形。
一 简介
数字半导体调Q激光器电源,实现电流频率脉宽延时独立可调,并可通过RS-232接口对上述参数进行控制。整机的电流、频率、脉宽、延时等参数使用数字技术产生,避免模拟器件造成的延时脉宽温漂抖动等不良现象。
二 专为调Q激光器设计,有以下特点
1 内部频率发生器1-100Hz可调,0.1Hz步进。
2 前面板添加调Q模块电源开关,激光光路关门调节方便;
3 机内自带精准调Q延时、激光脉宽调节,步进1微秒,范围10-500微秒。
4 激光可通过面板、脚踏开关、RS232外控等进行控制,并设置有激光总开关。
5 电源带有调Q内部触发和外部触发切换开关,确保调Q激光输出同步性;
6 加电无过冲、尖峰、毛刺,突然断电或电网有波动无浪涌。
7 激光电流波形可实时显示,便于观察电流实际波形。
三 应用范围
电光调Q激光器、科研激光、配合激光器机头
四 参数表
项目 |
参数 |
单位 |
输入电压 |
220 |
VAC |
输出电压 |
18 |
V |
显示 |
4路液晶屏 |
|
输出电流 |
0-100 |
A |
内部频率发生器 |
0.1-100 |
Hz |
输出电流脉宽 |
10-500 |
uS |
输出电流上升沿 |
<100 |
uS |
输出电流下降沿 |
<50 |
uS |
调Q延时 |
10-500 |
uS |
调Q模块供电 |
12 |
V |
最高工作频率(激光泵浦频率) |
100 |
Hz |
脉冲恒流源稳定性 |
0.25%@H |
|
外部触发信号 |
TTL |
|
调制输入信号幅度 |
5 |
V |
延时输出信号幅度 |
5 |
V |
重量 |
10 |
kg |
