双串口一拖三路TEC温度控制器

双串口一拖三路TEC温度控制器

型号：TEC-3-10A12VNTC3435-0.01(-20℃~+80℃)

一 主要优点及特性描述

1 两路独立的串口，可同时手动和串口指令设定PID和温度；

2 一拖三结构，一个调试器控制三个控温模块单元；

3 精准控制温度，用户可自行修正NTC3435温度电阻偏差；

4 工作电压范围广，可以工作在9~16V范围内；

5 ARM处理器，软件功能强大，可强制输出设定的功率大小，用作程控正负电源输出；

6 可适配16V13A以内的所有TEC制冷片；

7 控制温度范围广，可以到达-20℃~+80℃的大范围。

二 可使用的TEC制冷片类型列表

TEC-3-10A12V-NTC3435-0.01是一在TEC-10A的基础上，经过三代升级而成，主要特点是：双串口和一拖三、高功率密度的TEC温度控制器，额定工作负载10A，峰值电流可达13A。此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。本控制模块独特的双串口工作模式，既可以可以通过专用调试器设定PID参数和温度值，又可以在不影响调试器工作的情况下，使用第二个串口，通过串口指令PID设定和温度设定。

三  控制器指标

四 接线图

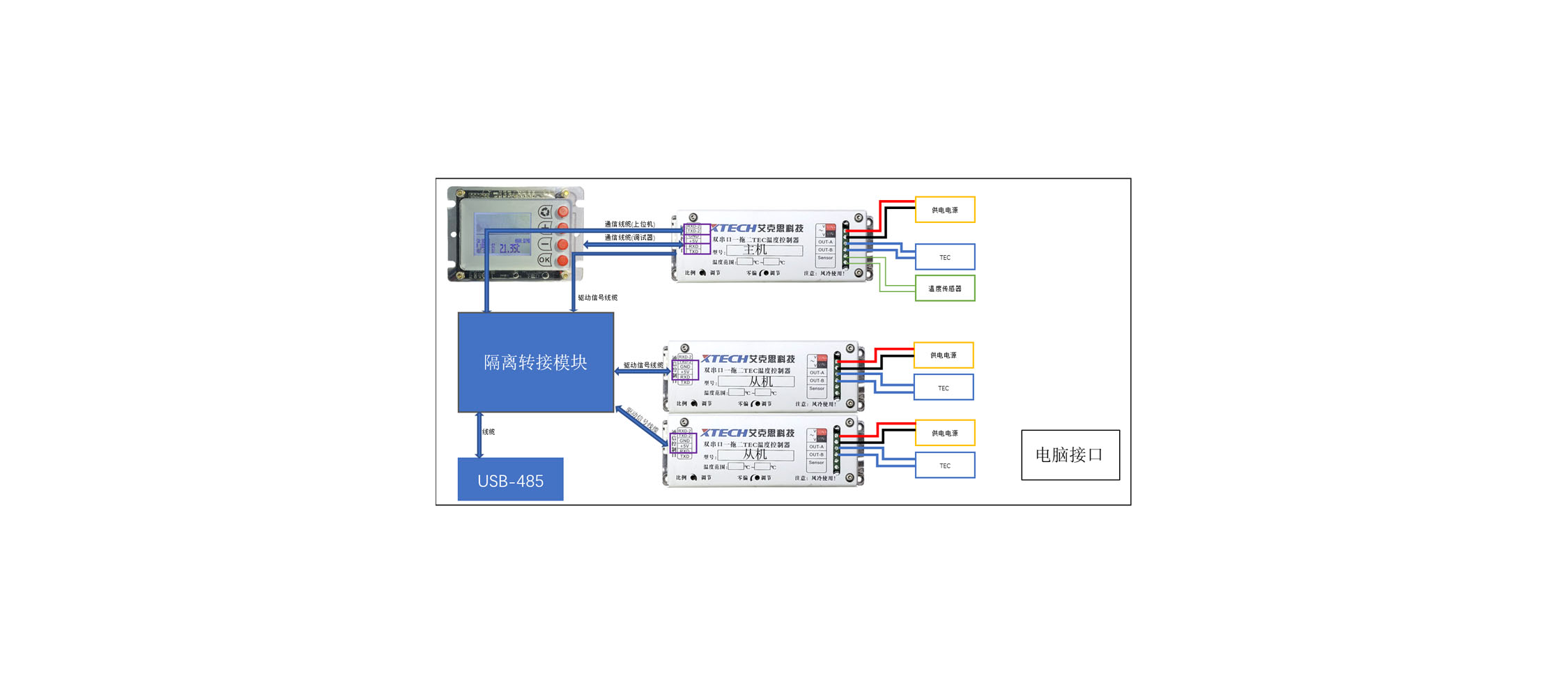

 TEC-3-10A12V-NTC3435-0.01用户接口接线为6根连线，两根线接12V正负，两根线接NTC3435传感器，两根线接TEC，如下图所示。接线时首先连接12V电源线和NTC3435，等到接通电源后，最后接入TEC。接线时，保证12V电源线截面大0.75平方毫米。

通电后，如果TEC不趋向恒温，那么将TEC的两极调换顺序即可！

五 操作流程

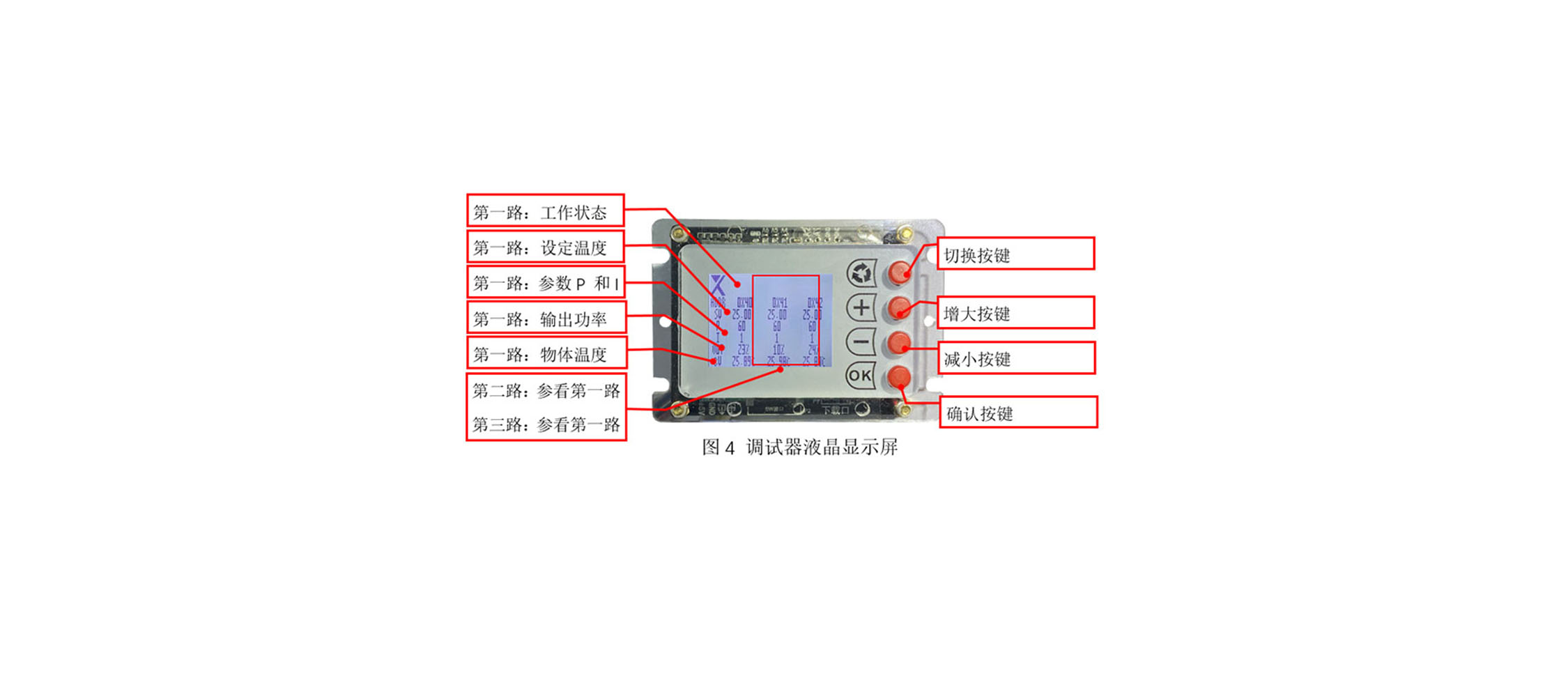

调试TEC控制器，需要将TEC控制器调试器通过排线和主控制板连接，显示屏幕显示如图所示。

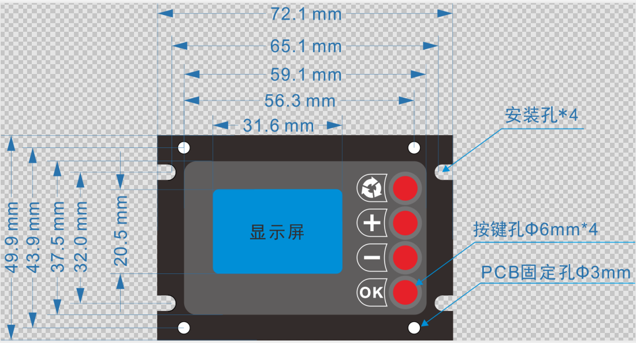

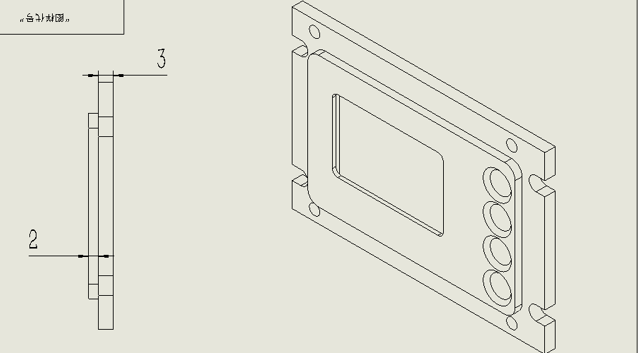

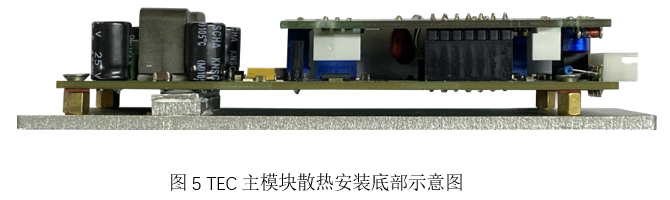

如果用户需要在工作过程中改变温度，这时候需要在TEC控温上添加用户人机界面（调试器），人机界面的的安装是很方便的，安装意图如左图所示，在机箱面板上开孔即可。
