3路TEC3路激光器5路数字延时器多路半导体脉冲激光器驱动系统
该设备为特定激光实验定制。
1、光耦隔离外触发输入，抗干扰性能强。外触发上升沿有效，重复频率为单脉冲-100Hz。
2、5路数字式延迟器，延迟范围0-15ms，步进100ns。当重复频率倒数大于设定延迟时，提示超范围并关闭延迟输出。
3、3路激光器驱动输出，LD1与LD2通道可输出10-500μs脉冲，
电流0-10A。LD3通道可输出10-500μs脉冲，电流0-11A。
4、3路TEC PID控制器输出。TEC-1与TEC-2最大输出8V8A,
TEC-3最大输出16V8A。温度传感器为NTC3950。
5、自带加压式调Q模块，高压脉冲100μs，电压可调范围为2-5.5kV。
6、支持一路延迟信号输出。
1、光耦隔离外触发输入，抗干扰性能强。外触发上升沿有效，重复频率为单脉冲-100Hz。
2、5路数字式延迟器，延迟范围0-15ms，步进100ns。当重复频率倒数大于设定延迟时，提示超范围并关闭延迟输出。
3、3路激光器驱动输出，LD1与LD2通道可输出10-500μs脉冲，
电流0-10A。LD3通道可输出10-500μs脉冲，电流0-11A。
4、3路TEC PID控制器输出。TEC-1与TEC-2最大输出8V8A,
TEC-3最大输出16V8A。温度传感器为NTC3950。
5、自带加压式调Q模块，高压脉冲100μs，电压可调范围为2-5.5kV。
6、支持一路延迟信号输出。
LD-3-SYN-1-TEC-3-FPD-5
激光器电路系统
一、简介
该设备为特定激光实验定制。
1、光耦隔离外触发输入，抗干扰性能强。外触发上升沿有效，重复频率为单脉冲-100Hz。
2、5路数字式延迟器，延迟范围0-15ms，步进100ns。当重复频率倒数大于设定延迟时，提示超范围并关闭延迟输出。
3、3路激光器驱动输出，LD1与LD2通道可输出10-500μs脉冲，
电流0-10A。LD3通道可输出10-500μs脉冲，电流0-11A。
4、3路TEC PID控制器输出。TEC-1与TEC-2最大输出8V8A,
TEC-3最大输出16V8A。温度传感器为NTC3950。
5、自带加压式调Q模块，高压脉冲100μs，电压可调范围为2-5.5kV。
6、支持一路延迟信号输出。
二、结构框图
三、应用范围
- 电光调Q激光器
- 科研激光设备
四 、参数表
|
项目 |
参数 |
单位 |
|
输入电压 |
220 |
VAC |
|
输出电压 |
16-36 |
V |
|
显示 |
12864液晶屏显示 |
|
|
输出电流 |
0-10A/0-11A |
|
|
外触发信号频率 |
单脉冲-100 |
Hz |
|
输出电流脉宽 |
10-500 |
μs |
|
输出电流上升沿 |
＜50 |
μs |
|
输出电流下降沿 |
<50 |
μs |
|
多路可调延时范围 |
0-15000 |
μs |
|
内置调Q模块供电 |
12 |
V |
|
调Q模块输出电压范围 |
2-5.5 |
kV |
|
调Q模块输出高压脉宽 |
100 |
Μs |
|
最高工作频率 |
100 |
Hz |
|
脉冲恒流源稳定性 |
0.25% |
|
|
外部触发信号 |
上升沿触发，光隔离 |
- |
|
调制输入信号幅度 |
3-10 |
V |
|
CH5延时输出信号幅度 |
4.5 |
V |
|
冷却方式 |
风冷 |
|
|
存储温度 |
-20~50 |
℃ |

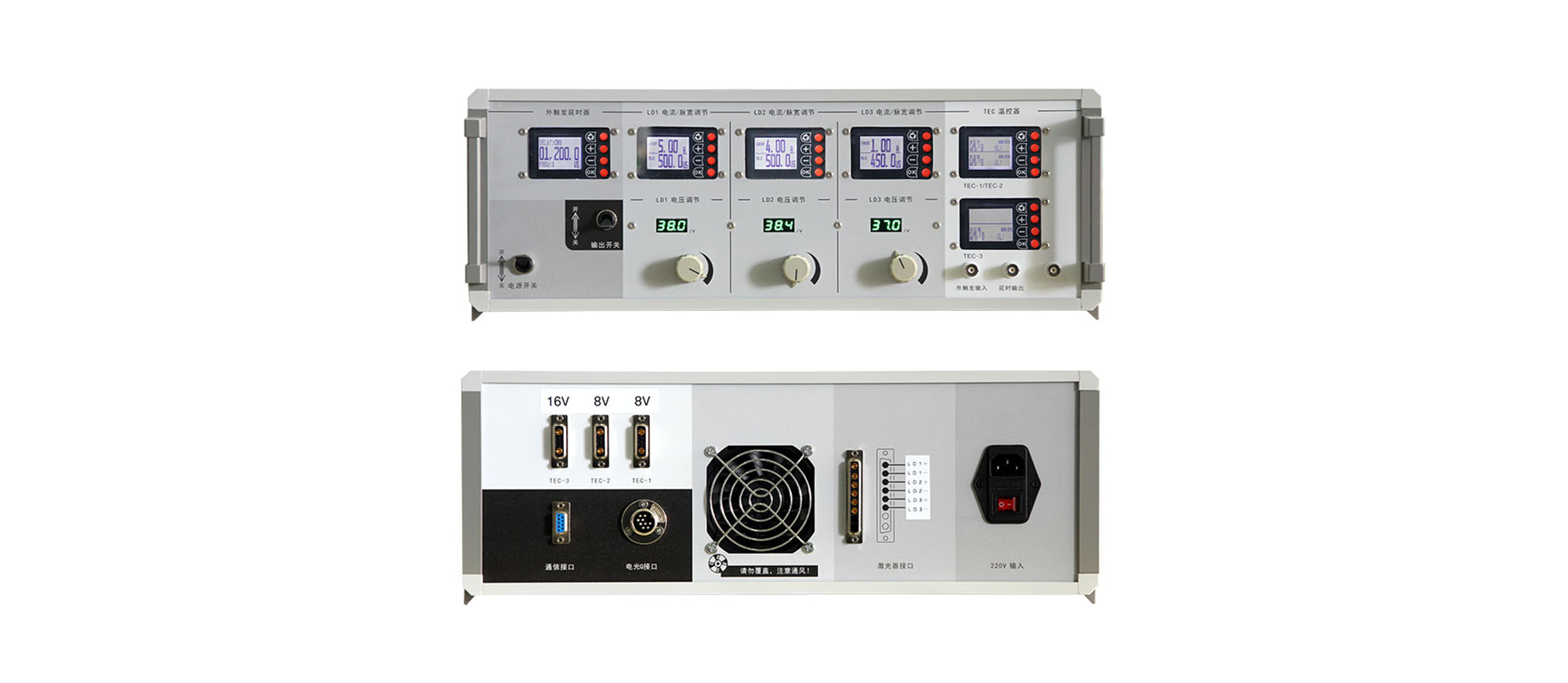

五、前面板介绍

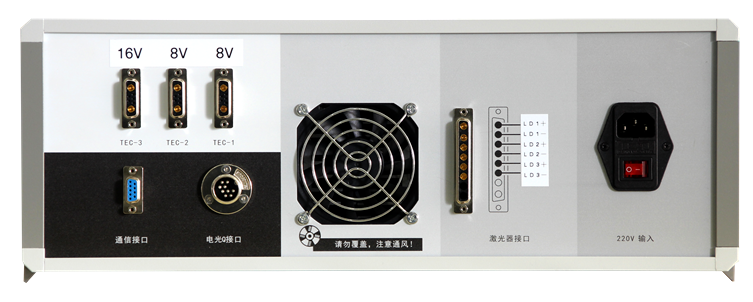

后面板
