trr数字显示二极管反向恢复时间测试仪最小可稳定测试恢复 时间达10ns

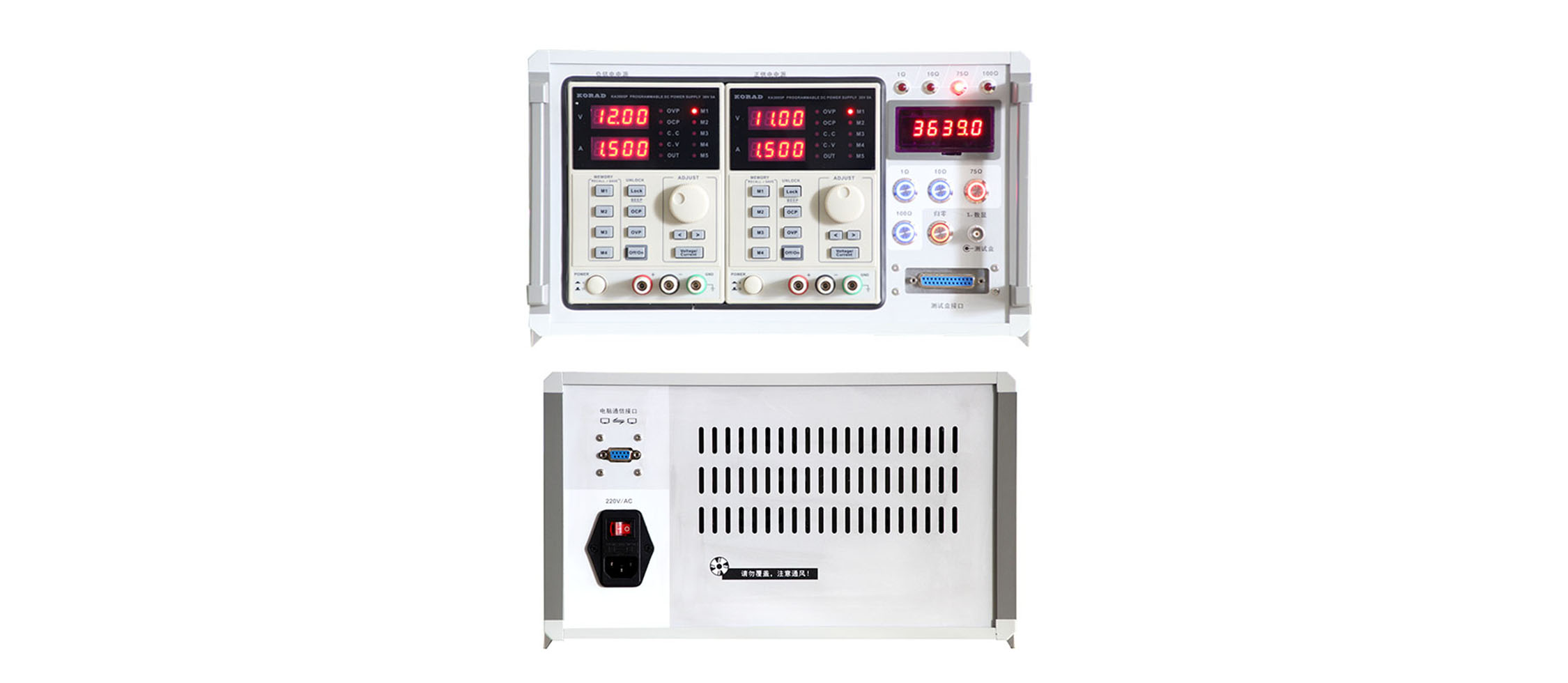

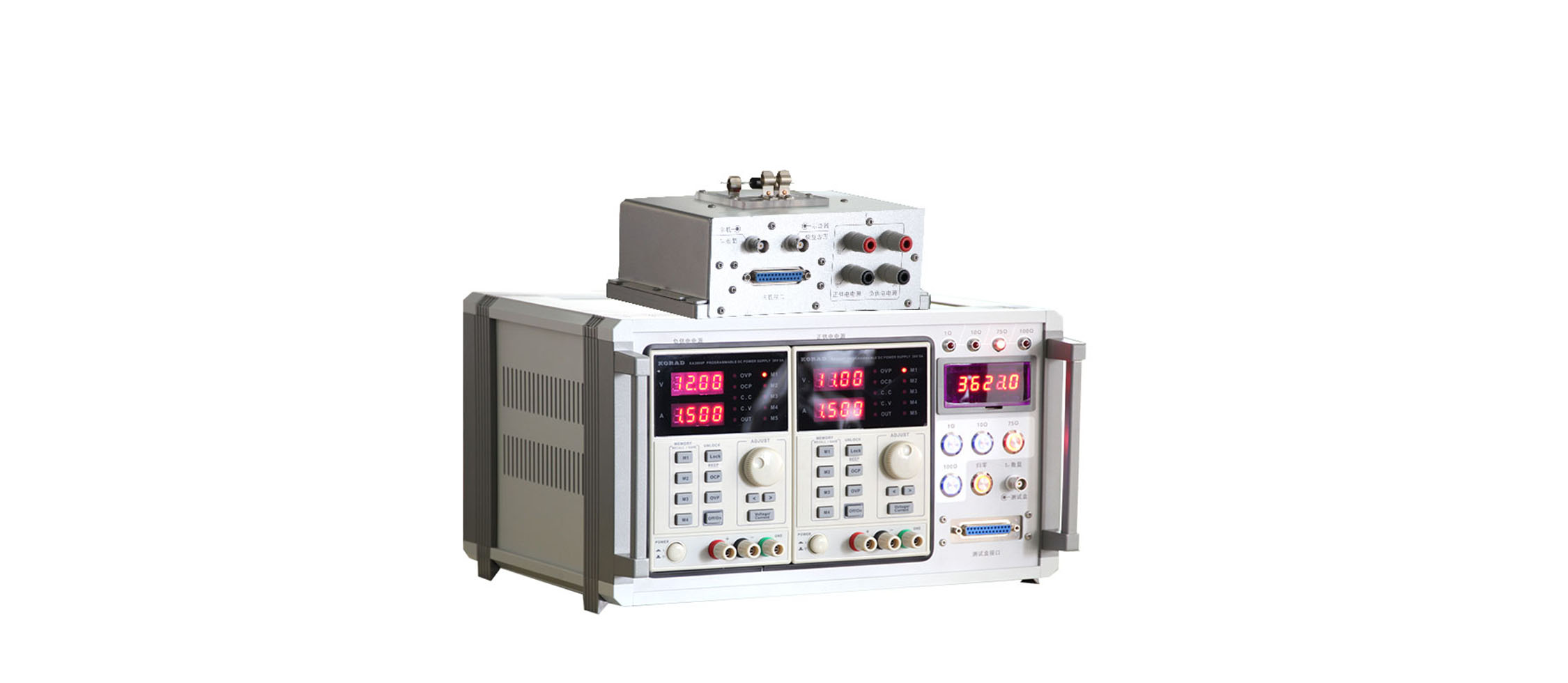

DI-5NS-FRD-D二极管反向恢复时间测试仪

本机主要特点：

1.trr用数字显示。

2.可测试特别快速的整流二极管和管芯，最小可稳定测试恢复  时间达10ns。

3.正向电流间歇通过；对被测管加热小，trr显示不易飘移。

4.可选中国，日本和台湾地区的四种测试条件测试。

5.有恢复波形和前置脉冲输出口，便于连接示波器观测波形。

6.有自校讯号，便于使用中自检。

7.有通讯接口，可以用于自动测试。

    本机是根据GB4023-86《普通整流二极管》标准要求的测试方法设计的，用于测试特别快速的整流二极管的反向恢复时间参数。该参数是表征二极管反向损耗的主要参数。例如，在电视机和开关电源的应用中，使用本机测控该参数，可提高开关电源效率，减少电视机的行辐射及管子发热，从而保证产品性能。本机又扩充了日本，台湾的典型测试条件，以适应于国内大量的台湾投资企业使用。

    本机使用的条件为SJ2075-82的第II组。

    本机测试管子的基本原理如下：

本机设有Trr自校功能，在负载电阻为75Ω档时，按下自校钮，即行自校。

    本机的Vr， IF值均由机内定值，仅由维修/计量人员调准，面板上无可调旋钮，避免了使用人员操作不当导致的误差。

    本机设有恢复波形插口，便于用示波器观看波形。如示波器无延迟，可用本机的前置脉冲作触发。

    本机负载电阻的75Ω档是按SJ4023-86标准要求设计的，而10Ω和100Ω档是按日本有关公司的标准要求设计的。1Ω档是按台湾地区和国外的测试标准要求设计的。

一 技术指标

测试脉冲：

    宽      度： 2-3us；

    周      期： 100us士1%；

    上冲、振铃： ≤10% (75Ω档）；

    前      沿： ≤5ns (75Ω档）；

前置脉冲：

    幅      度： ≥2V；

    超前主脉冲： ≥20ns；

测试条件：

    负载电阻(Q) 正向电流(mA)  反向电压（电流） 读数点(V)

A      75         50            10V               1

B      100        10            10mA              0.1

C      10         100           100mA             0.1

D      1          1000          1A               0.1

    负载电阻误差≤±1%。

    正向电流（电压）误差≤±3%，(75Ω) 。≤±5%，（其它档）。

    反向电流（电压）误差≤±5%。

测试范围：

    trr:       15ns-1.999uS;

    准确度:    ≤±5%+3/-5字(75Ω、1Ω档）；  (≥15ns)

              ≤±7%+3/-5字(10Ω、10Ω档）； （≥30ns)

外形尺寸(mm) : 230X210X80;

电    源：     AC 220V土10%， 50Hz；

重    量：     2.5Kg;

消耗功率：     ≤10VA;
