LD-170A-100Hz-65V 65V170A半导体激光脉冲驱动源
1、内部频率发生器1-100Hz可调，1Hz步进。
2、前面板添加调Q模块电源开关，激光光路关门调节方便；
3、机内自带精准调Q延时、激光脉宽调节，步进1微秒，范围10-500微秒。
4、激光可通过操作面板、或者使用TTL转USB通信线进行计算机控制，并设置有充电开关。
5、电源带有外部触发信号输入，便于系统集成。
6、电源电压自适应负载，所加电无过冲、尖峰、毛刺，突然断电或电网有波动无浪涌。
7、加载到激光器上的电压有电压表实时显示，便于操作者判断放电情况。
LD-170A-65V脉冲激光电源，脉冲电流连续可调、脉宽连续可调
一、系统概述
一、简介
艾克思科技推出的数字半导体脉冲激光器电源，实现电流频率脉宽延时独立可调，并可通过TTL转USB接口对上述参数的控制。整机的电流、频率、脉宽、延时等参数使用数字技术产生，避免模拟器件造成的延时脉宽温漂抖动等不良现象。
二、专为半导体激光器设计，有以下特点
1、内部频率发生器1-100Hz可调，1Hz步进。
2、前面板添加调Q模块电源开关，激光光路关门调节方便；
3、机内自带精准调Q延时、激光脉宽调节，步进1微秒，范围10-500微秒。
4、激光可通过操作面板、或者使用TTL转USB通信线进行计算机控制，并设置有充电开关。
5、电源带有外部触发信号输入，便于系统集成。
6、电源电压自适应负载，所加电无过冲、尖峰、毛刺，突然断电或电网有波动无浪涌。
7、加载到激光器上的电压有电压表实时显示，便于操作者判断放电情况。
三、应用范围
- 电光调Q激光器
- 科研激光器
- 配合激光器机头使用
四 、参数表
|
项目 |
参数 |
单位 |
|
输入电压 |
220 |
VAC |
|
输出电压 |
65±2% |
V |
|
显示 |
1路液晶屏、1路电压表头 |
|
|
输出电流 |
0-170 |
A |
|
内部频率发生器 |
0.1-100 |
Hz |
|
输出电流脉宽 |
10-500 |
uS |
|
输出电流上升沿 |
＜25 |
uS |
|
输出电流下降沿 |
<20 |
uS |
|
调Q延时 |
10-500 |
uS |
|
最高工作频率（激光泵浦频率） |
100 |
Hz |
|
脉冲恒流源稳定性 |
0.25%@H |
|
|
外部触发信号 |
TTL |
|
|
调制输入信号幅度 |
5 |
V |
|
延时输出信号幅度 |
5 |
V |
|
冷却方式 |
风冷 |
|
|
存储温度 |
-20~50 |
℃ |
|
尺寸 |
325*350*70 |
mm |
|
重量 |
10 |
kg |
五、前面板操作介绍

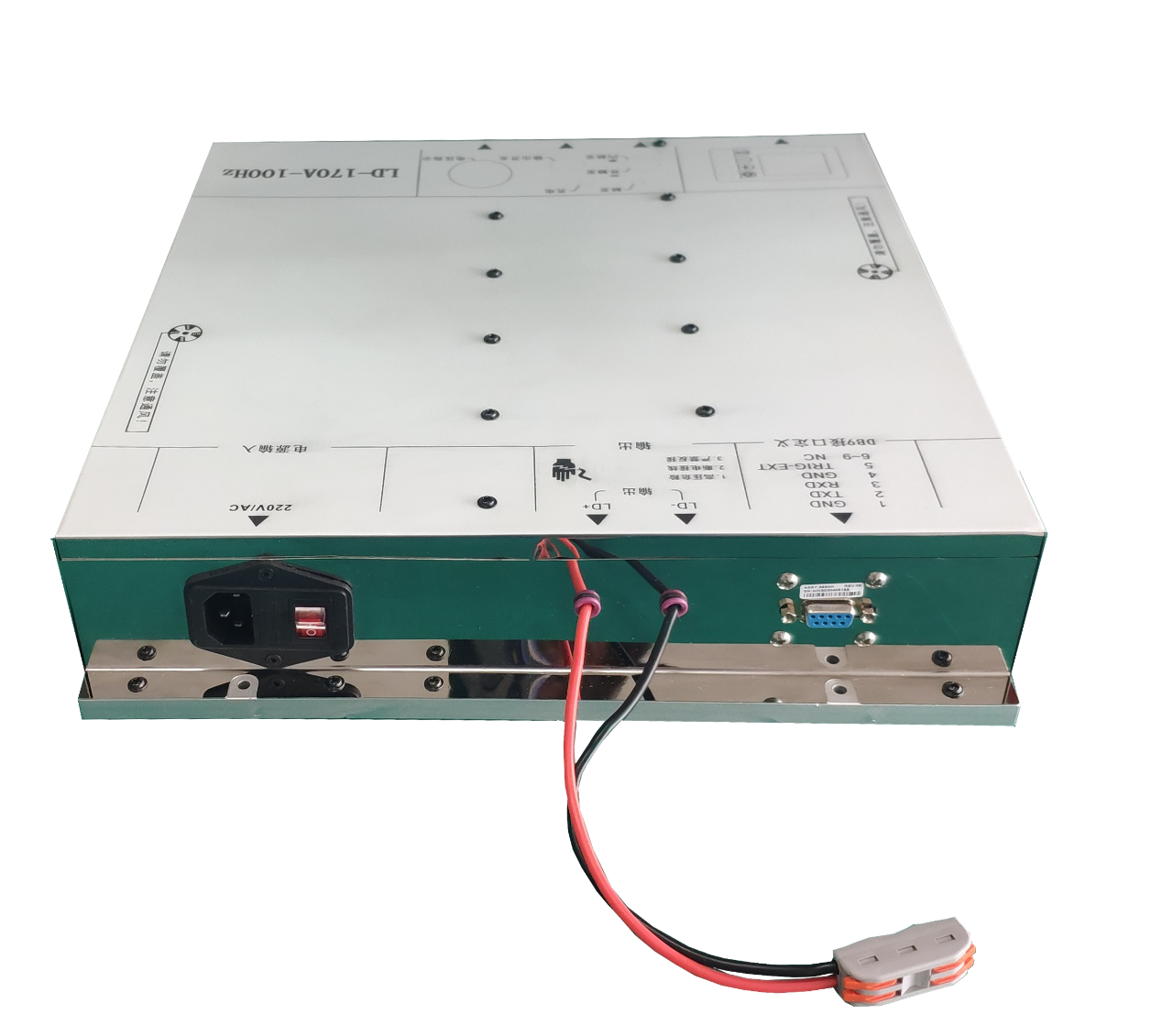

后面板介绍
