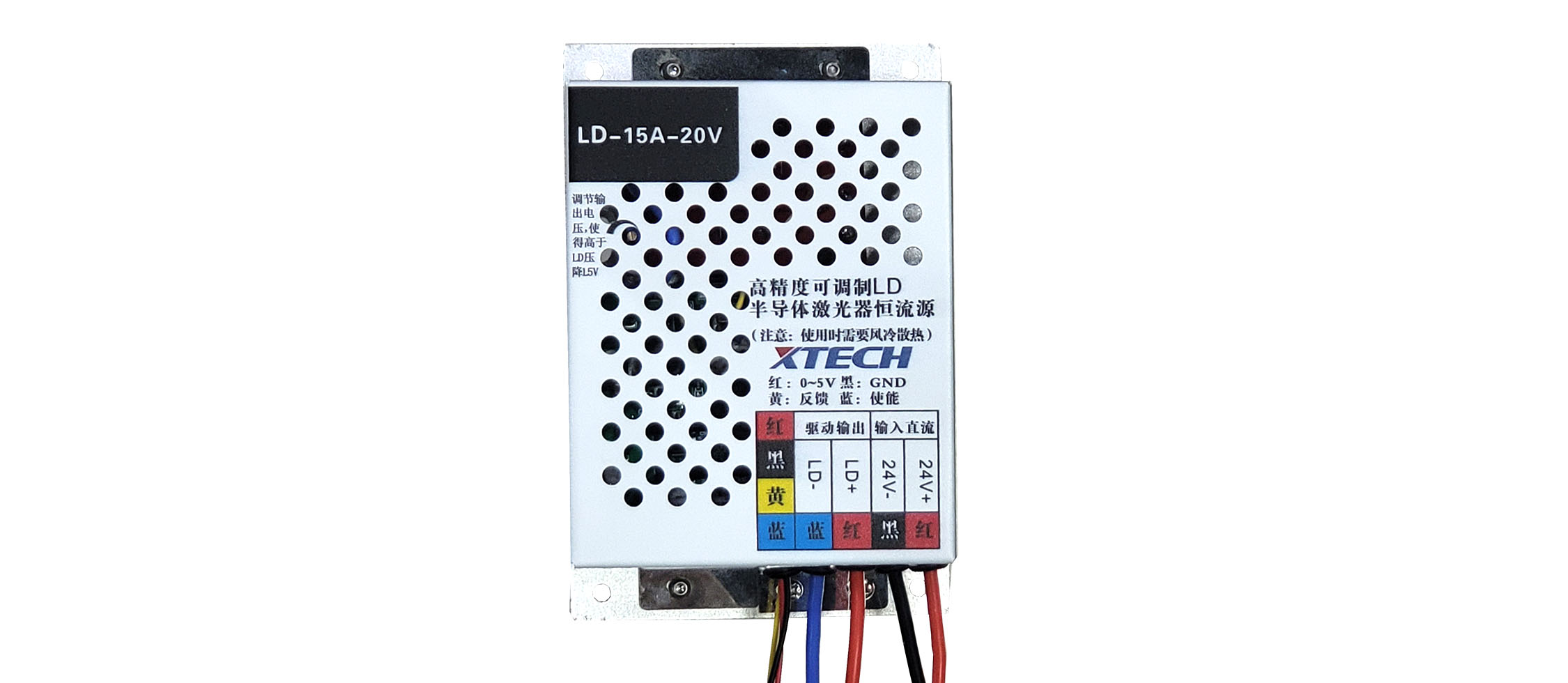

15A20V高精度可调制LD半导体激光器恒流源
型号 LD-15A-20V-DCDC
一 功能描述
1 结构简单且容易实现大电流输出；
2 不锈钢镂空设计，尺寸扁平化；
3 调制速度快，上升沿2uS，下降沿1uS；
4 辅助电源8V，可定制输出使用；
5 底部散热，安装方便；
6 底部孔固定，简单方便；
二 指标
电源输入：8-32V (极限36V）请保留电压余量
电源输出：0~15A
电压输出：0~20V
上升沿：2uS；下降沿：1uS
辅助电源：8V2A，可定制输出使用；
三 接口定义
红粗线：24V+ 开关电源供电正极
黑粗线：24V- 开关电源供电负极
红粗线：LD+ 接半导体激光器正极
蓝粗线：LD- 接半导体激光器负极
红细线：Vin+ 0~5V模拟信号输入正端
黑细线：Vin- 0~5V模拟信号输入负端
蓝细线：EN 使能 高电平停止工作
黄细线：Ifb 电流反馈
四 使用方法
第一步：正确接线，供电红线接24V+，黑线接24V-;控制红细线接Vin+，黑细线接Vin-;（Vin=设定电流/3，如需10A输出，那么Vin=3.3V，不要超过5V）

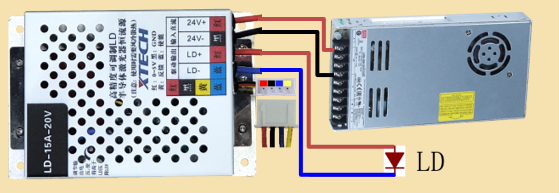

接线方法如下图
第二步：逆时针将电位器调节到头，大约25圈；使用万用表黑表笔接供电24V-，红表笔接LD+输出；接通24V电源，此时显示电压为1V以下；然后调节电位器，将输出电压调节到LD额定的电压； 24V供电关闭；
第三步：LD+和LD-接上LD，万用表黑表笔接供电24V-，红表笔接LD-输出；先接入24V供电，再接入Vin控制信号；通电工作；
第四步：调节电位器，使得万用表读数为1.5V，调试工作完毕；
注意1：底部发热量大，需要贴上导热；
注意2：第四步不要超过1.5V，否则容易损坏；
五 电源板尺寸
电源板尺寸： L:144.7mm *W:95.6mm*H:35.3mm.模块底部散热片具有4个定位孔，定位孔为M3的螺丝，尺寸如图
