100A9kV高压电感线圈脉冲电源
负载电感量：300u~1000u
负载电阻：0.5ohm~3ohm
1 电感上的电流波形是正弦正半波
2 电流脉脉冲幅度50%时候对应的脉宽约10us~40uS
3 电流的幅度调节范围0-100A
4 脉冲的工作频率，0.01-100Hz
5 高压电源的调节范围0~9kV，要求电感的能够承受这个电压，建议降低到4kV以下使用！
负载电阻：0.5ohm~3ohm
1 电感上的电流波形是正弦正半波
2 电流脉脉冲幅度50%时候对应的脉宽约10us~40uS
3 电流的幅度调节范围0-100A
4 脉冲的工作频率，0.01-100Hz
5 高压电源的调节范围0~9kV，要求电感的能够承受这个电压，建议降低到4kV以下使用！
一 指标
型号：IND-300-100A
|
负载电感量：300u~1000u |
|
|
负载电阻：0.5ohm~3ohm |
|
|
1 电感上的电流波形是正弦正半波 |
|
|
2 电流脉脉冲幅度50%时候对应的脉宽约10us~40uS |
|
|
3 电流的幅度调节范围0-100A |
|
|
4 脉冲的工作频率，0.01-100Hz |
|
|
5 高压电源的调节范围0~9kV，要求电感的能够承受这个电压，建议降低到4kV以下使用！ |
|
二 前后面板
图1 前面板
图2 后面板
图3 高压脉冲电源的连接方式
图4 可调脉宽的信号发生器

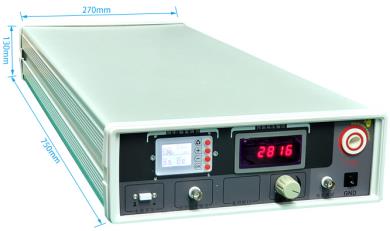

尺寸图
尺寸为：长750mm*宽270mm*高130mm
