亚秒级高精度TEC温度闭环控制
1 芯片高速温度控制,-40度5秒快速升温到120度;
2 生物试剂快速温度控制,20度3秒快速升温到80度,循环100个周期;
·PID温度控制-超高速温度控制
·超高速温度曲线控制
·型号:Temper-Master-V1
·大温差大动态范围温度快速控制
一 普通PID和Temper-Master-V1的区别

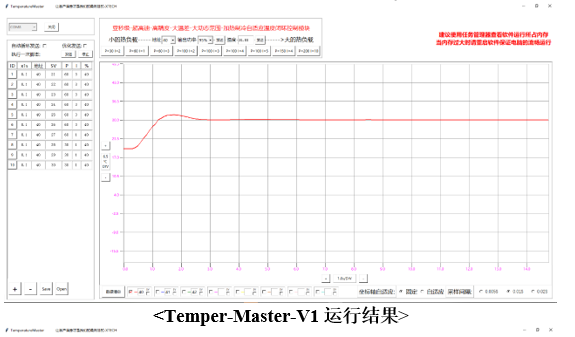

<普通PID 温度控制返回曲线>
可根据经验自行设置PID 目标温度 指令间隔时间 最大输出值限制 如此控制效果会更好更迅速
应用案例:
1 芯片高速温度控制,-40度5秒快速升温到120度;
2 生物试剂快速温度控制,20度3秒快速升温到80度,循环100个周期;
二 升级功能特点
·高速采样,速度比原有产品提高100倍;
·10kHz高速采样;
·通过PC使用TemperatureMaster软件实现上万个参数设置;
·参数通过USB线缆下载到TemperatureRunner 板进行存储;

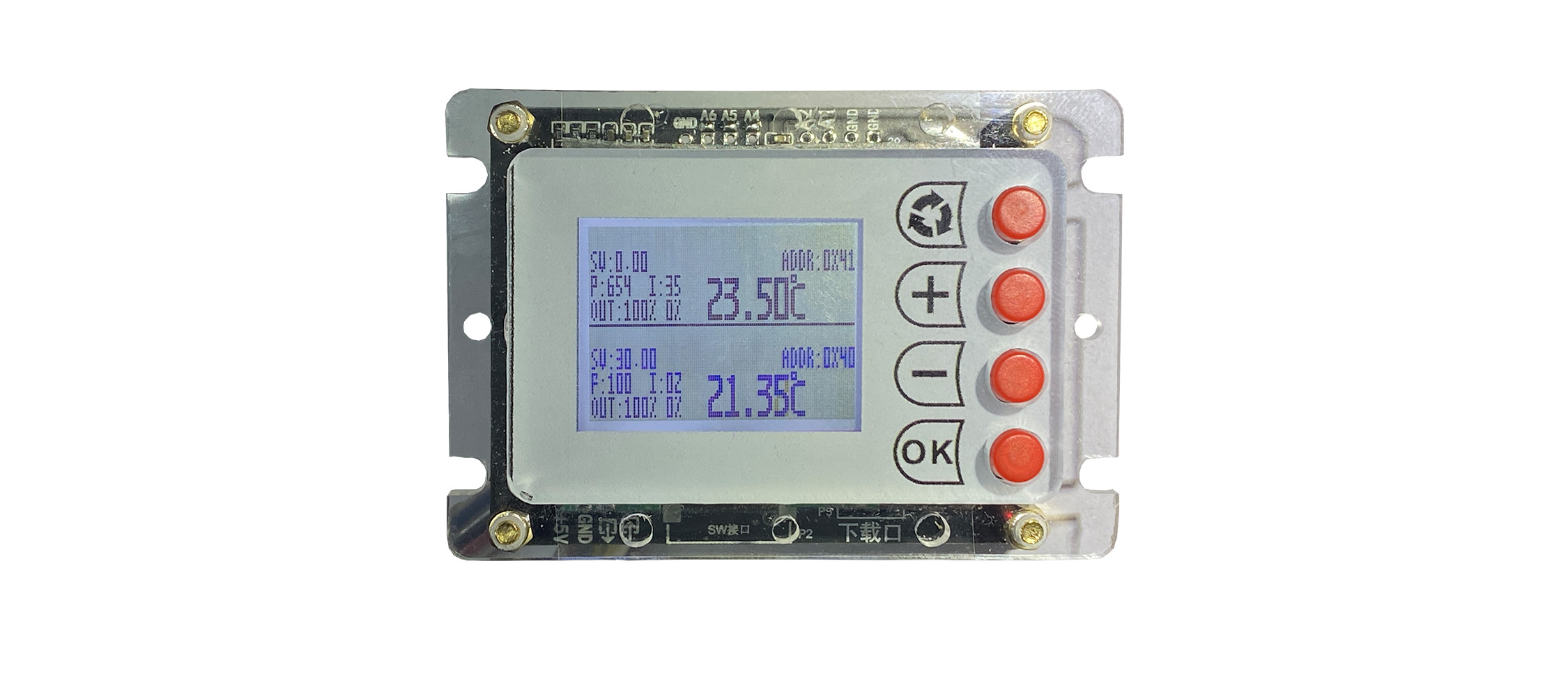

·TemperatureRunner 板控制TEC-10A24V-PT1000-0.01板运行;
·加热/制冷自动切换控制功能;
·自带200W功率输出;
·多种输入类型:PT1000,PT100,NTC3435,NTC3950,5V变送器,0·20mA变送器;
·电脑调试完毕后,可通过TemperatureRunner 板+TEC-10A24V-PT1000-0.01板独立运行;
·可运行高精度温度曲线应用;
三 可使用的TEC制冷片类型列表
型号 |
最大电流 |
最大电压 |
制冷功率 |
TEC1-12703 |
3A |
12V |
18W |
TEC1-12704 |
4A |
12V |
24W |
TEC1-12705 |
5A |
12V |
30W |
TEC1-12706 |
6A |
12V |
50W |
TEC1-12708 |
8A |
12V |
77W |
TEC1-12709 |
9A |
12V |
82W |
TEC1-12710 |
10A |
12V |
120W |
TEC1-12712 |
9.5A |
12V |
114W |
TEC1-12715 |
11.8A |
12V |
142W |
TEC1-19901 |
1A |
23.4V |
14W |
TEC1-19902 |
2.3A |
23.4V |
25W |
TEC1-19903 |
3A |
23.4V |
40W |
TEC1-19904 |
4A |
23.4V |
55W |
TEC1-19905 |
5A |
23.4V |
66.6W |
TEC1-19906 |
6A |
23.4V |
66.6W |
TEC1-19908 |
8A |
23.4V |
107W |
TEC1-19913 |
13A |
23.4V |
170W |
四 控制器指标
类型 |
数值 |
单位 |
备注 |
输入电压 |
9.0~24.0 |
V |
宽范围输入 |
输入电流 |
0~13.0 |
A |
|
TEC输出电压 |
-Vin*0.95~+Vin*0.95 |
V |
|
额定输出电流 |
-10.0~+10.0 |
A |
|
最大输出电流 |
-13.0~+13.0 |
A |
|
温度分辨率 |
0.01 |
℃ |
|
控制温度范围 |
-30.0~+210.0 |
℃ |
|
温度探头类型 |
PT1000 |
|
其他也支持 |
串口波特率 |
115200 |
BPS |
|
TTL232串口数量 |
2 |
个 |
|
程控双极性电源输出 |
具有功能 |
|
|
最高工作电压设定功能 |
具有功能 |
|
|
散热方式 |
底部导热 |
|
|
模块尺寸(L*W*H) |
120*50*30 |
mm |
|

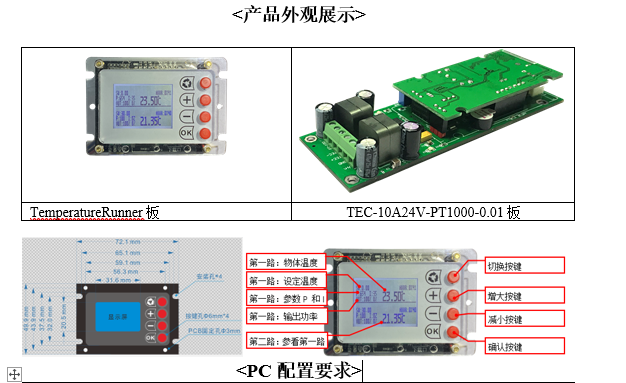

五 外观图片
类别 |
标准配置 |
处理器 |
i3-7100+ |
系统 |
Microsoft Windows7/Windows10 |
内存 |
8GB+ |
磁盘空间 |
1GB+ |
分辨率 |
1920*1080 |
通信接口 |
RS232串口 |
