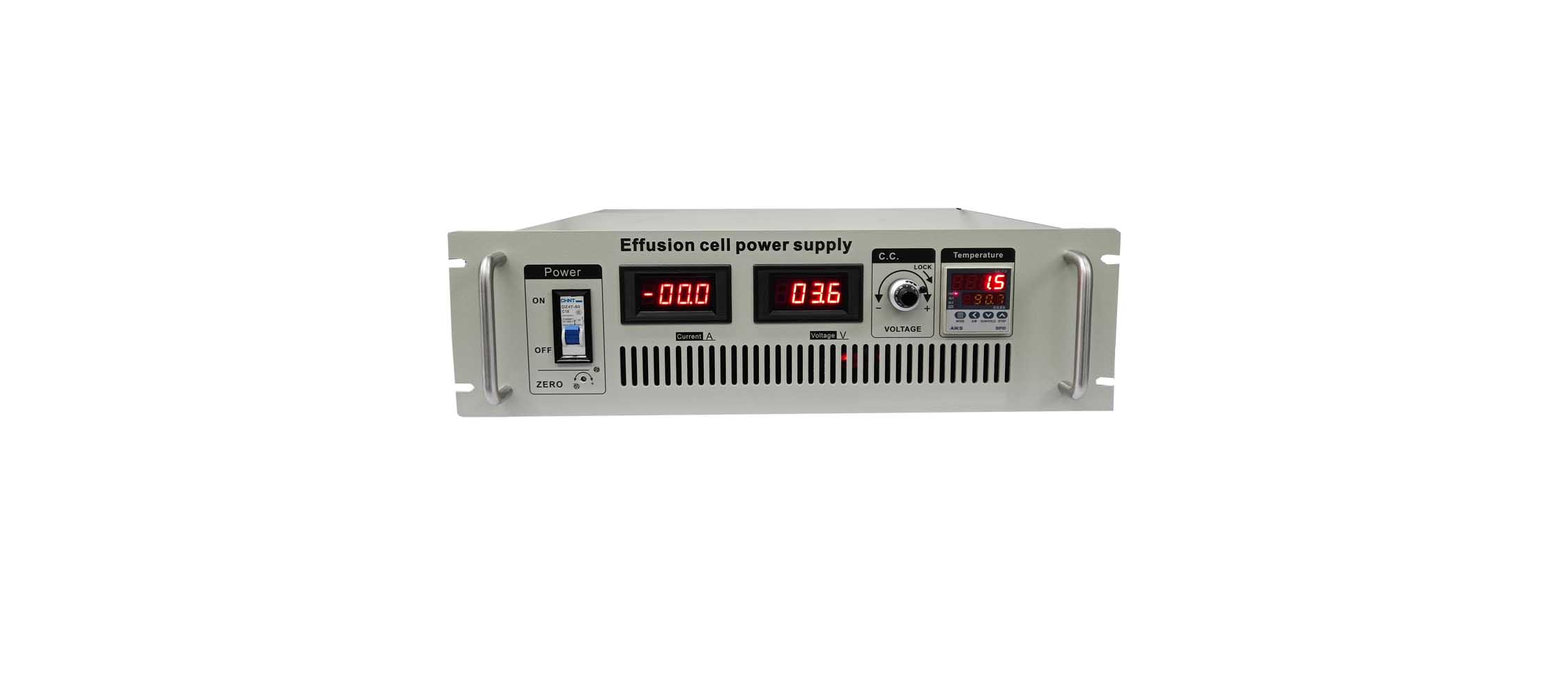

80℃~1300℃高难度PID变参数真空蒸发炉坩埚加热曲线温度电源

80℃~1300℃高难度PID变参数真空蒸发炉坩埚加热曲线温度电源

型号T-SPID-1300C

一 概述

   该驱动源研发历时近一年，通过变PID参数解决了高温加热大动态范围，单一PID参数难以控制整个温度范围的问题。机器可以设定控制温度的曲线，30个点任意设置。内置0~70V0~15A的电源，能够通过面板的电位器可以向下调节输出电压，匹配15A以内的所有加热钨丝。

二 应用范围    真空高温加热高温加热

三 技术参数：

控制温度范围：80℃~1300℃

输出电压：0~70V

输出电流：0~10A

曲线设定点：30点

温度探测器：S型热电偶

控温输出：连续模式

控制算法：变参数PID

控制温度精度：正负0.2度

可编程时间控制，线性加热时间，温度稳定时间，温度降温时间，循环控

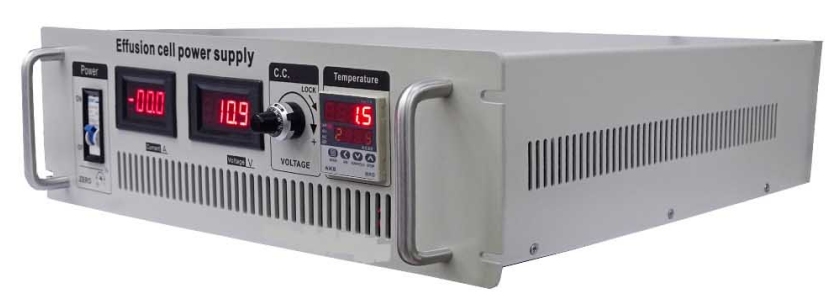

四 特有最高输出电压限制旋钮

采用高精度多圈电位器，高性能功能简单、易操作、高精度、稳定性强。通过旋钮可也调节输出电压高低，控制电源输出电压电流大小。电压电流输出电压范围0~70V 0~15A。

五 举例说明

29分钟内45°线性升温度到100°，在100°情况下保持31分钟，50分钟内线性升温到250°，保持10分钟，30分钟内降到45度。
