LH-J100-JITTER型 100Hz加压调Q模块
A:低频LD泵浦的电光调Q激光器 E:美容机
B:灯泵调Q固体激光器 F:脉冲激光测距机
C:KD*P G:激光手术仪
D:LiNbO3 H:科学研究
100Hz加压调Q模块
一:LH-J100-JITTER型主要特点
A:重复率0-100Hz B:晶压2.2-4.2kV连续可调 C:高压脉冲沿<10.0nS D:TTL电平触发&光电隔离 E:输入12V直流 F:EMI/RFI屏蔽密封 G:加压式电光调Q |
H:关门恢复速度快 I:适用低重频率调Q晶体 j:自带高稳定高压电源 K:高可靠性 L:全固态、无火花
|
二:应用范围(驱动“普克尔斯盒”)
A:KD*P B:LiNbO3 C:其它
三:应用案例
A:低频LD泵浦的电光调Q激光器 |
E:美容机 |
B:灯泵调Q固体激光器 |
F:脉冲激光测距机 |
C:KD*P |
G:激光手术仪 |
D:LiNbO3 |
H:科学研究 |
四:相比较磁脉冲压缩、触发管、雪崩管电源,本产品具有以下优点:
1、输出激光能量稳定性优于1%,可满足激光手术等要求能量稳定的场合。
2、输出激光脉冲宽度窄,可满足激光去死皮等美容机的要求。
3、输出激光时间同步精度高,可满足脉冲激光测距机的要求。
4、自带高压短路保护,免除人为原因造成的损坏。
五:电源参数
类型 |
数值 |
单位 |
备注 |
输出电压 |
2.2-4.2 |
KV |
|
高压脉冲上升沿 |
<10.0 |
nS |
当负载为10pF时 |
调Q晶体 |
KD*P、LiNbO3 |
|
|
触发信号与调Q输出间延时 |
<100 |
nS |
连续可调 |
延时抖动 |
<0.5 |
uS |
|
关门恢复时间 |
5 |
mS |
当负载为10pF时,10%至90% |
适用波长 |
200-2200 |
nm |
|
电源输入 |
12±0.5 |
VDC |
|
功耗 |
<2 |
W |
|
工作频率 |
0-100 |
Hz |
支持单脉冲工作 |
触发信号上升沿 |
<1 |
uS |
光电隔离 |
触发信号最高电平 |
5.0 |
V |
TTL电平 |
六:调Q模块简介
调Q模块的接线图
图3 调Q模块接线示意图

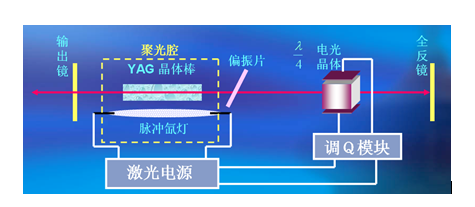

图4为一种简单的电光调Q固体脉冲激光器的光学元件图(它包含全反,半反透镜,工作物质,起偏器,调Q晶体)
图4电光调Q激光器的光学元件
注:固定电源时确保电源环境温度正常,把电源放在通风良好的地方。
调Q电源尺寸

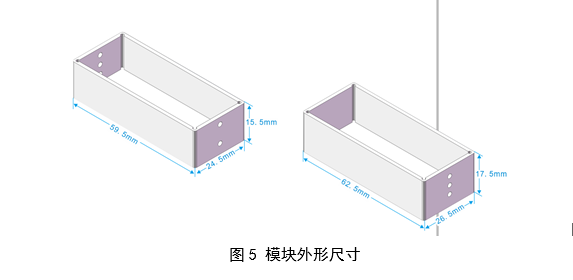

调Q电源共有两部分组成,分别是升压模块和开关模块。升压模块机壳外型尺寸:长62.5mm * 宽26.5 mm * 高17.5mm(不包括导线的引出长度)。开关模块机壳外型尺寸:长59.5mm * 宽24.5 mm * 高15.5mm(不包括导线的引出长度),如图5所示。
