LD脉冲恒流源驱动模块
功能描述
1 第四代升级产品，结构简单且容易实现大电流输出；
2 模块化设计且具有程控功能；
3 调制速度快；
4 既可以手动操作，又可以电脑程控使用；
1 第四代升级产品，结构简单且容易实现大电流输出；
2 模块化设计且具有程控功能；
3 调制速度快；
4 既可以手动操作，又可以电脑程控使用；
50A20V程控高精度脉冲可调制LD半导体激光器恒流源
型号 LD-50A-20V-DP
一 功能描述
1 第四代升级产品，结构简单且容易实现大电流输出；
2 模块化设计且具有程控功能；
3 调制速度快；
4 既可以手动操作，又可以电脑程控使用；
二 指标
|
电源输入 |
交流100~240VAC |
|
恒流输出 |
0~50A |
|
电流输出精度 |
优于1%±0.5A （注1） |
|
电流采集精度 |
优于1%±0.5A （注1） |
|
自适应电压 |
0~20V |
|
电压采集精度 |
优于1%±0.5A （注1） |
|
恒流脉冲上升沿 |
＜20uS （注1） |
|
恒流脉冲下降沿 |
＜18uS （注1） |
|
恒流脉宽范围 |
50uS~50mS |
|
开机电流过冲 |
无 （注2） |
|
开机电压过冲 |
＜0.3V |
|
关机电流过冲 |
无 （注2） |
|
关机电压过冲 |
＜0.3V |
|
单脉冲恒流输出功能 |
支持 |
|
单脉冲电流采集功能 |
支持 |
|
单脉冲电压采集功能 |
支持 |
|
恒流连续输出 |
支持 |
|
手动操作方式 |
支持 |
|
电脑程控操作方式 |
支持 |
|
内部信号发生器 |
支持 |
|
外部信号触发 |
支持 |
|
同步输出信号延时 |
5nS~5mS |
|
同步输出信号脉宽 |
5nS~5mS |
|
电流采样率 |
10kHz~25MHz@12Bit |
|
电压采样率 |
10kHz~25MHz@12Bit |
|
电流采集点数 |
1000点 |
|
电压采集点数 |
1000点 |
|
波形绘制分析功能 |
支持 |
|
电脑软件 |
配套 |
|

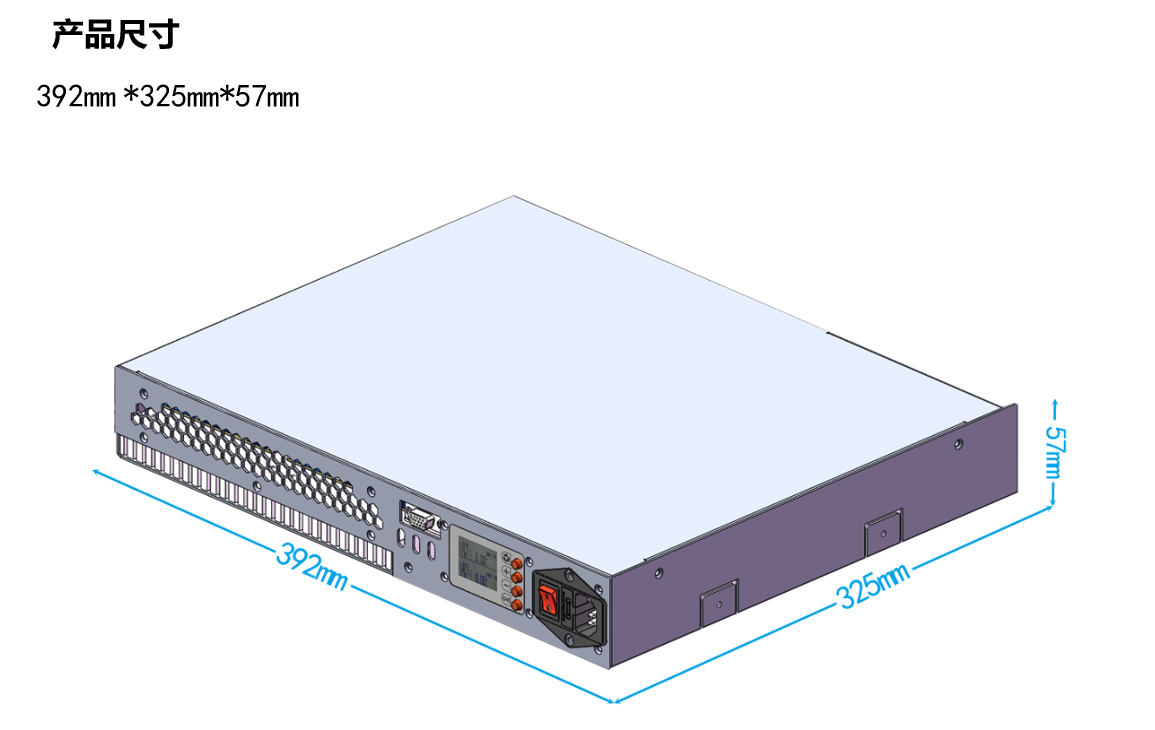

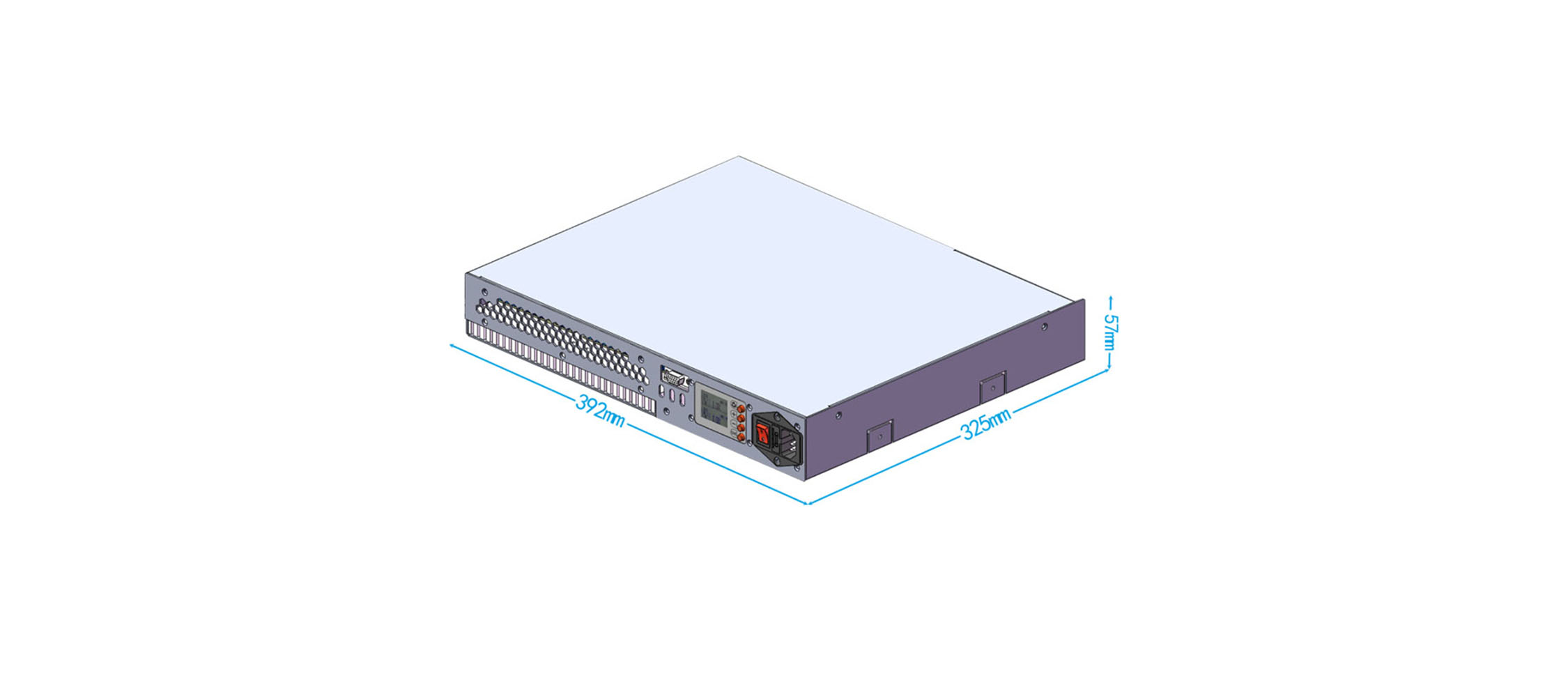

尺寸（cm）不含连线 |
长39.5*宽33*高6.5 |
注1：测试条件为脉宽100uS，电流50A，线长1.5m，负载0.1Ω；
注2：测试条件为使用压降大于1.5V的二极管负载；
