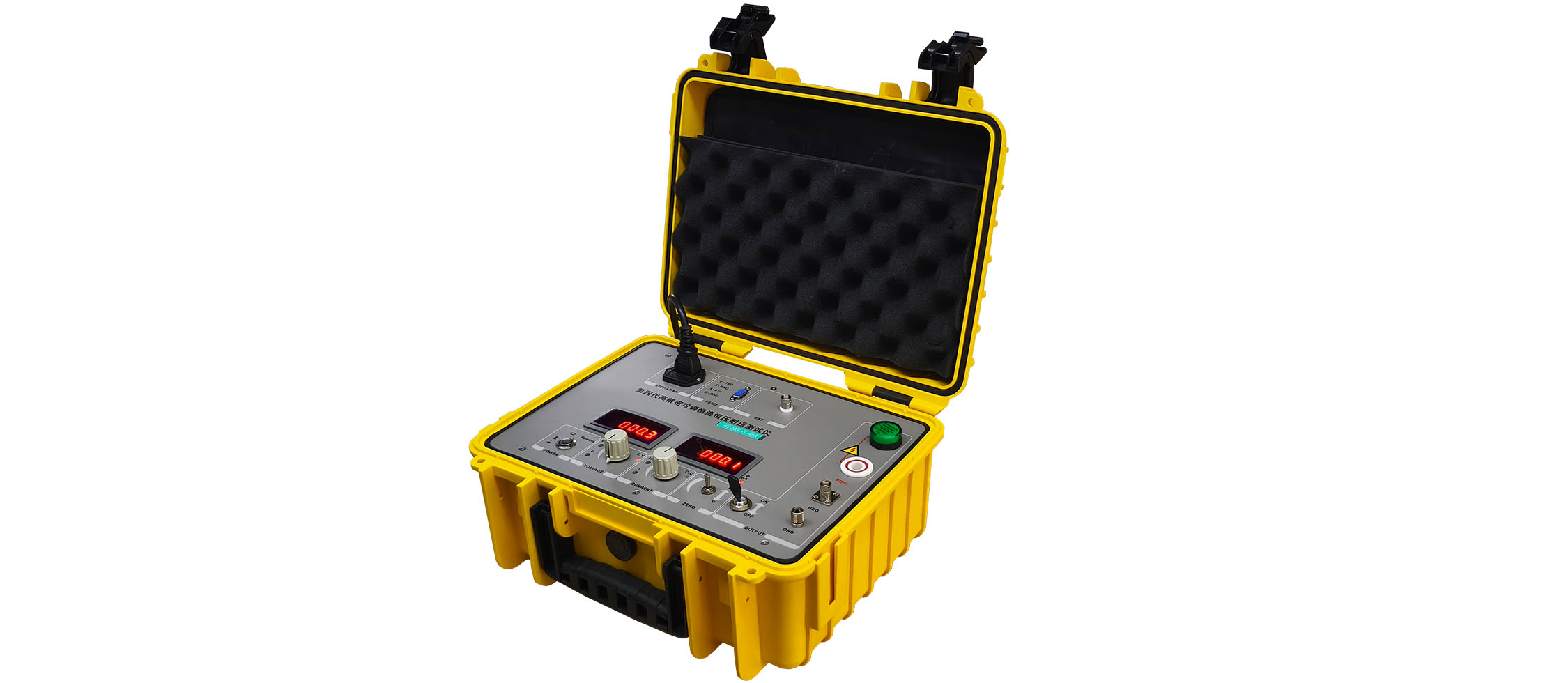

5kV便携式高精度数控 高压恒压恒流测试源

一：应用范围

A: 程控高压/恒压恒流输出

B: 电器设备的绝缘耐压测试

C: 高压半导体器件耐压测试

D: 高压电阻测量

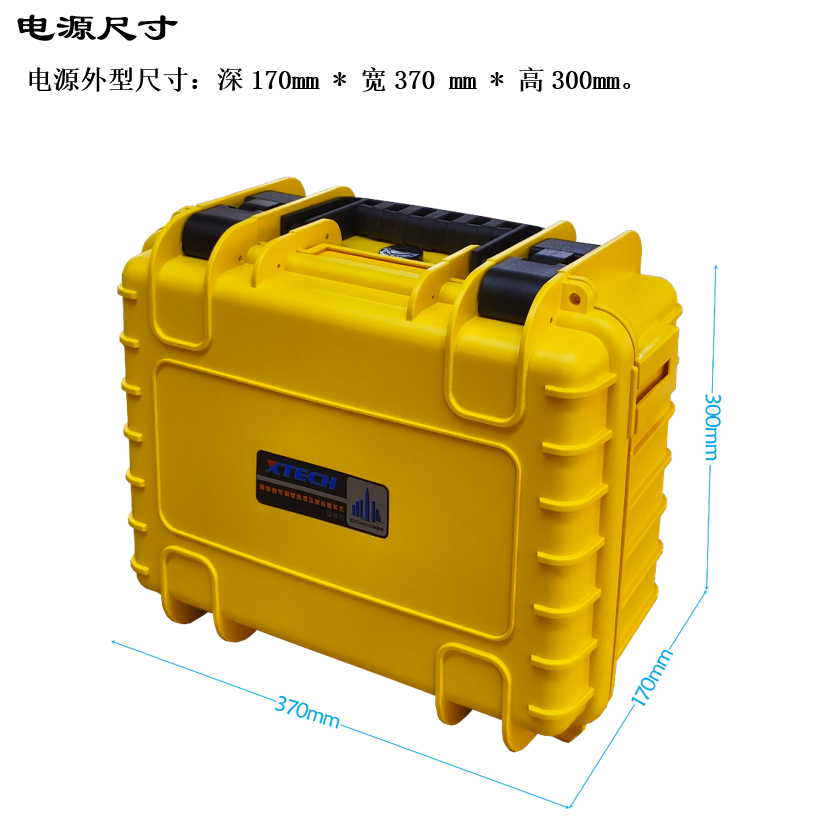

二：电源参数

三：界面介绍及操作步骤说明

1. 远程控制口: 此接口为DB9外部设备连接和程序控制接口(此功能HV-20KV-IV具有）。
2. 220VAC交流输入：将产品附件中的电源线接到此插口，另一端接入220V50Hz市电，此输入端内置3~6A保险丝，并配备了一个备用保险丝。
3. 输出电流表：当前电流值显示，电流单位为微安（mA），如果最后一位小数点亮，代表电流数值为负数。
4. 输出电压表：当前电压值显示，电压单位为伏特（V），如果最后一位小数点亮，代表电压数值为负数。注意输出电压表内有TF卡插槽，可以插入一张随机提供的TF卡，内部有校准数据可校准显示的非线性。当启用计算机联机模式时，该卡必须插入并保证内部格式正确，否则计算机读取的电压将为0V。
5. 电压显示微调：电源在出厂前已经做了电压定标，但企业与企业之间的标准存在微小的差别，通过微调，可以满足贵公司特殊的要求。（在收到电源后，如需重新标定，请专业人士操作，防止偏离真实值）。
6. 程控指示灯：
7. 程控电压微调：
8. 电源开关：本开关为电源总开关，当连接电源前先确保输出开关处于弹起状态。电源开关上方有两个指示灯，电脑符号的指示灯显示与电脑通讯状态。当本机解析到合法的通讯指令时该灯闪烁。另一个remote指示灯显示本机 受控状态，当计算机通过串口/USB通讯发送联机命令后，本机的输出电压电流将受电脑控制，remote点亮。上电时默认为本地模式，该灯熄灭。
9. 电压调节旋钮：该旋钮在remote灯熄灭时起作用，用于设定本地模式下的电压值设定。进行测试前，先将电压旋钮逆时针旋转到最小，当推上输出开关进行测试时,顺时针缓慢旋转到所需要的电压值。(当旋钮到两端极限值时，会机械限位，请不要加力继续转，否则会造成旋钮机械损坏)注意当启用计算机联机模式时，该旋钮无效。
10. 恒压指示灯：若当前处于恒压状态，此灯亮。
11. 电流显示微调:电流标定，企业与企业之间的标准存在微小的差别，通过电流微调，可以满足贵公司特殊的要求。（请专业人士操作，防止偏离真实值）。
12. 程控电流微调：
13. 电流调节旋钮：该旋钮在remote灯熄灭时起作用，用于设定本地模式下的电流值设定。进行测试前，先将电流旋钮逆时针旋转到最小，测试时顺时针缓慢旋转到所需要的电流值。电流值最大设定到4mA，电流超过此值电流显示表会显示OL,此时应逆时针旋转电流旋钮，将电流调到0-4.000mA范围内。注意当启用计算机联机模式时，该旋钮无效。
14. 恒流指示灯：若当前处于恒流状态，此灯亮。
15. 脚踏快关接口：
16. 高压输出指示灯:当打开电源开关，上推输出开关后，输出警告指示灯亮；下推输出开关后，输出警告指示灯灭。当高压输出指示灯熄灭时，使用计算机的远程控制模式也不会使高压产生。
17. 产品型号贴位
18. 高压正极：将配备的高压正极接线端插入高压正极，进行相关测试。
19. 高压负极：高压负极的皮为地屏蔽层，芯为电流采样端。随机配送的BNC-红黑夹子线的红夹子为电流采样端，黑夹子为屏蔽地，与机壳/220V插头的地/面板接地端子相连
20. 接地端子：用本电源测试电路时，将接地端子与被测电路的地/大地连接，起到共电位作用(注意！请勿将接地电极作为高压负极。否则恒流模式无效)。使用前应将接地端子可靠接地，防止机器外壳悬浮带电。
21. 输出开关： 手动调节和电脑调节时，都应该将输出开关上推，才能输出高压。注意：该开关在电源开关开启时刻必须处于关闭状态，防止无意输出高压产生危险。或者输出开关上推，但是要求电流电压旋钮

调到最小，防止上电瞬间产生输出电压过冲。

22. 归零按钮 ：为保证高精度测试/低压大电流测试时的精度，需要使用归零功能。方法为将高压正极和高压负极(BNC芯)短接，而且上推电源输出开关，观察电压显示表，当显示不为零时，下推归零按钮，使电压显示0V后即消除了零电压漂移。然后将高压正极，且电源输出开关上推，观察电流显示表，当显示不为零时，上推归零按钮，使电流显示0.00mA后即消除了零电流漂移。该归零按钮也可作为相对测试使用，例如要测试高压二极管在1.0mA的反向漏电流的压降，待测器件自身的功耗将导致结温升高，引起电压变化dU，如果需要读出dU，可在温度升高前将归零按钮下推使得电压显示表归零，继续测试，此时即可读出相对变化值dU，免去计算的麻烦。当测试低压大电流的器件，例如稳压管/TVS灯低压器件时，由于其动态电阻过小，可能导致测量振荡，表现为电流表数值跳动，机器内有滋滋的响声。可利用随机配送的100k电阻，先连接 高压正极100k电阻-负极，打开输出开关，调节至需要的电流值，例如1.00mA。此时电压显示表将显示约100V电压（1.00mA*10M）。此时按下电压归零，再关闭输出开关，再串联进待测器件(高压正极-100k电阻-待测器件-高压负极)即可测量。此时电压表读数为器件的耐压值。如果需要改变测试电流，仍需要重新执行上步操作，即短路器件-调节电流-电压表归零-再测。

注意，仪器使用时，应距离计算机尽量远，防止可能的高压打火干扰计算机。
