2路激光器电路系统
一、简介
该设备为特定激光实验定制。
1、2通道激光输出，分别为1W 9W，每通道输出功率可以单独设定
2、输出波长976±0.5nm,可以连续输出也可通过面板设定脉冲输出
3、激光输出功率稳定性≤1%
4、纹波和噪声，10Hz-100MHz,典型值: rms≤0.05% Iout±0.05%
5、电流漂移，24h≤0.05%Iout±0.05%
6、支持外部调制输入：输入阻抗10K，小信号3dB带宽DC-50kHz(1W 0W通道)
7、自带TEC温控，温控精度0.01℃
8、提供RS232控制接口
9、多种工作模式，外触发模式，内触发连续恒流模式，内触发连续恒功率模式，内触发脉冲恒流模式
该设备为特定激光实验定制。
1、2通道激光输出，分别为1W 9W，每通道输出功率可以单独设定
2、输出波长976±0.5nm,可以连续输出也可通过面板设定脉冲输出
3、激光输出功率稳定性≤1%
4、纹波和噪声，10Hz-100MHz,典型值: rms≤0.05% Iout±0.05%
5、电流漂移，24h≤0.05%Iout±0.05%
6、支持外部调制输入：输入阻抗10K，小信号3dB带宽DC-50kHz(1W 0W通道)
7、自带TEC温控，温控精度0.01℃
8、提供RS232控制接口
9、多种工作模式，外触发模式，内触发连续恒流模式，内触发连续恒功率模式，内触发脉冲恒流模式
一、简介
该设备为特定激光实验定制。
1、2通道激光输出，分别为1W 9W，每通道输出功率可以单独设定
2、输出波长976±0.5nm,可以连续输出也可通过面板设定脉冲输出
3、激光输出功率稳定性≤1%
4、纹波和噪声，10Hz-100MHz,典型值: rms≤0.05% Iout±0.05%
5、电流漂移，24h≤0.05%Iout±0.05%
6、支持外部调制输入：输入阻抗10K，小信号3dB带宽DC-50kHz(1W 0W通道)
7、自带TEC温控，温控精度0.01℃
8、提供RS232控制接口
9、多种工作模式，外触发模式，内触发连续恒流模式，内触发连续恒功率模式，内触发脉冲恒流模式
二、应用范围
- 科研激光设备
三 、参数表
|
项目 |
参数 |
单位 |
|
输入电压 |
220 |
VAC |
|
输出电压 |
随LD适配 |
V |
|
显示 |
12864液晶屏显示+数码管显示 |
|
|
输出电流 |
1W通道 1.8A 9W通道 11A |
|
|
外触发信号频率 |
输入阻抗10K，小信号3dB带宽DC-50kHz(1W 9W通道) |
|
|
输出电流频率及脉宽 |
可设定脉冲或连续 频率上限10K |
|
|
输出电流上升沿 |
＜10 |
μs |
|
输出电流下降沿 |
<10 |
μs |
|
内置温控模块供电 |
24 |
V |
|
温控模块输出电压范围 |
-22.8~22.8(可程控设定，默认出厂已经适配TEC) |
V |
|
TEC负载供电 |
外置TEC 1W通道使用激光器内置TEC 9W通道TEC型号 12706 |
|
|
温控模块温度传感器 |
随LD适配(-20~120℃) 使用激光器内置温度传感器 1W通道 NTC3950 9W通道 NTC3477 |
|
|
通信方式 |
RS232通信 波特率115200 支持多种程控指令 |
|
|
冷却方式 |
风冷 |
|
|

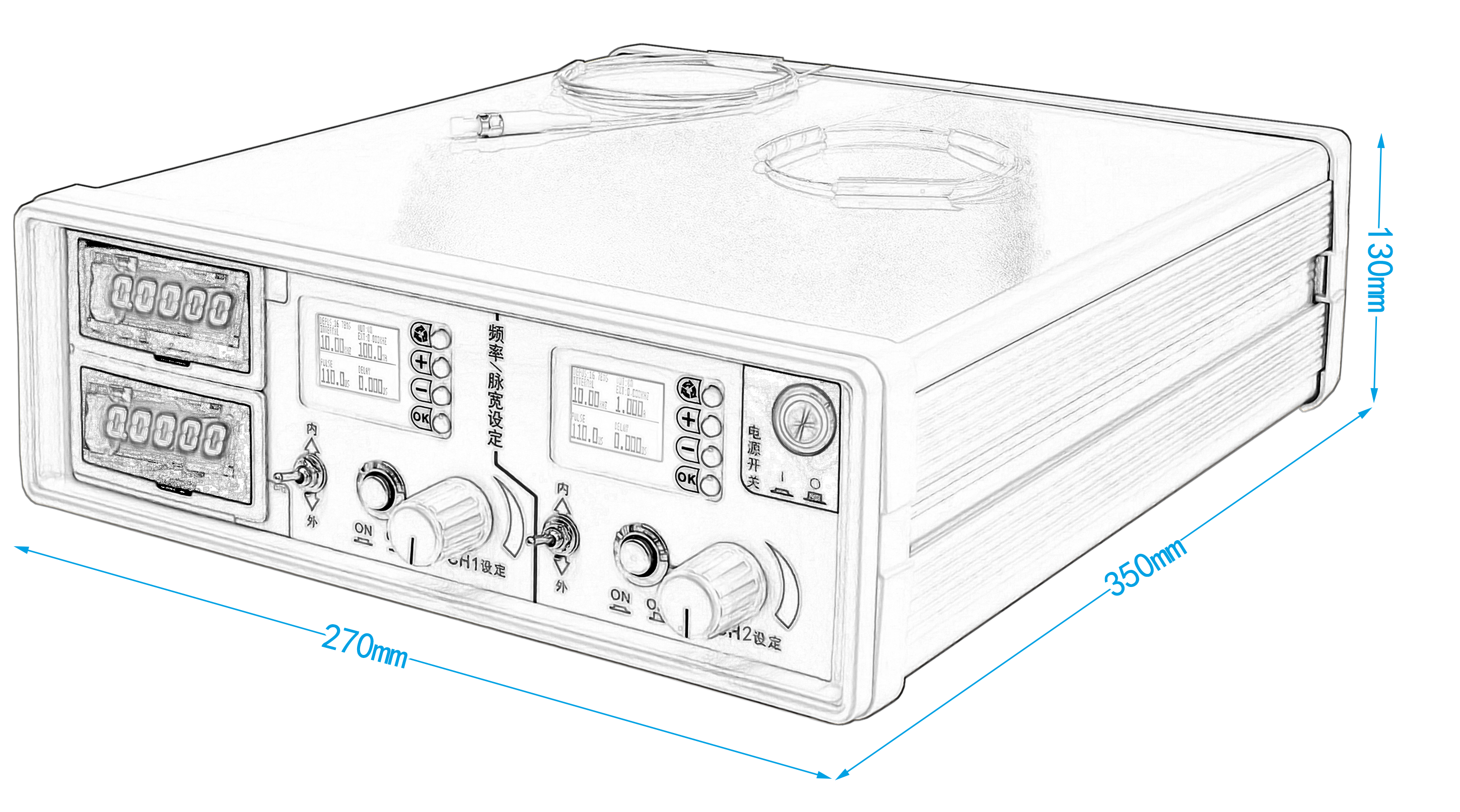

尺寸 |
27*35*13 |
cm |
|
存储温度 |
25~50 |
℃ |
