0~3*15A~48V 输出一路0~45A或三路0~15A的LD脉冲恒流源模块
恒流0~45A，或者三路恒流0~15A，LD电压范围0V~48V
的LD恒流源驱动模块，该模块经过4代产品的迭代研发。
同时支持TTL输入触发，多个模块支持并联扩流，最多
10个模块，不同模块的IO口可以共地。 操作简单、安装方便，驱动控制功能完善。
0~3*15A~48V 输出一路0~45A或三路0~15A的LD脉冲恒流源模块

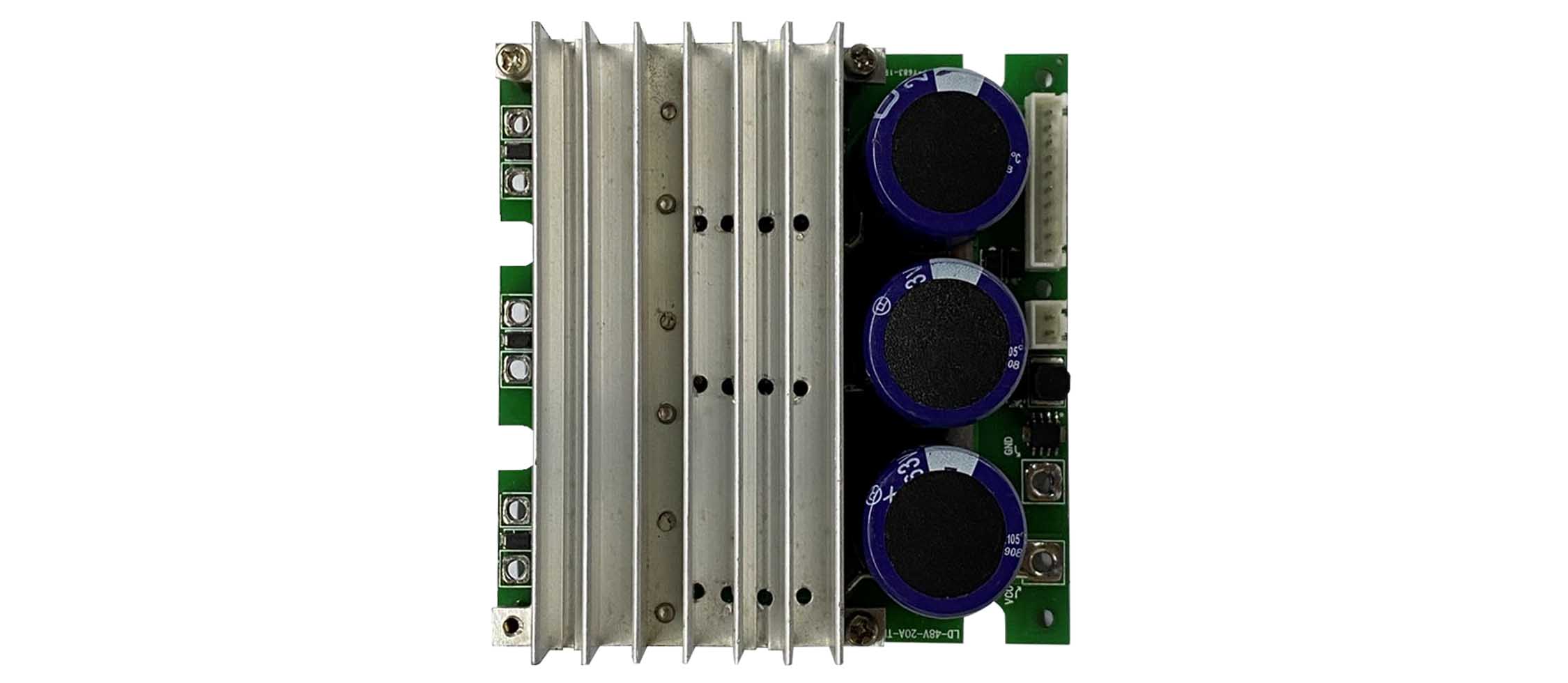

型号 LD-3-15A-48V
一 主要特点
LD-3-15A-48V是一个输入电压范围0V~52V，输出一路
恒流0~45A，或者三路恒流0~15A，LD电压范围0V~48V
的LD恒流源驱动模块，该模块经过4代产品的迭代研发。
同时支持TTL输入触发，多个模块支持并联扩流，最多
10个模块，不同模块的IO口可以共地。 操作简单、安装方便，驱动控制功能完善。
二 应用范围 光纤激光器、半导体激光器、声光调Q激光器、其它恒流场合
三 指标
|
项目 |
参数 |
单位 |
|
输入最低电压 |
6 |
VDC |
|
输入最高电压 |
52（可定制） |
VDC |
|
LD最高电压 |
48V（可定制） |
VDC |
|
输出电流范围1 |
0~3*15 |
A |
|
输出电流范围2 |
0~45 |
A |
|
调制输出电流上升沿 |
<15.0 |
uS |
|
调制输出电流下降沿 |
<15.0 |
uS |
|
辅助输入供电电源 |
5.0 |
V |
|
电流控制 |
0~5 |
V |
|
对应输出电流 |
0~15 |
A |
|
电流反馈信号 |
YES |
|
|
电流使能输出 |
TTL |
|
|
电压控制输入电压 |
0~5 |
V |
|
支持并联的特性 |
支持 |
|
|
冷却方式 |
强制风冷却 |
|
|
工作温度 |
-10~45 |
℃ |
|
存储温度 |
-20~60 |
℃ |
|
尺寸WLH |
95*95*30 |
mm |

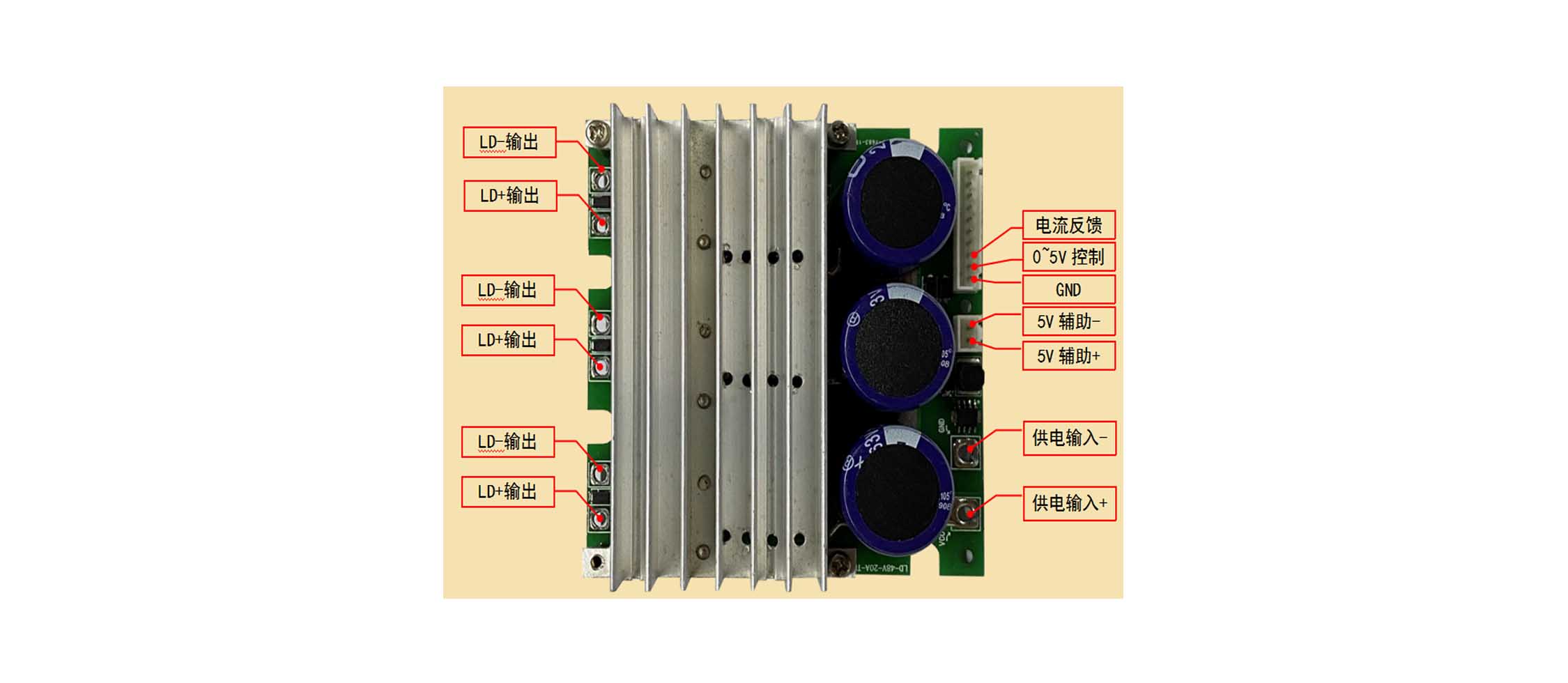

四 模块介绍
220VAC输入：使用220VAC50Hz交流电供电；
TTL调制输入：TTL信号输入，当为低电平的时候，模块正常输出；当为高电平时，模块不输出；
0~4V控制恒流输入：0V电压对应0A电流输出，4V电压对应15A的电流输出；
GND：控制信号的输入负极；
自适应电压：模块的输入电压调节；
自适应电压测试：模块的自适应电压调节的时候，使用万用表测试这个端子；
LD-输出：模块的输出负极，连接激光器负极；
LD+输出：模块的输出正极，连接激光器正极；
5V辅助-：模块的辅助供电电源，外接一个5V开关电源；
5V辅助+：模块的辅助供电电源，外接一个5V开关电源；
供电输入-：LD供电电源，和LD电压之间保存一个1V左右的电压差，这样的模块发热最小；
供电输入+：LD供电电源，和LD电压之间保存一个1V左右的电压差，这样的模块发热最小；
