THC-2-10A16V(-30℃~+210℃)型 双串口一拖二两路陶瓷片加热温度控制器
1 两路独立的串口，可同时手动和串口指令设定PID和温度；
2 一拖二结构，一个调试器控制两个控温模块单元；
3 精准控制温度，用户可自行修正PT100/PT1000/NTC3435温度电阻偏差；
4 工作电压范围广，可以工作在9~16V范围内；
5 ARM处理器，软件功能强大，可强制输出设定的功率大小，用作程控正负电源输出；
6 可适配16V13A以内的所有陶瓷片加热片；
7 控制温度范围广，可以到达-30℃~+210℃的大范围。
双串口一拖二两路陶瓷片加热温度控制器
型号：THC-2-10A16(-30℃~+210℃)
一 主要优点及特性描述
1 两路独立的串口，可同时手动和串口指令设定PID和温度；
2 一拖二结构，一个调试器控制两个控温模块单元；
3 精准控制温度，用户可自行修正PT100/PT1000/NTC3435温度电阻偏差；
4 工作电压范围广，可以工作在9~16V范围内；
5 ARM处理器，软件功能强大，可强制输出设定的功率大小，用作程控正负电源输出；
6 可适配16V13A以内的所有陶瓷片加热片；
7 控制温度范围广，可以到达-30℃~+210℃的大范围。
二 可使用的陶瓷片加热片类型列表
|
型号 |
尺寸mm |
最大电流 |
最大电压 |
加热功率 |
|
TH5050-3 |
50*50*2 |
5A |
24V |
120W |
|
TH4040-3 |
40*40*2 |
6A |
17.5V |
100W |
|
TH4040-6 |
40*40*2 |
4A |
24V |
96W |
|
TH3030-3 |
30*30*2 |
4A |
12V |
48W |
|
TH3030-10 |
30*30*2 |
2.4A |
24V |
60W |
|
TH5020-5 |
40*40*2 |
4.58A |
24V |
110W |
|
TH5020-8 |
40*40*2 |
1.5A |
12V |
30W |
|
TH7014-1 |
70*14*1.2 |
10A |
10V |
100W |
|
TH7014-2 |
70*14*1.2 |
10A |
20V |
200W |
|
TH2020-2 |
20*20*1.2 |
5.5A |
11V |
60W |
|
TH2020-5 |
20*20*1.2 |
3.46A |
17.3V |
60W |
|
TH1010-2 |
10*10*1.2 |
1.4A |
10V |
14W |
|
TH1010-5 |
10*10*1.2 |
0.8A |
14V |
11.2W |
|
TH1010-10 |
10*10*1.2 |
0.54A |
18V |
9.7W |
THC-2-10A16V是一在TEC-10A的基础上，经过三代升级而成，主要特点是：双串口和一拖二、高功率密度的陶瓷片加热温度控制器，额定工作负载10A，峰值电流可达13A。此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。本控制模块独特的双串口工作模式，既可以通过专用调试器设定PID参数和温度值，又可以在不影响调试器工作的情况下，使用第二个串口，通过串口指令PID设定和温度设定。
三 控制器指标
|
类型 |
数值 |
单位 |
备注 |
|
输入电压 |
9.0~16.0 |
V |
宽范围输入 |
|
输入电流 |
0~13.0 |
A |
|
|
陶瓷片加热输出电压 |
-Vin*0.95~+Vin*0.95 |
V |
|
|
额定输出电流 |
-10.0~+10.0 |
A |
|
|
最大输出电流 |
-13.0~+13.0 |
A |
|
|
温度分辨率 |
0.01 |
℃ |
|
|
控制温度范围 |
-30.0~+210.0 |
℃ |
|
|
温度探头类型 |
PT100/PT1000/NTC3435 |
|
|
|
串口波特率 |
115200 |
BPS |
|
|
TTL串口数量 |
2 |
个 |
|
|
程控双极性电源输出 |
具有功能 |
|
|
|
最高工作电压设定功能 |
具有功能 |
|
|
|
散热方式 |
底部导热 |
|
|
|
模块尺寸（L*W*H） |
120*50*30 |
mm |
|

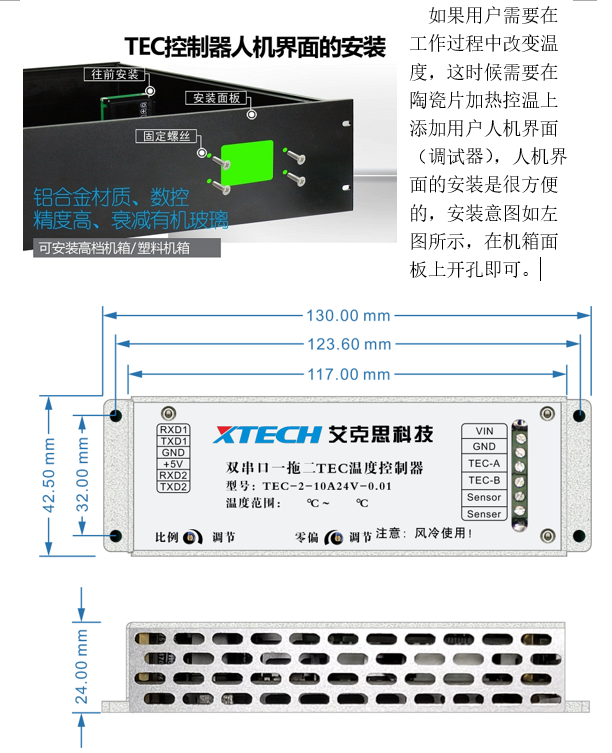

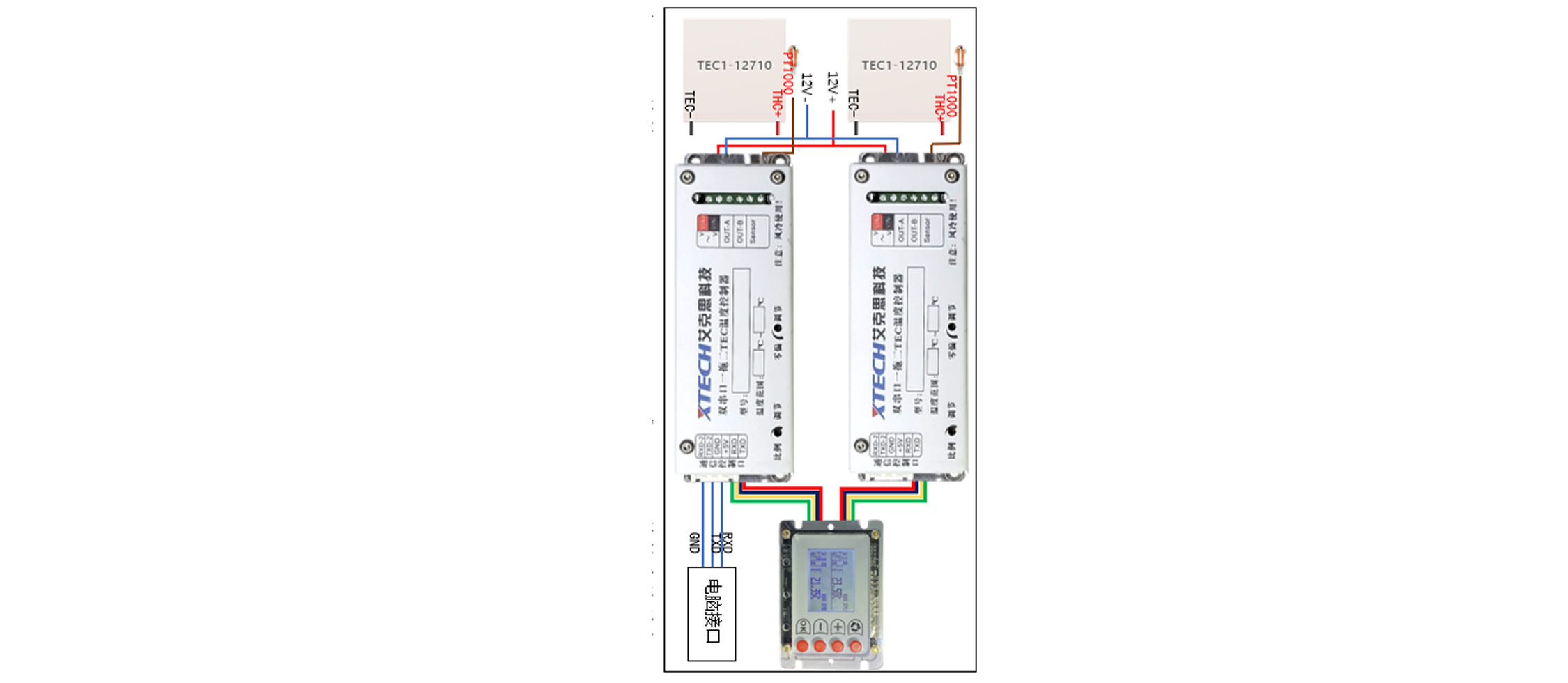

四 接线图
