一拖五路TEC温度控制器
型号：TEC-5-10A16V(-30℃~+210℃)
一 主要优点及特性描述
1 丰富的串口控制指令
2 一拖五结构，一个485串口控制五个控温模块单元；
3 精准控制温度，用户可自行修正PT100/PT1000/NTC3435温度电阻偏差；
4 工作电压范围广，可以工作在9~16V范围内；
5 ARM处理器，软件功能强大，可强制输出设定的功率大小，用作程控正负电源输出；
6 可适配16V13A以内的所有TEC制冷片；
7 控制温度范围广，可以到达-30℃~+210℃的大范围。
二 可使用的TEC制冷片类型列表
|
型号 |
最大电流 |
最大电压 |
制冷功率 |
|
TEC1-12703 |
3A |
12V |
18W |
|
TEC1-12704 |
4A |
12V |
24W |
|
TEC1-12705 |
5A |
12V |
30W |
|
TEC1-12706 |
6A |
12V |
50W |
|
TEC1-12708 |
8A |
12V |
77W |
|
TEC1-12709 |
9A |
12V |
82W |
|
TEC1-12710 |
10A |
12V |
120W |
|
TEC1-12712 |
9.5A |
12V |
114W |
|
TEC1-12715 |
11.8A |
12V |
142W |
TEC-5-10A16V是一在TEC-10A的基础上，经过三代升级而成，主要特点是：功能丰富、高功率密度的TEC温度控制器，额定工作负载10A，峰值电流可达13A。此温度控制器可以连接PC来进行参数的调节，参数调节完毕并保存后，脱离PC主机，此温度控制器仍可以独立工作。通过串口指令PID设定和温度设定。
三 控制器指标
|
类型 |
数值 |
单位 |
备注 |
|
输入电压 |
9.0~16.0 |
V |
宽范围输入 |
|
输入电流 |
0~13.0 |
A |
|
|
TEC输出电压 |
-Vin*0.95~+Vin*0.95 |
V |
|
|
额定输出电流 |
-10.0~+10.0 |
A |
|
|
最大输出电流 |
-13.0~+13.0 |
A |
|
|
温度分辨率 |
0.01 |
℃ |
|
|
控制温度范围 |
-20.0~+80.0 |
℃ |
|
|
温度探头类型 |
PT100/PT1000/NTC3435 |
|
|
|
串口波特率 |
115200 |
BPS |
|
|
RS485串口数量 |
1 |
个 |
|
|
程控双极性电源输出 |
具有功能 |
|
|
|
最高工作电压设定功能 |
具有功能 |
|
|
|
散热方式 |
底部导热 |
|
|
|

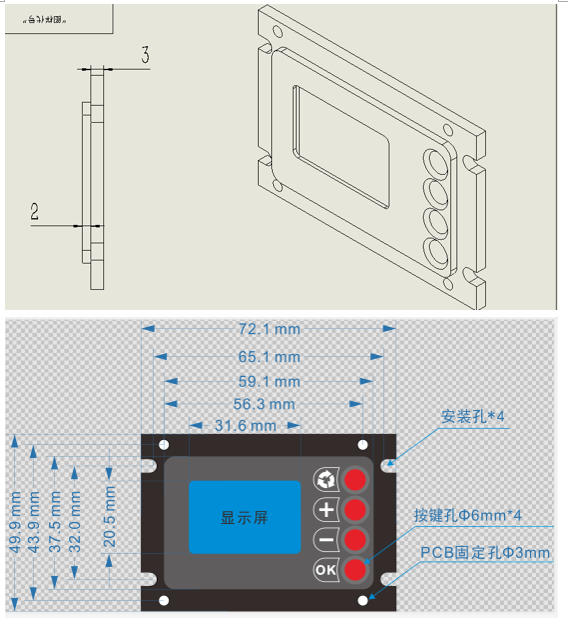

模块尺寸（L*W*H） |
120*50*30 |
mm |
|

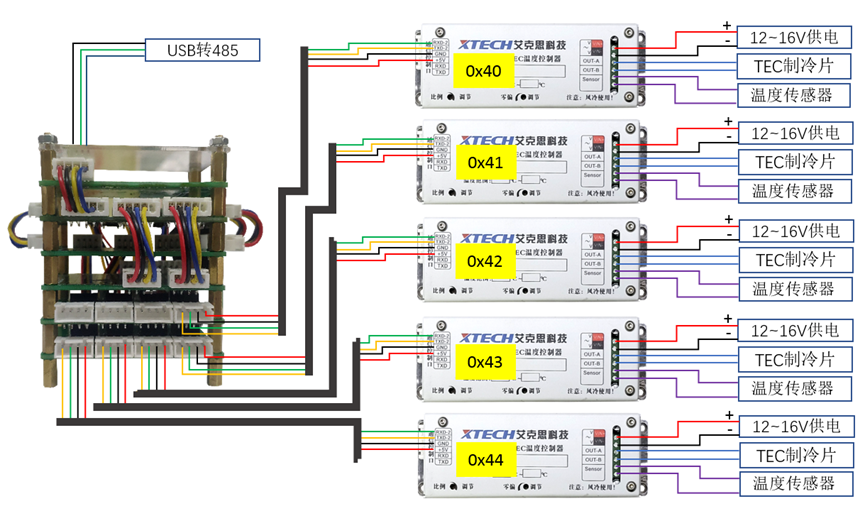

四 接线图
