TEC-2-10A16V(-55℃~+150℃)型双串口一拖二两路TEC温度控制器(带壳）
1 两路独立的串口，可同时手动和串口指令设定PID和温度；
2 一拖二结构，一个调试器控制两个控温模块单元；
3 精准控制温度，用户可自行修正PT1000温度电阻偏差；
4 工作电压范围广，可以工作在9~16V范围内；
5 ARM处理器，软件功能强大，可强制输出设定的功率大小，用作程控正负电源输出；
6 可适配16V13A以内的所有TEC制冷片；
7 控制温度范围广，可以到达-55℃~+150℃的大范围。
双串口一拖二两路TEC温度控制器
型号：TEC-2-10A16V-PT1000-0.01(-55℃~+150℃)
一 主要优点及特性描述
1 两路独立的串口，可同时手动和串口指令设定PID和温度；
2 一拖二结构，一个调试器控制两个控温模块单元；
3 精准控制温度，用户可自行修正PT1000温度电阻偏差；
4 工作电压范围广，可以工作在9~16V范围内；
5 ARM处理器，软件功能强大，可强制输出设定的功率大小，用作程控正负电源输出；
6 可适配16V13A以内的所有TEC制冷片；
7 控制温度范围广，可以到达-55℃~+150℃的大范围。
二 可使用的TEC制冷片类型列表
|
型号 |
最大电流 |
最大电压 |
制冷功率 |
|
TEC1-12703 |
3A |
12V |
18W |
|
TEC1-12704 |
4A |
12V |
24W |
|
TEC1-12705 |
5A |
12V |
30W |
|
TEC1-12706 |
6A |
12V |
50W |
|
TEC1-12708 |
8A |
12V |
77W |
|
TEC1-12709 |
9A |
12V |
82W |
|
TEC1-12710 |
10A |
12V |
120W |
|
TEC1-12712 |
9.5A |
12V |
114W |
|
TEC1-12715 |
11.8A |
12V |
142W |
TEC-2-10A16V-PT1000-0.01是一在TEC-10A的基础上，经过三代升级而成，主要特点是：双串口和一拖二、高功率密度的TEC温度控制器，额定工作负载10A，峰值电流可达13A。此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。本控制模块独特的双串口工作模式，既可以通过专用调试器设定PID参数和温度值，又可以在不影响调试器工作的情况下，使用第二个串口，通过串口指令PID设定和温度设定。
三 控制器指标
|
类型 |
数值 |
单位 |
备注 |
|
输入电压 |
220AC |
V |
|
|
输入电流 |
0~10.0 |
A |
|
|
TEC输出电压 |
-14~14 |
V |
可程序设定 |
|
额定输出电流 |
-10.0~+10.0 |
A |
|
|
最大输出电流 |
-13.0~+13.0 |
A |
|
|
温度分辨率 |
0.01 |
℃ |
|
|
控制温度范围 |
-55.0~+150.0 |
℃ |
|
|
温度探头类型 |
PT1000 |
|
|
|
串口波特率 |
115200 |
BPS |
|
|
TTL串口数量 |
1 |
个 |
|
|
程控双极性电源输出 |
具有功能 |
|
|
|
最高工作电压设定功能 |
具有功能 |
|
|
|
模块尺寸（L*W*H） |
120*50*30 |
mm |
|

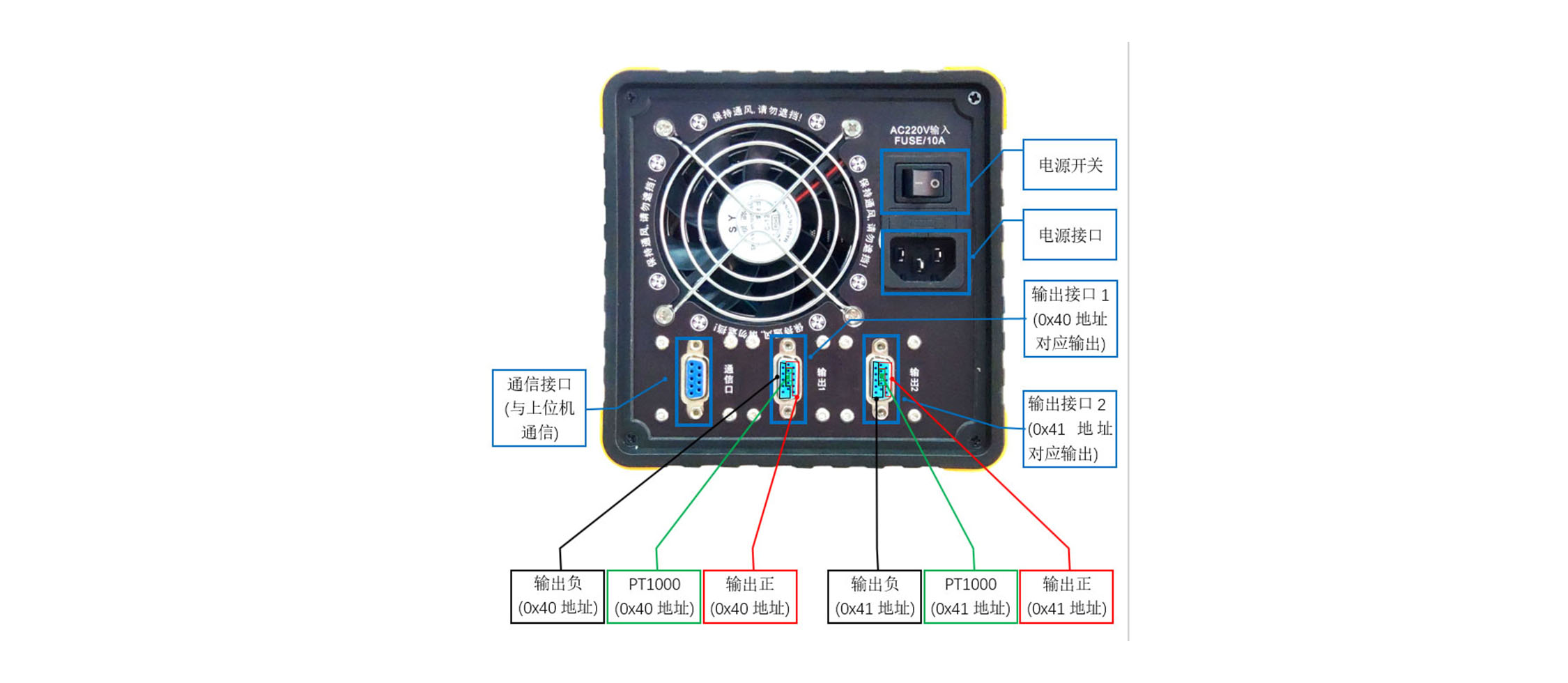

四 接线图

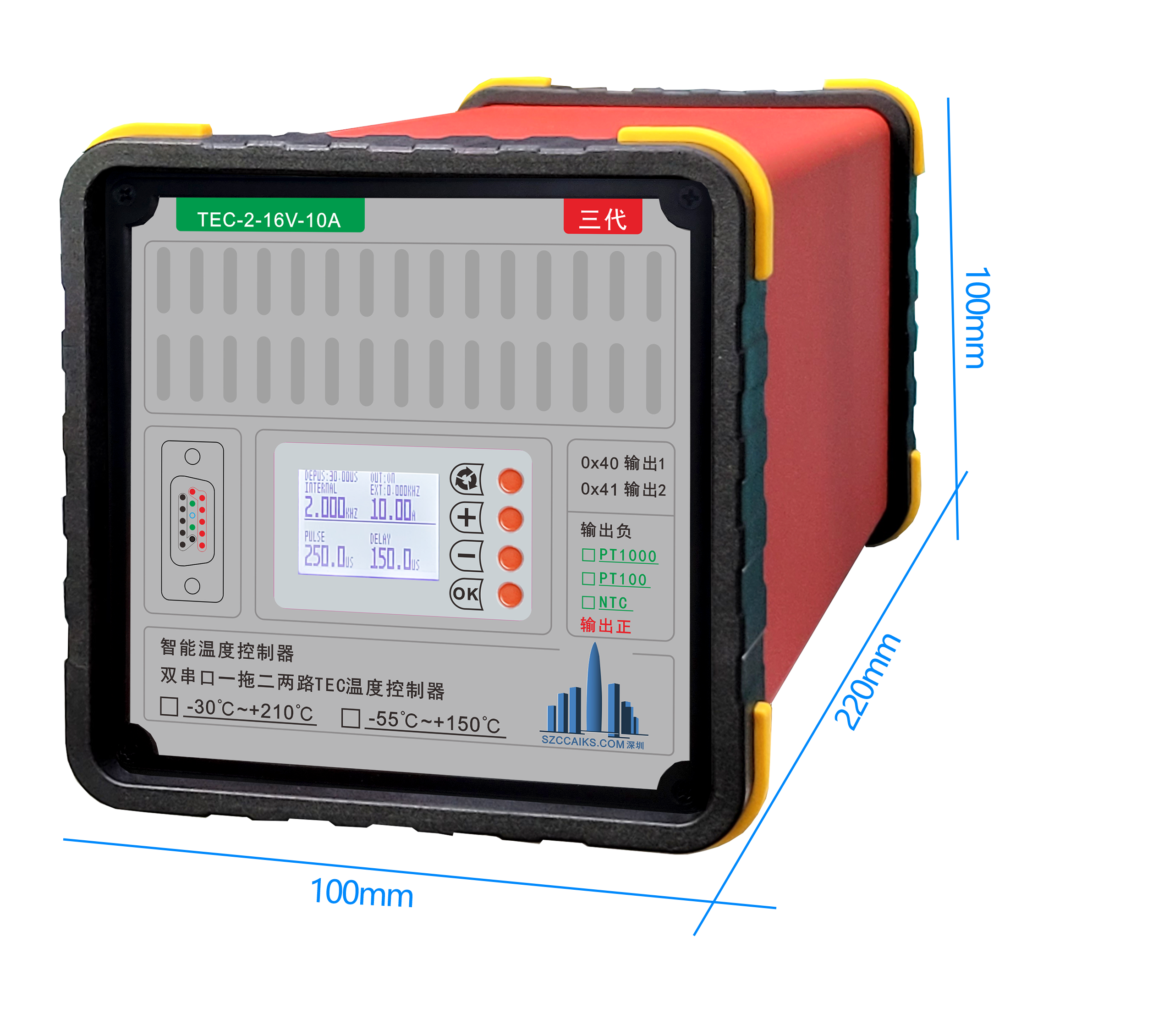

整体尺寸图
