高速大电流脉冲驱动器
型号：LD-10A-400KHZ
一 产品简介
LD-10A-400KHZ系列高速大电流脉冲驱动器是专为半导体激光器应用设计的自带触发源的可调电流驱动器。采用高速功率半导体器件使其在保持着10A电流的输出能力下仍能具有陡峭的上升下降沿（≤150nS典型值）。内部具有程控内触发电路和可调偏置稳压电路，用户可通过面板上的按键和屏幕以调节输出的频率、脉宽、占空比等参数，并通过面板精密电位器调节电流输出的偏置电压大小,无需外部触发且带有参数保存功能。同时，模块具有电流大小反馈输出端口，端口输出50Ω匹配阻抗，接入示波器可监测电流波形，配合用户使用或与其他外围电路进行工作。
二 产品特点
自带可调高稳内部触发信号源
快速电流脉冲边沿
内建可调偏置电路
大电流输出：≥10A
宽范围输入供电
50Ω电流监控反馈输出
内部过热自保护
三 典型应用场合
高速半导体激光器驱动
通讯
短脉冲电流应用
四 性能参数
|
类型 |
数值 |
单位 |
备注 |
|
供电电压范围 |
220V/50Hz |
V |
工频市电供电 |
|
静态工作电流 |
≤50 |
mA |
典型值 |
|
偏置电压调节范围 |
0至12 |
V |
|
|
最低输出触发频率 |
10.0 |
HZ |
|
|
最高输出触发频率 |
400 |
KHZ |
|
|
输出最小脉冲宽度 |
150 |
nS |
超出最大占空比，将按照最大占空比限制值进行配置 |
|
输出最大脉冲宽度 |
2.25 |
uS |
典型值 |
|
输出占空比 |
0.00-90.00 |
% |
请不要长时间使用高占空比，设备工作时必须要注意散热和通风 |
|
最大输出电流 |
≥10 |
A |
|
|
上升/下降沿 |
150 |
nS |
|
|
内部电流采样电阻 |
0.025 |
Ω |
|
|
内部限流电阻 |
0.33 |
Ω |
|
|
输入输出接口类型 |
BNC（50Ω） |
电流反馈信号 |
|
|
工作环境温度 |
15-55 |
℃ |
典型工作温度范围 |
|
尺寸 |
280*252*105mm |
不含连接器 |
|
标准测试环境（25℃）

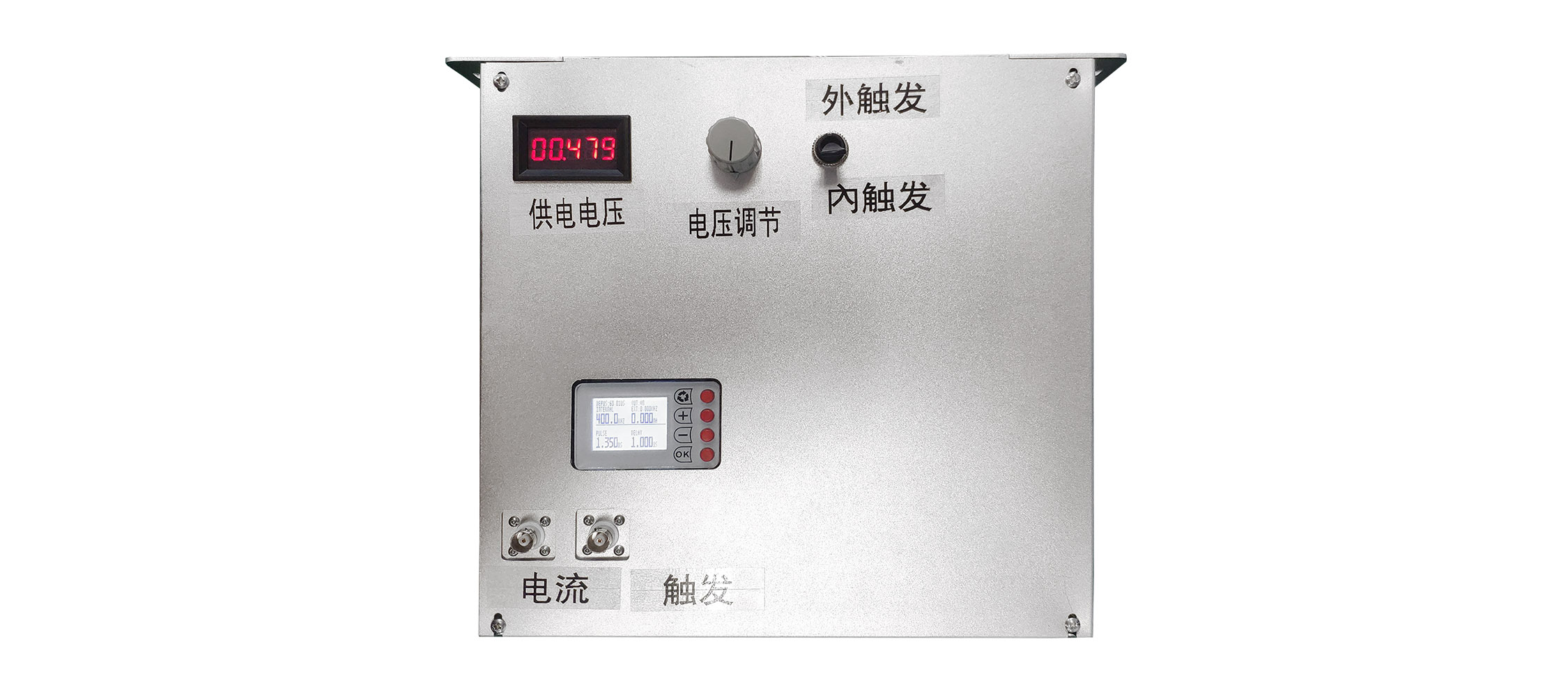

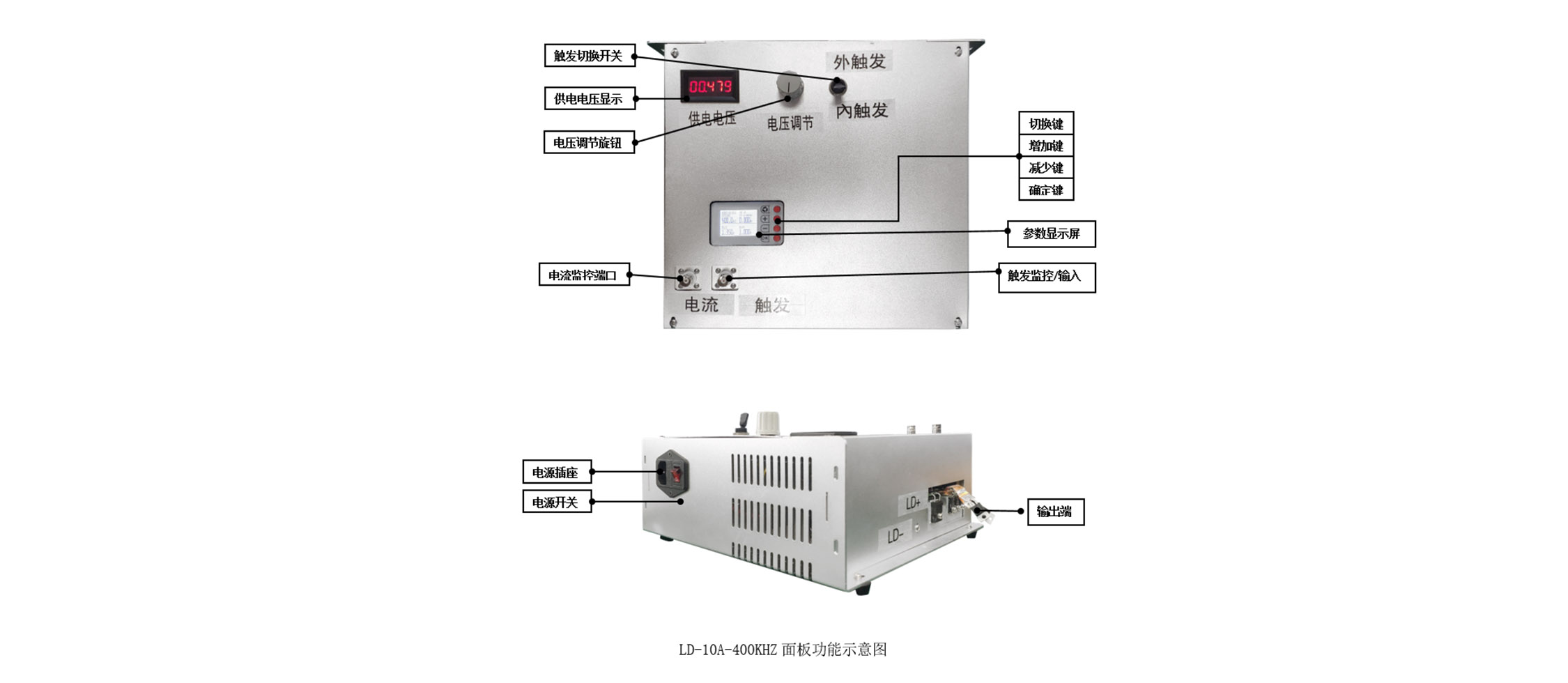

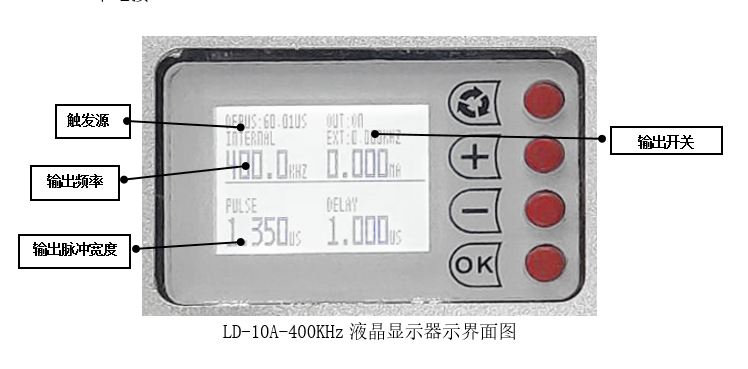

五 驱动器面板与功能示意图
产品尺寸
280*252*105mm（不含连接器）
