LD-1A-2nS-D型种子源脉冲驱动板-2023.3.6



种子源脉冲驱动板



一 功能指标介绍

可以控制种子源激光器，包括了窄脉冲种子源驱动，温度控制、种子源失效信号输出，种子源脉宽可调节宽度范围：1nS~500nS，输出频率调节范围：1Hz~4MHz，通过外部的使能电平，控制激光输出。驱动板采用线性温度控制，消除PWM控温的开关干扰，更适合于种子源的稳定性。内部设置上升沿调节电位器，峰值功率调节电位器，方便调节使用。指标如下：

1 输入电压 8V；

2 可以通过金橙子打标卡的DB25控制接口控制脉冲输出；

3 USB内控软件电脑接口，可设置LD的频率，脉宽，开启和关闭；

4 种子源脉宽可调节宽度范围：1nS~500nS；

5 输出频率调节范围：1Hz~4MHz,长脉宽时，电流和频率需降额；

6 具有脱机运行功能，通过外部的开关，点动控制激光输出；

7 LD恒流输出电流可以通过电位器微调；

8 通过修改电阻阻值，可以更改LD电流值；

9 LD电流范围0~100mA，取样电阻40Ω；(附带了MOS管和电阻，如果需要其他的电流值可以自行修改)

10 LD电压范围1V~3V均可；

二 控制板组成

LD种子源驱动板（线性控温）。

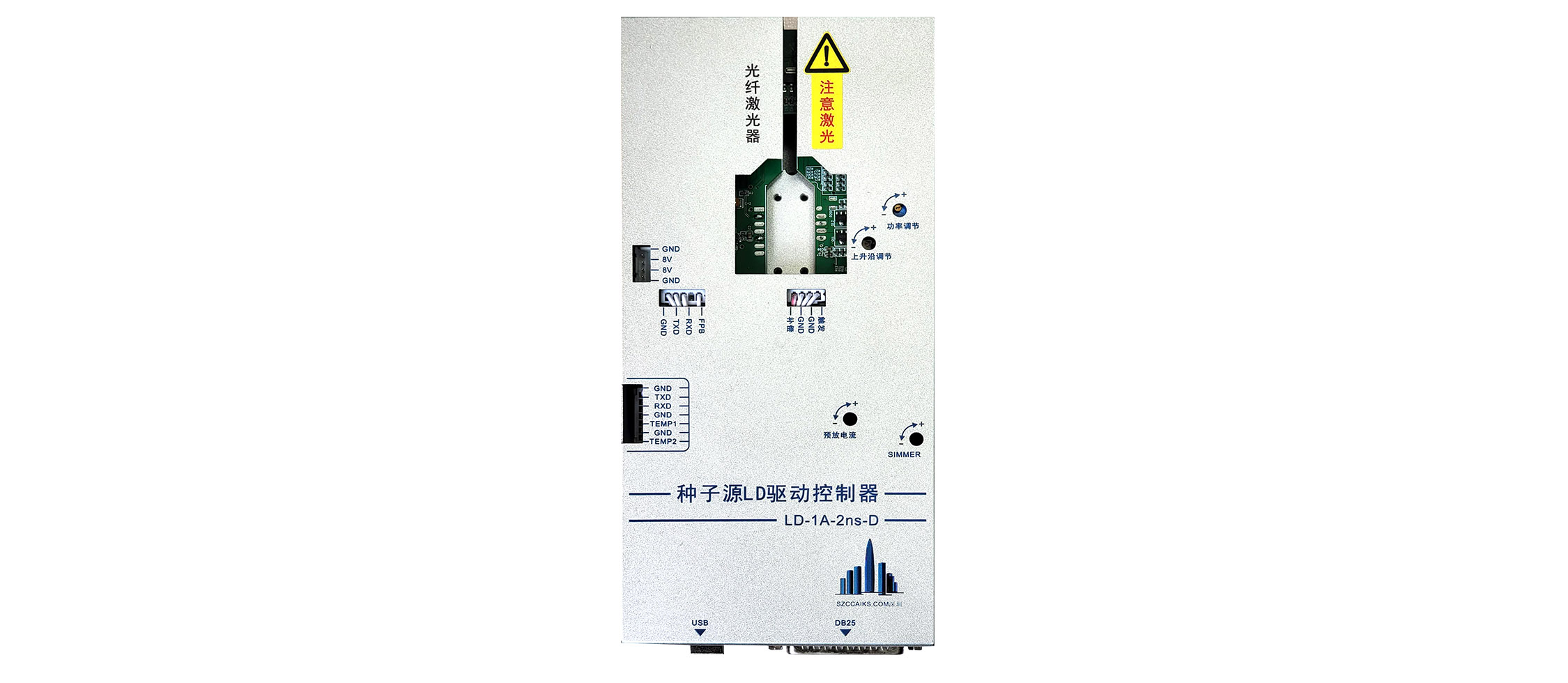

图1外观连接电脑







 尺寸

大致尺寸，长度213.5mm*宽度104mm*高度40.5mm(不包含连接器部分)
