DI-1000-IV（30A1000V）型二极管反向恢复时间电脑程控测试系统 （智能识别示波器曲线）
B：二极管反向电流输出值≥100A
C：电脑设定二极管反向电压，范围Vr=10-1000V，步进1V
D：PID闭环控制di/dt输出，范围100-1000A/uS
E：电脑波形分析软件可读出二极管的7项指标
F：示波器波形智能分析
一 主要特点
|
A：电脑设定二极管正向电流，范围0-30A，步进0.1A B：二极管反向电流输出值≥100A C：电脑设定二极管反向电压，范围Vr=10-1000V，步进1V D：PID闭环控制di/dt输出，范围100-1000A/uS E：电脑波形分析软件可读出二极管的7项指标 F：示波器波形智能分析 |
二 应用范围
A：快恢复二极管
B：场效应管（Mosfet）寄生二极管
C：IGBT内建二极管
D：其他需要测量trr的二极管

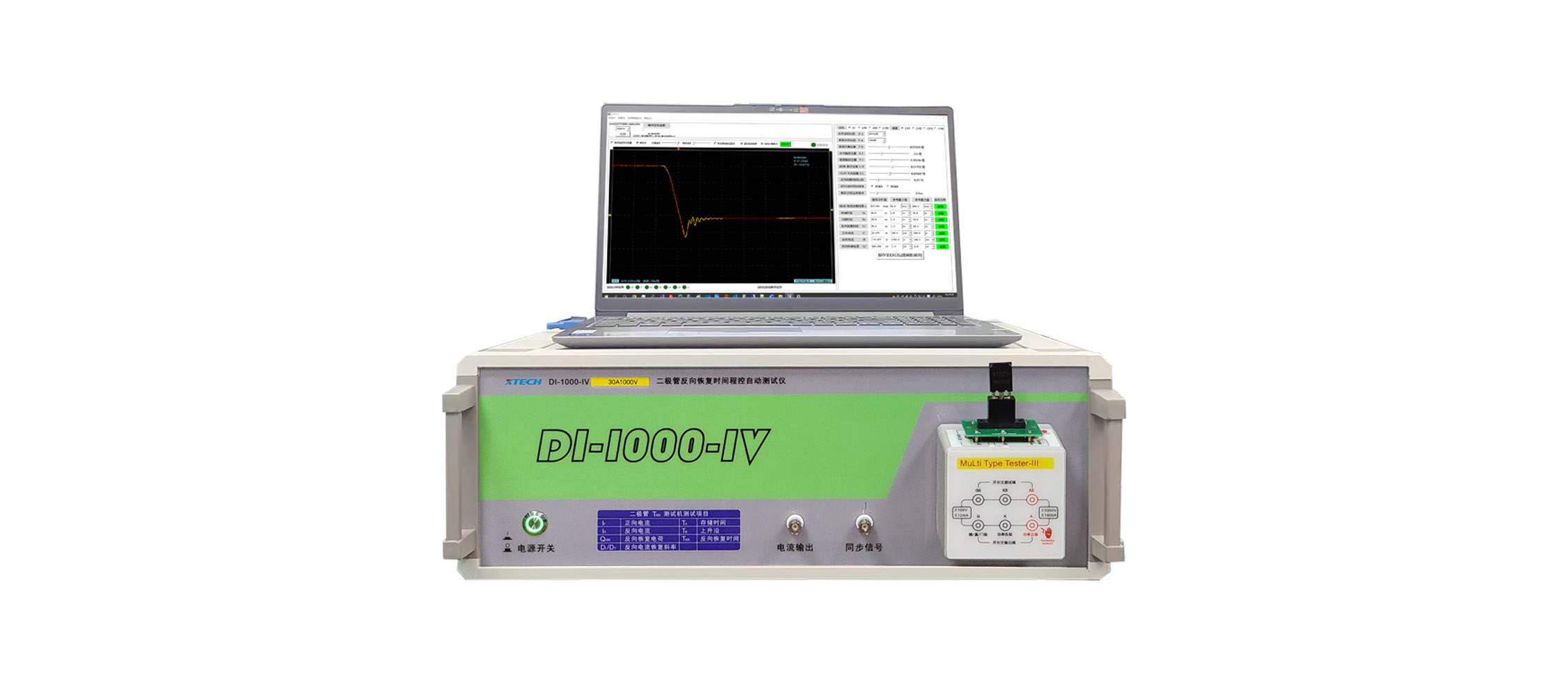

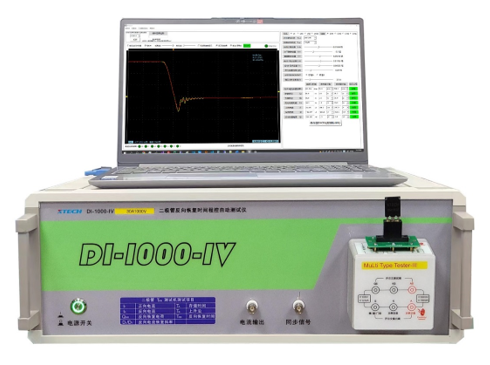

图1 TRR测试系统前面板

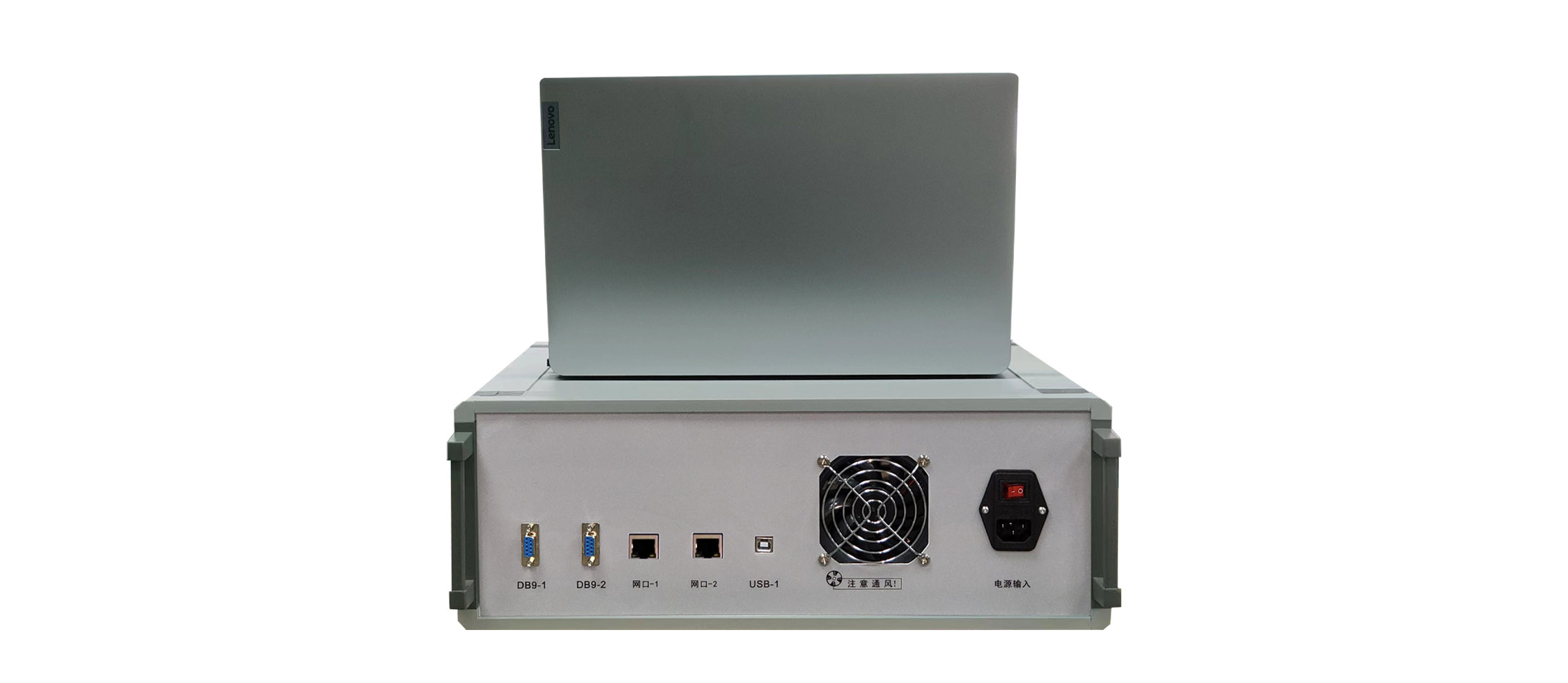

DI-1000-IV是第四代电脑控制产品，集成了电脑、示波器、trr测试仪；前三代产品为手动调节版本，由于测试对示波器的操作人员要求比较高，测试速度较慢，分析数据误差容易引入个人因素；DI-1000-IV解决示波器操作的问题，只需要在电脑上输入设置的参数，其余的设置测试项目交给电脑完成，且自动分析示波器数据，测试时间由原来的2个小时的测试时间缩短为5分钟。DI-1000-IV可以支持大功率、小功率快恢复二极管FRD和肖特基二极管的TRR反向恢复时间测试,且支持MOSFET/IGBT的寄生二极管/内建二极管。该系统设备可以实时观察测试曲线，存储测试数据，自动分析反向恢复时间相关的参数，除了二极管Trr参数外，还可以分析If、Ir、Ta、Tb、Qrr。
三 DI-1000-IV参数
|
反向恢复电流 |
≥100 |
A |
峰值，取决于二极管 |
|
反向电压 |
10-1000 |
V |
步进0.1V |
|
正向电流 |
0-30 |
A |
步进0.1A |
|
最高测量频率 |
1 |
Hz |
|
|
反向恢复电流变化率 |
50-500 |
A/s |
1000A/s可以定制 |
|
分析7项参数 |
di/dt、If、Ir、ta、tb、Trr、Qrr |
||
|
自动电流零点处理 |
支持 |
|
|
|
电脑系统 |
Win10 |
|
|
|
供电 |
220 |
VAC |
|
|
自动识别软件 |
永久免费 |
|
|
|
系统配置电脑 |
厂家自带 |
|
|
|
测试二极管封装 |
TO247 |
|
贴片和其他的封装可以定制夹具 |
|
系统尺寸 |
42深*47宽*17.5高（不包括把手和连线） |
||
|
|
|
|
|
五 DI-1000-IV结构介绍

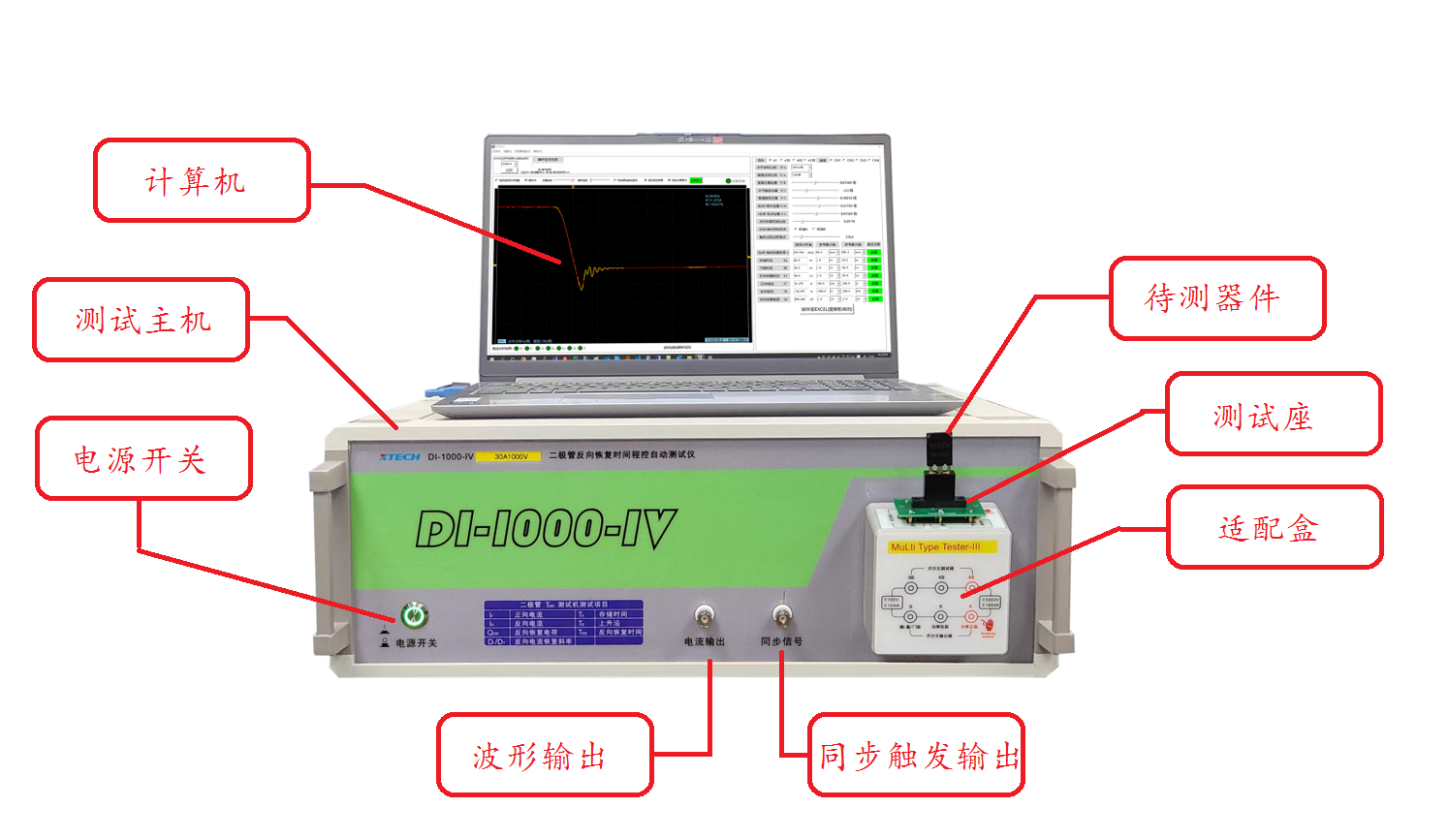

图4 DI-1000-IV的结构组成
