LD-10A-20V-D 10A20V程控高精度脉冲可调制LD半导体激光器恒流源
型号 LD-10A-20V-D
一 功能描述
1 结构简单且容易实现大电流输出；
2 模块化设计且具有程控功能；
3 调制速度快，上升沿约20uS，下降沿15uS；
4 辅助电源8V，可定制输出使用；
5 底部散热，安装方便；6 底部孔固定，简单方便；
二 指标
1 电源输入：24V±1V 2 电源输出：0~10A
3 电压输出：0~20V 4 上升沿：约20uS
5 下降沿：约15uS 6 辅助电源：8V2A，可定制输出使用
7 内部信号发生器：有 8 内部外部触发信号切换：FPGA数字芯片切换
9 调Q延时控制器：FPGA数字延时 10 程控功能：TTL232
三 电源板尺寸

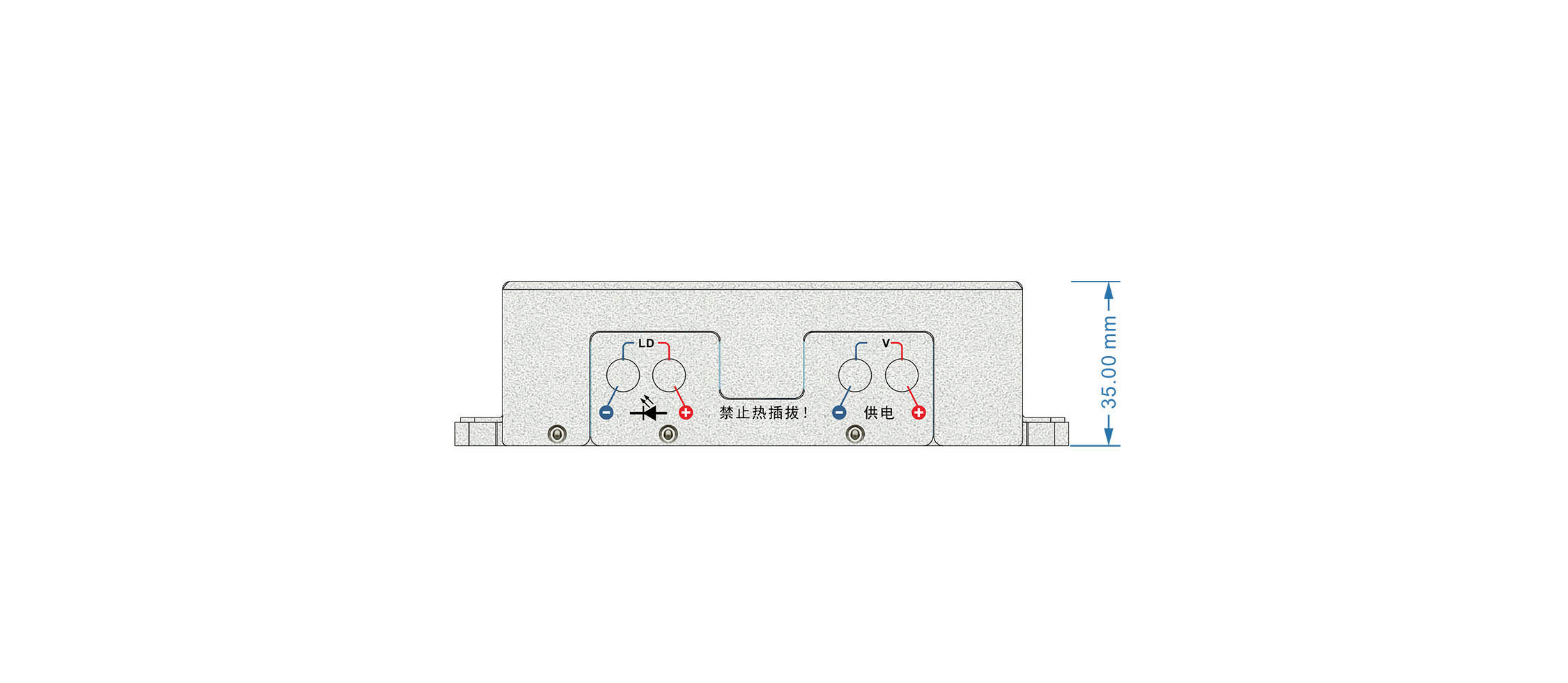

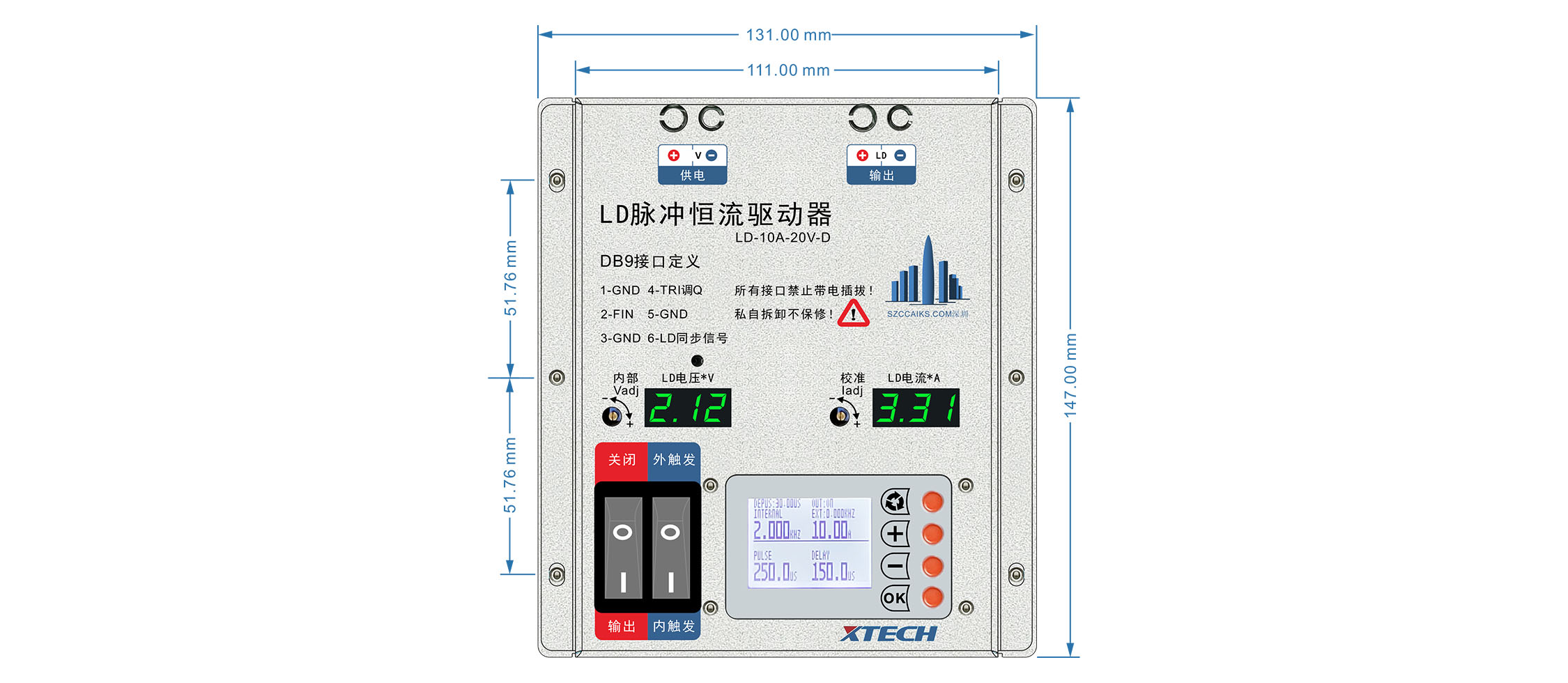

电源板尺寸： L:147mm *W:131mm*H:35mm（改尺寸不包括连接器和按钮的高度）.模块底部散热片具有6个定位孔，定位孔为M3的螺丝，尺寸如图
