LD-11V-18A-10kHZ-TEC型 自适应半导体激光脉冲驱动器

    LD-11V-18A-10kHZ型自适应半导体激光器脉冲驱动器是XTECH为半导体激光器的驱动控制或脉冲恒流应用场合最新研制的带有自适应偏置电压调节和大电流TEC控制器的专用恒流驱动电源。用户通过触摸液晶屏配置触发参数后，机器可输出高达18A、11V的脉冲或连续电流。由于自适应调节功能的实现，使得用户可以免去配合示波器手动调节恒流偏置电压的步骤，极大的简化了用户的工作量。机器内部采用高精度数字控制技术，输出的电流、触发频率频率、脉冲宽度可通过具有触摸功能的液晶屏快速的进行调节，相比于传统的模拟器件控制方案，本机在克服了由于温度等环境因素而造成的脉宽输出抖动严重等现象的情况下，极大简化了用户上机调节的时间和步骤，并且保证了输出电流无过冲、毛刺和尖峰。

此外，机器内部配备了功率高达240W的TEC驱动模组（最大输出24V 10A），并可将温度、温控PID参数等通过液晶屏进行实时的配置，以方便用户在各种应用场合中使用。

脉冲恒流偏置电压0-11V自适应自动调节

升上/下降沿＜15uS @ 18A

典型应用场合

科研激光器或协同激光器机头工作

半导体激光器驱动控制

脉冲恒流应用

大功率恒流源

性能参数（标准测试环境（25℃））

驱动器主机面板与功能

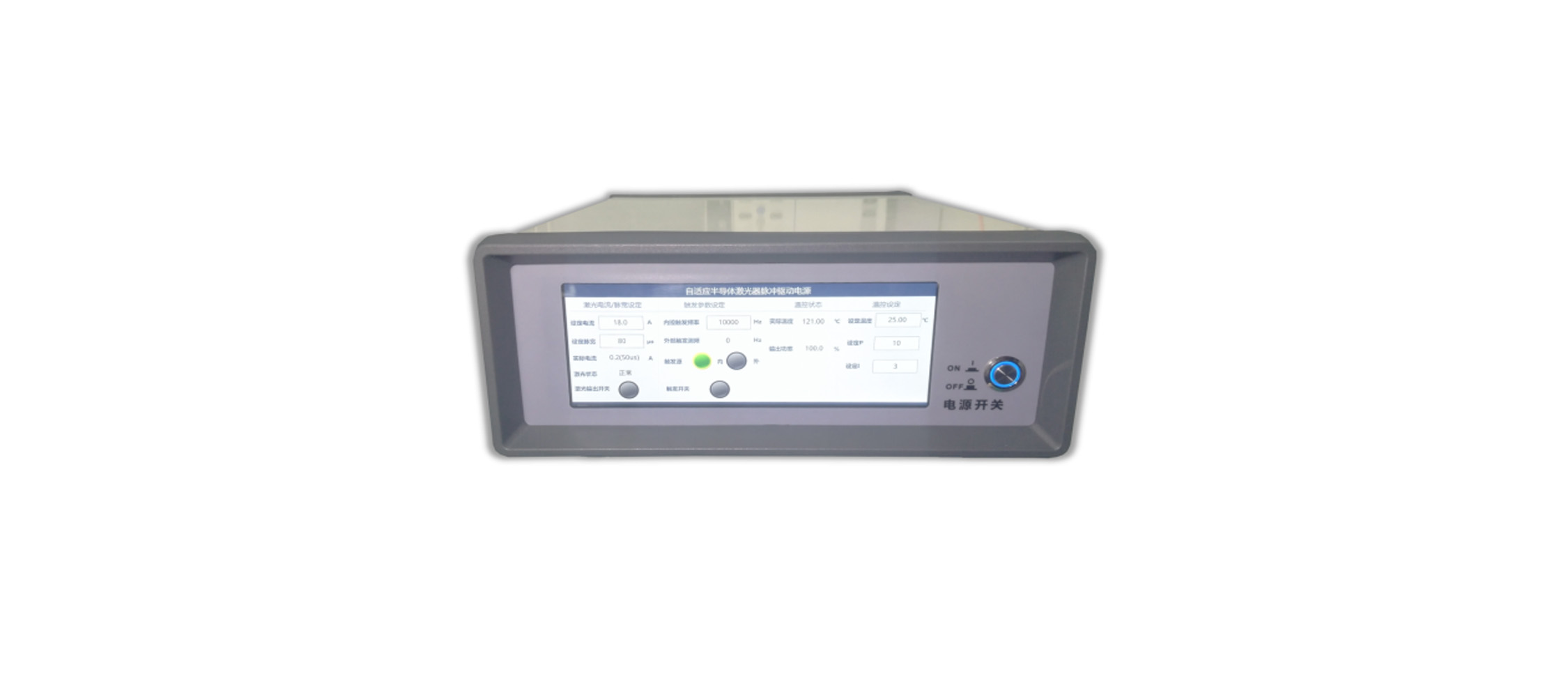

驱动器前面板

 LD-11V-18A-10kHZ-TEC型自适应半导体脉冲驱动器前面板上的各个功能如下：

供电开关： 机器供电电源开关按钮。按下，将为机器上电。

功能区1：（电流强度/脉冲宽度设定功能区）用户通过此区域可对脉冲电流的幅度、触发频率和开启/关闭激光输出使能进行配置，并读取当前在特定脉冲时段的实时电流值。

功能区2：（输出触发频率设定功能区）用户通过此区域可对输出脉冲的频率进行配置。若用户需要机器工作于连续模式（输出直流恒流），则需要满足条件：。

功能区3：（温控显示/PID设定调节功能区）此区域为温控功能区。在此功能区中，用户可读取当前通过外挂NTC3435-10K传感器所读取的温度信息和当前内部TEC控制器的输出功率参数，并可通过此区域进行温度PID参数的整合设定。

（提示：初次调试，建议将P值和I值调至较小值，再逐步调节直至合适值。）

驱动器后面板

LD-11V-18A-10kHZ-TEC型自适应半导体脉冲驱动器后面板上的各个功能如下：

220V开关/保险/供电插座：此处为机器电源总开关和保险丝、220V电源连接线接口。若是更换保险丝，请更换为250V 10A或以上的保险丝。

散热风扇：此处为机器内部散热用风扇。使用时注意请勿遮盖。

13W3输出连接埠：机器采用13W3型连接器将恒流功率、TEC控制信号、NTC3435温控探头进行连接。此连接埠外接配套的13W3连接器的公头连接线。在连接时，请确保此处的连接时可靠的。
