大功率多路LD激光器TEC电源集成控制电源
B:5A 30VLD恒流驱动支持脉冲模式和连续模式
C:10A24V TEC温度控制
D:兼容手动控制
E:兼容电脑控制
F:同步输入输出触发
一:主要特点
A:12A 36VLD恒流驱动支持脉冲模式和连续模式 B:5A 30VLD恒流驱动支持脉冲模式和连续模式 C:10A24V TEC温度控制 |
D:兼容手动控制 E:兼容电脑控制 F:同步输入输出触发 |
二:应用范围
A:半导体激光器 系统集成
三:参数
1 半导体二极管恒流驱动电源
测试参数名称 |
恒流范围 |
电压范围 |
分辨率 |
精度 |
半导体驱动1 |
0~12A |
0~36V |
0.01A |
1%+0.1A |
半导体驱动2 |
0~5A |
0~30V |
0.01A |
1%+0.05A |
2 半导体二极管温度控制
测试参数名称 |
电流流范围 |
电压范围 |
分辨率 |
精度 |
温度控制 |
0~10A |
0~24V |
0.01℃ |
1%+0.1℃ |
探测器类型 |
PT1000 |
|
|
|
温度范围 |
-30~210℃ |
|
|
|
3 其他辅助电源
连接器 |
脚位 |
电压 |
电流 |
类型 |
#1 |
5 |
12V |
5A |
正极 |
#1 |
6 |
12V |
5A |
负极 |
#1 |
7 |
24V |
6A |
正极 |
#1 |
8 |
24V |
6A |
负极 |
连接器 |
脚位 |
电压 |
电流 |
类型 |
#2 |
1 |
5V |
5A |
正极 |
#2 |
2 |
5V |
5A |
负极 |
#2 |
3 |
5V |
5A |
正极 |
#2 |
4 |
5V |
5A |
负极 |
#2 |
5 |
24V |
4.5A |
正极 |
#2 |
6 |
24V |
4.5A |
负极 |
#2 |
7 |
24V |
4.5A |
正极 |
#2 |
8 |
24V |
4.5A |
负极 |
连接器 |
脚位 |
电压 |
电流 |
类型 |
#3 |
1 |
24V |
6A |
正极 |
#3 |
2 |
24V |
6A |
负极 |
#3 |
3 |
12V |
40W |
正极 |
#3 |
4 |
12V |
40W |
负极 |
#3 |
5 |
6A/TEC |
输出 |
A |
#3 |
6 |
6A/TEC |
输出 |
B |
#3 |
7 |
6A/TEC |
探测器 |
PT1000 |
#3 |
8 |
6A/TEC |
探测器 |
PT1000 |
连接器 |
脚位 |
电压 |
电流 |
类型 |
#4 |
1 |
电脑通信口 |
RS232 |
GND |
#4 |
2 |
电脑通信口 |
RS232 |
TXD |
#4 |
3 |
电脑通信口 |
RS232 |
RXD |
#4 |
4 |
声光调Q1 |
RS232 |
GND |
#4 |
5 |
声光调Q1 |
RS232 |
TXD |
#4 |
6 |
声光调Q1 |
RS232 |
RXD |
#4 |
7 |
声光调Q2 |
RS232 |
GND |
#4 |
8 |
声光调Q2 |
RS232 |
TXD |
#4 |
9 |
声光调Q2 |
RS232 |
RXD |
#4 |
10 |
电光调Q1 |
RS232 |
GND |
#4 |
11 |
声光调Q1 |
RS232 |
TXD |
#4 |
12 |
声光调Q1 |
RS232 |
RXD |
#4 |
13 |
电光调Q2 |
RS232 |
GND |
#4 |
14 |
声光调Q2 |
RS232 |
TXD |
#4 |
15 |
声光调Q2 |
RS232 |
RXD |
#4 |
25 |
12V |
40W |
正极 |
#4 |
26 |
12V |
40W |
正极 |
#4 |
27 |
12V |
40W |
负极 |
#4 |
28 |
12V |
40W |
负极 |

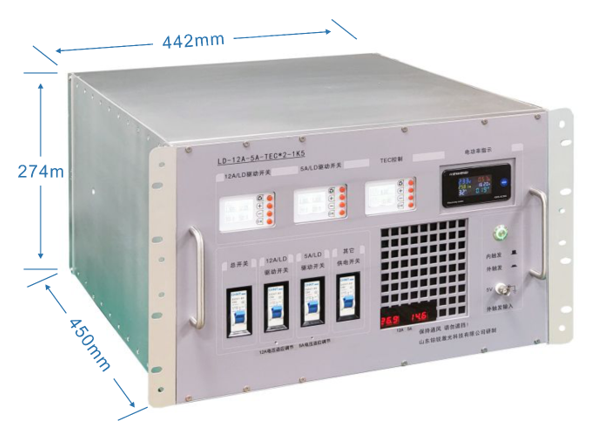

四:前面板

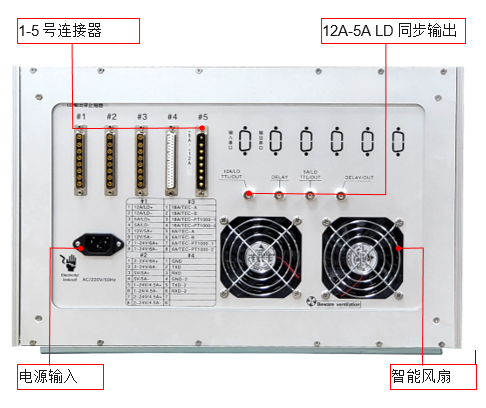

五:后面板
电源尺寸和重量
电源尺寸为宽度442mm*高度274mm*深度450mm(不含把手和连接线),净重重量为21kG
