780nm激光器控制器

一：应用范围

大功率连续半导体激光器的电源监测控制、

多路激光器/镜片温度监测控制

二、特点

1.       专为激光光源设计，可存储6组激光功率与温控参数。

2.       提供多达72路的PTC温度控制与监测，并可单独设定调节。

3.       提供多达8路的激光器测温点，并支持超温报警并关闭激光电源。

4.       提供一路激光器内部温湿度气压监测功能

5.       使用SD卡存储温度控制数据，方便批量编辑。

6.       主机与温控板通信丢失时能自动关闭激光器输出，防止激光器过热损坏。

三：电源参数

四：前面板介绍

（一）  前面板介绍：

1.       电源开关：用于电源的启动和关闭；

2.       液晶屏：用于显示电源当前通讯状态

3.       状态指示灯：指示电源当前状态。

4.       存储卡接口：插入一张128M-16G的SD卡，存储6组温度控制数据

5.       急停开关：按下后急停激光电源。

其中，状态指示灯上层四个为红色指示灯，下排为绿色指示灯。

红色指示灯分别为 待机 出光 急停 错误。

激光关闭时待机灯亮，激光开启时出光灯亮。若主机面板的急停按下、操作面板的急停按下、操作面板的绿色按钮抬起时，都将触发急停动作，急停灯亮，激光电源将关闭。

若激光器超温、激光温控通信失败等故障发生，错误灯发亮并关闭激光电源输出。故障恢复后自行熄灭，但激光电源仍被关闭，需要手动再次开启激光。

  绿色指示灯用于指示主机与外围设备的通讯指示。HMI为与操作面板的通讯状态，电源1 2 为两台激光电源的通讯指示，外设为与激光器内的温控板单元的通讯指示。

五：后面板介绍

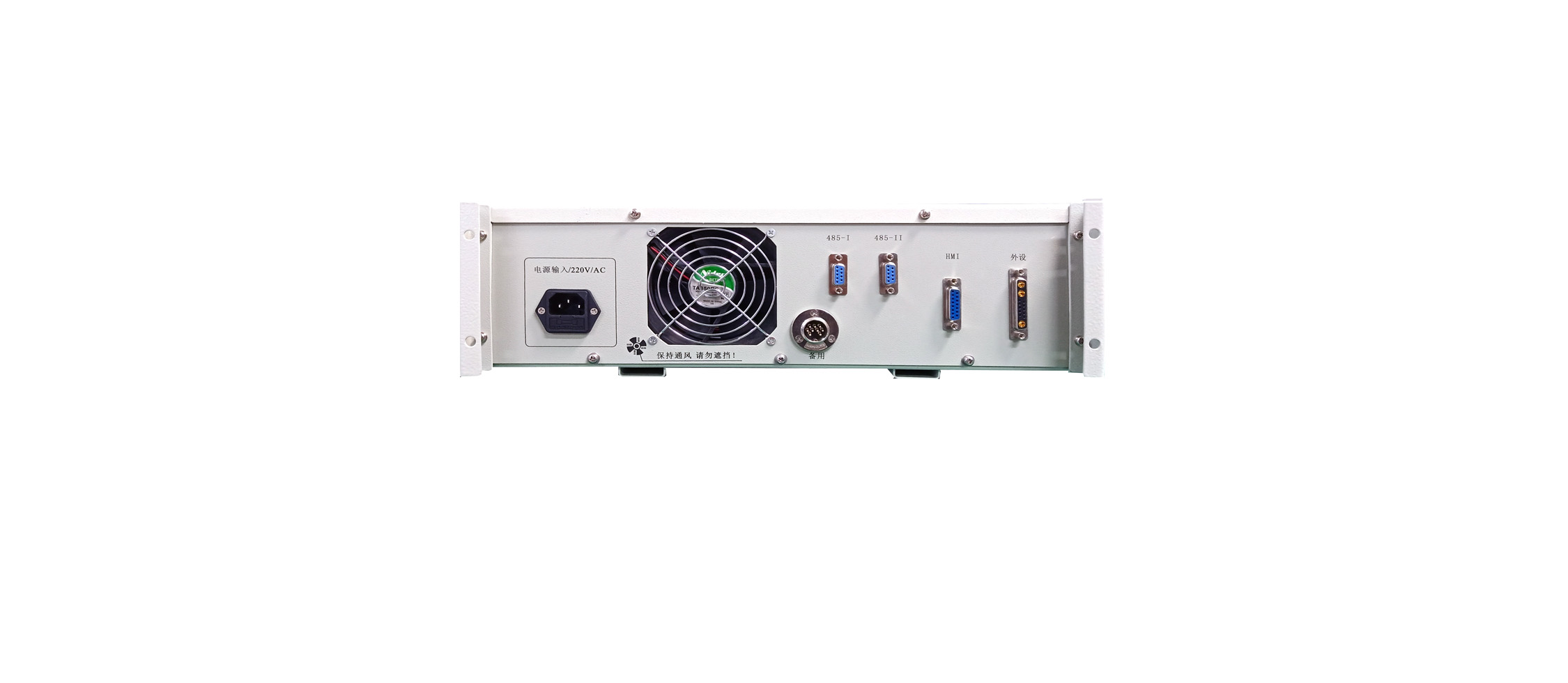

1.220VAC输入：将产品附件中的电源线一端接入此插口，另一端接入220V50Hz市电。此输入端内置6A保险丝，并配备了一个备用保险丝。

2.激光电源接口:9芯连接器用于连接两台LIPA型激光电源，485通讯与急停接口。其中1脚为485+ 2脚为485- ，678脚为急停输出端，为一组继电器的常开常闭触点。

3.操作面板接口: 15芯连接器用于连接专用的操作面板

4.激光器温度控制器接口：13W3连接器用于连接激光器，为激光器内部的温控单元供电并与其通过485总线通讯。
