PWS-120-8.4型 标准光源用程控0.05%精度多参数日志记录多灯匹配钨丝灯电源

一：应用范围

标准钨丝灯光源驱动电源。

高精密老化测试电源

二、特点

1. 专为标准钨丝灯光源设计，使用SD卡可存储最多50组钨丝灯参数
2. 高电压电流读取精度，电压采集分辨率0.01V，电流采集分辨率 0.0001A
3. 高电压电流控制精度，恒压精度优于±0.01V@120V，恒流精度优于±0.05%@  8.4A
4. 低纹波，高效率。带有调整管恒压降控制功能，实现高精度
5. 支持恒压、恒流、外控恒流等三种控制模式。
6. 支持仪表参数校正。
7. 支持独立的灯泡寿命计时功能，精度10秒，有进度条寿命指示功能。
8. 支持参数实时采集功能，每秒以CSV条目采集一次电压电流与外控电压，存储进相应灯具目录下，便于进行数据分析。SD卡的大容量存储空间可实现多组灯泡的全寿命曲线存储。
9. 支持可编程的恒流缓启动功能。

三：电源参数

四：前后面板界面介绍

• 前面板介绍：

1. 1.电源开关：用于电源的启动和关闭；
2. 2.液晶屏：用于显示电源当前状态
3. 3.机械键盘：用于设定设备参数/选取文件等功能。
4. 4.输出开关：灯参数设定/选取结束后用此开关打开/关闭灯泡
5. 5.存储卡插口：插入一张128M-16G的SD/SDHC卡，用于存储灯泡参数及点灯数据。

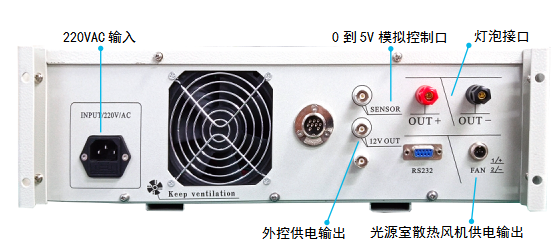

1.220VAC输入：将产品附件中的电源线一端接入此插口，另一端接入220V50Hz市电。此输入端    内置10A保险丝，并配备了一个备用保险丝。

2.0到5V模拟控制口：外接0-5V输入控制本电源0-8.4A输出，端子外接负，端子内芯接正。（请  不要输入超过5V电压，否则会烧坏电源）。

3.灯泡接口: 该香蕉插头接口用于连接灯泡

4.光源室散热风机供电：用于钨丝灯光源室的散热，最大输出2A。
