两路50W812nm调制光源LD-7A-13V-20kHZ-2TEC-半导体激光器电源-含TEC控温
1.两路0-7A可调恒流脉冲
2.0-13V可调恒流驱动电源
3. 0-20kHZ可调脉
4. 0-5000uS可调脉宽输出
5.输出平稳无过冲尖峰
6.电流波形实时显示
7. 计算机上位机通信控制（选）
8.内置双路制冷TEC控制器
9.水冷小体积
l 科研激光器
l 协同激光器机头工作
l 半导体激光器驱动控制
LD-7A-13V-TEC-2型半导体激光器脉冲驱动源是XTECH专为半导体激光器的驱动控制应用场合所研制的专用脉冲驱动光源。其内部大量采用数字控制技术，使得本机器输出的电流、频率、脉冲宽度、时间延时均可相互独立的调节。相比于传统模拟器件控制方案，本机器极大克服了由于温度等环境因素而造成的延时脉宽输出抖动严重等现象，并且保证了输出电流无过冲、毛刺和尖峰。
此外，本驱动器支持通过USB接口连接计算机（选配），用户可通过此接口连接上位机进行操作。当然，用户亦可通过机器前面板上的参数调节区域很方便的对每一个参数进行独立的配置，并在液晶屏上观察参数的调节和输出状态或波形。掉电存储功能将保证用户在再次冷启动时跳开繁琐的参数设置过程，从而快速展开相应的工作。机器内置的两路TEC驱动器，用户可通过前面板单独调节其温控PID参数，从而满足各种应用环境的需求。
|
类型 |
数值 |
单位 |
备注 |
|
|
激光波长 |
812 |
nm |
可以通过温度调节微调波长 |
|
|
激光功率 |
50 |
W |
|
|
|
激光输出通道 |
2 |
CH |
|
|
|
Spectral Width |
1.7 |
nm |
FWHM |
|
|
Spectral Width |
2.7 |
nm |
1/e2 |
|
|
Divergence NA |
0.16 |
|
90% POWER INCL |
|
|
供电电压范围 |
AC 220 |
V |
50/60 HZ |
|
|
工作供电电流 |
≤5 |
A |
|
|
|
LD恒流供电电压 |
0-13 |
V |
通过偏置旋钮调节 |
|
|
LD恒流输出电流 |
0-7 |
A |
可调 |
|
|
LD恒流分辨力 |
0.1 |
A |
|
|
|
输出LD信号频率 |
0-20 |
kHZ |
可调 |
|
|
LD频率分辨力 |
0.1 |
HZ |
|
|
|
输出LD脉宽范围 |
0-5000 |
uS |
可调 |
|
|
脉宽调节分辨力 |
0.1 |
uS |
|
|
|
LD电流上升时间 |
≤20 |
uS |
|
|
|
LD电流下降时间 |
≤20 |
uS |
|
|
|
最高工作频率 |
2000 |
HZ |
激光泵浦频率 |
|
|
脉冲恒流源稳定性 |
优于0.25% @ H |
|
||
|
外部触发信号电平 |
TTL |
|
|
|
|
输入调制信号幅度 |
3.3 |
V |
|
|
|
输出同步信号幅度 |
3.3 |
V |
|
|
|
TEC驱动器电压 |
0-24 |
V |
|
|
|
TEC驱动器电流 |
0-10 |
A |
|
|
|
通讯接口 |
USB |
|
||
|
存储温度 |
-20至+50 |
℃ |
工作时为风冷 |
|
|
主机尺寸 |
宽35*高14.5*深42 |
CM |
主机尺寸，不含测试盒与电源线 |
|
|
重量 |
≈5 |
Kg |
|
|

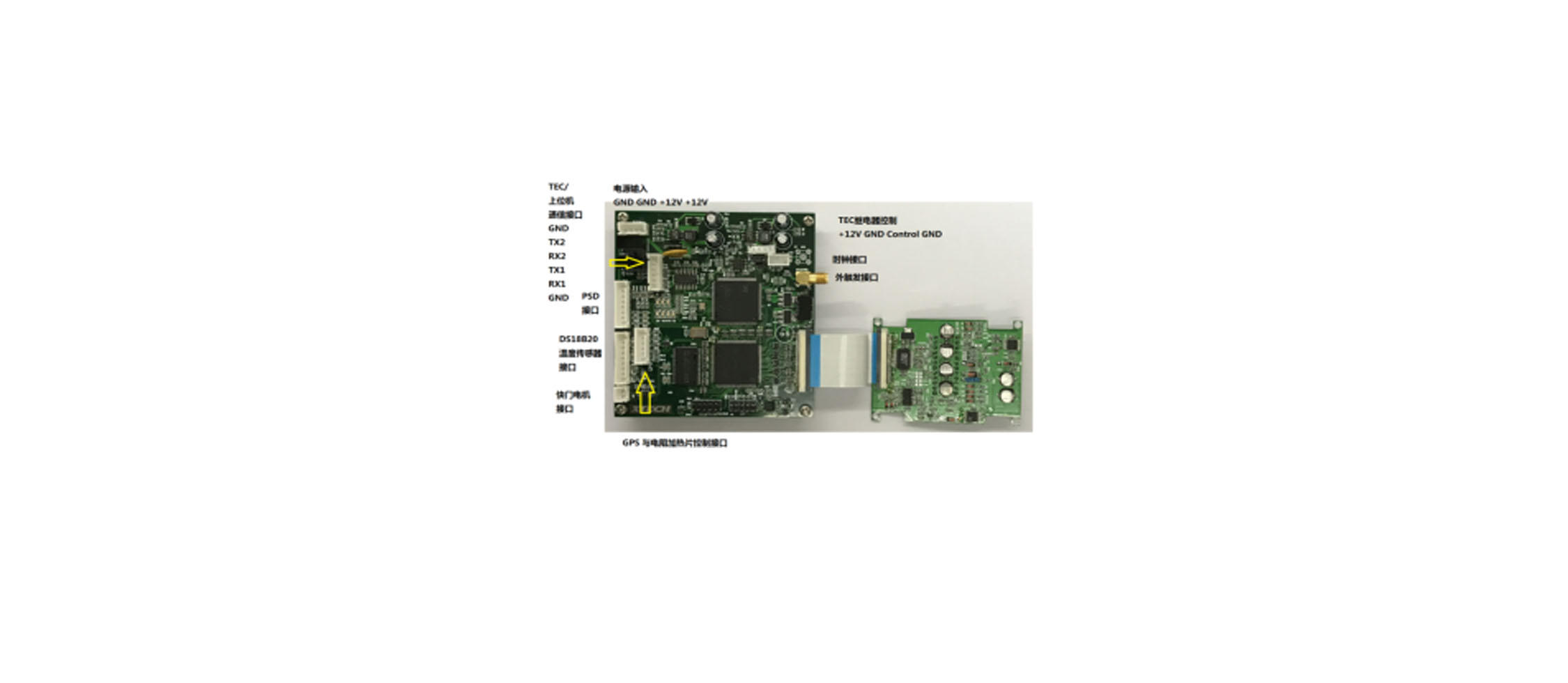

经过第三代软件和硬件电路的改进，电流显示增加了波形显示，客户不用示波器便可以读取LD光脉冲的上升和下降沿，频率脉宽延时表使用FPGA芯片，控制抖动由200nS降低到10nS，控制由3个表头缩减到1个；双路控温由两个控制表缩减到1个表，且显示界面做了优化！输出开关采用金属按键，手动调节体验很好。

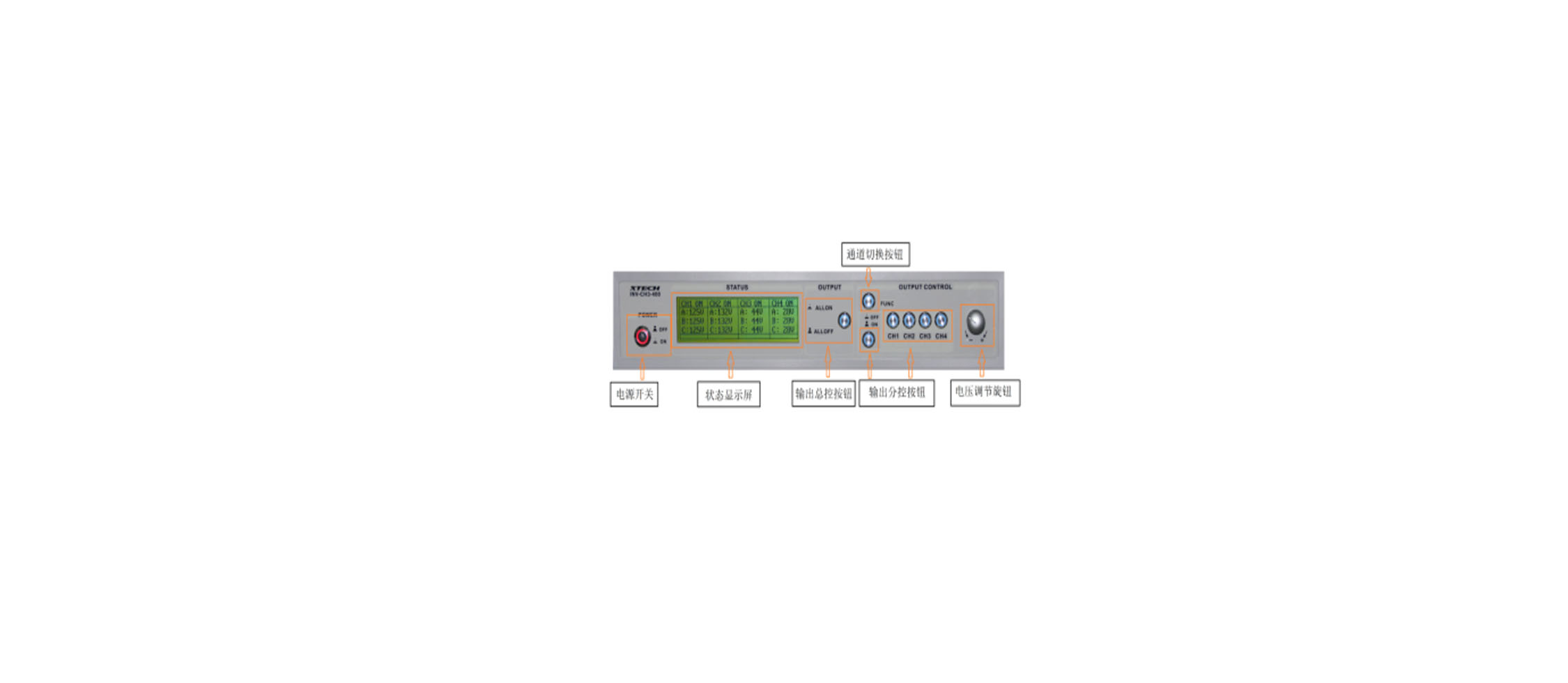

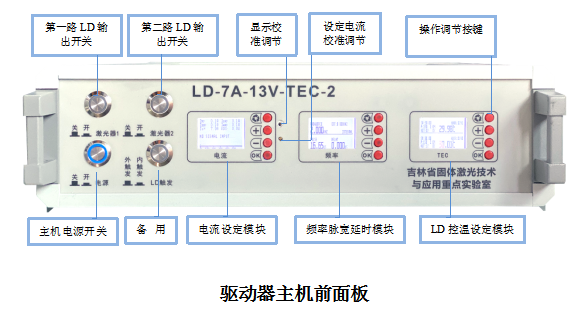

LD-7A-13V-TEC-2型半导体激光器脉冲驱动器前面板上的各个功能如下：
电源开关： 机器供电电源开关按钮。按下，将为机器上电。
第一路LD输出开关：LD驱动输出允许开关。按下，则使能第一路LD驱动输出。
第二路LD输出开关：LD驱动输出允许开关。按下，则使能第二路LD驱动输出。
LD触发开关: 备用

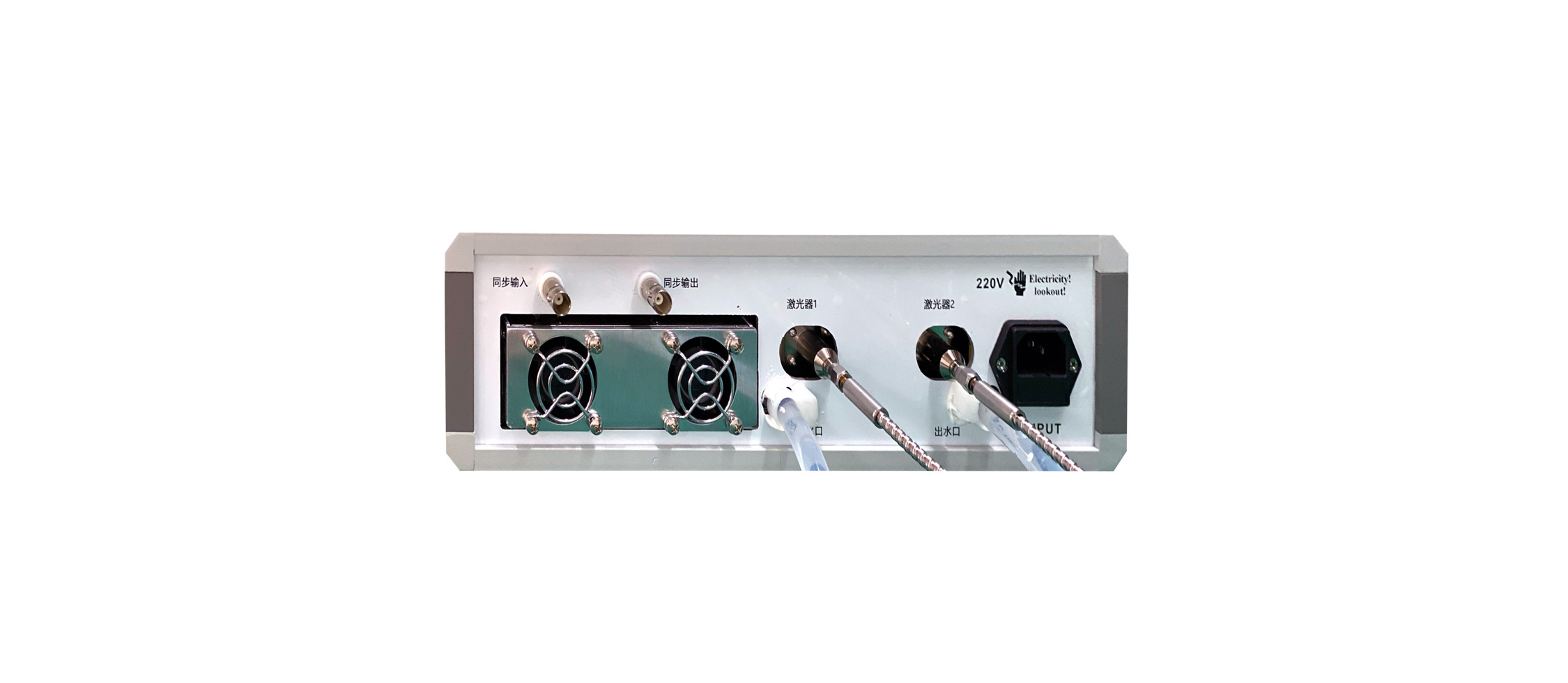

LD-7A-13V-TEC-2型半导体激光器脉冲驱动器后面板上的各个功能如下：
220V开关/保险/供电插座：此处为机器电源总开关和保险丝、电源连接线接口。
水冷出水口、进水口：为了使得机器尺寸更小，使用低压力水流循环替代风冷。
散热风扇：此处为机器内部散热用风扇。使用时注意请勿遮盖。
DB-9通讯连接埠：此处通过RS-422电平与计算机的上位机进行通讯，并接受上位机的控制
泵浦外部同步触发信号输入：LD外部触发信号输入端，输出幅度3.3V的脉冲信号。
调Q外部触发信号输入：外置调Q模块外部触发信号输入端，输出为3.3V的ttl信号。
第一路LD输出：此处输出激光50W峰值的激光脉冲，使用的时候切勿拔掉光纤。
第二路LD输出：此处输出激光50W峰值的激光脉冲，使用的时候切勿拔掉光纤。
