LD-15V-20A-0.5uS-2.0uS-高速大电流脉冲驱动模块

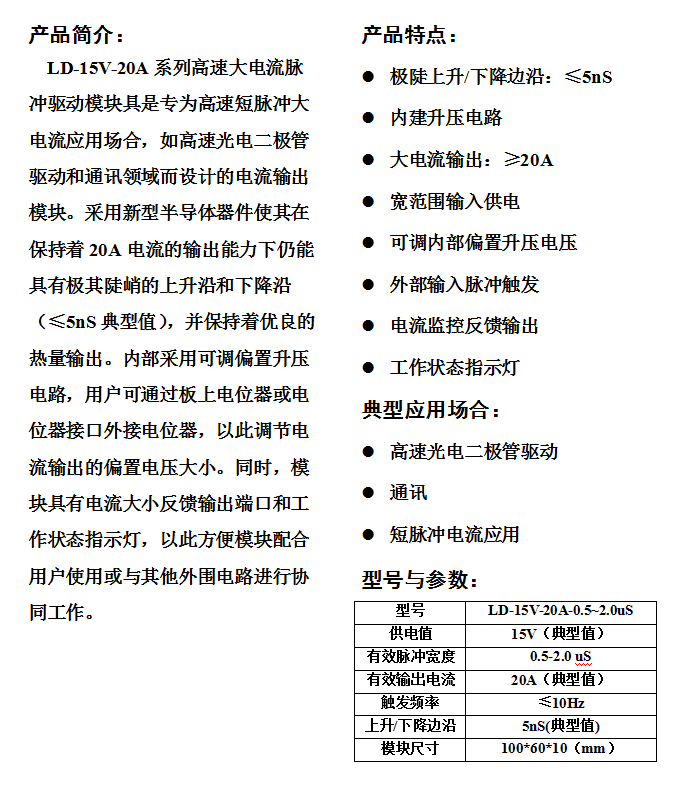

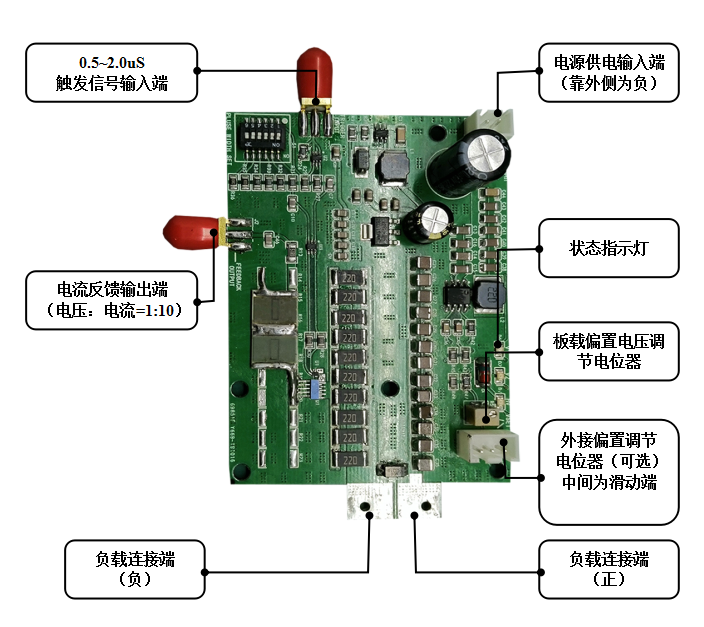

LD-15V-20A系列高速大电流脉冲驱动模块具是专为高速短脉冲大电流应用场合，如高速光电二极管驱动和通讯领域而设计的电流输出模块。采用新型半导体器件使其在保持着20A电流的输出能力下仍能具有极其陡峭的上升沿和下降沿（≤5nS典型值），并保持着优良的热量输出。内部采用可调偏置升压电路，用户可通过板上电位器或电位器接口外接电位器，以此调节电流输出的偏置电压大小。同时，模块具有电流大小反馈输出端口和工作状态指示灯，以此方便模块配合用户使用或与其他外围电路进行协同工作。
性能参数
|
类型 |
数值 |
单位 |
备注 |
|
供电电压范围 |
DC7~25 |
V |
|
|
静态工作电流 |
≤20 |
mA |
典型值 |
|
输入信号幅度范围 |
0-5.0 |
V |
|
|
输入信号脉冲宽度 |
0.5-2.0 |
uS |
VH：3.0V VL：2V |
|
偏置电压调节范围 |
VCC-50 |
V |
可选外接电位器实现更大范围调整 |
|
最大输出电流 |
≥20 |
A |
|
|
上升/下降沿 |
5 |
nS |
典型值 |
|
内部电流采样电阻 |
0.1 |
Ω |
合2.3Ω电阻，可由此计算偏置电压的范围 |
|
内部限流电阻 |
2.2 |
Ω |
|
|
输入输出接口类型 |
SMA |
触发信号与反馈信号 |
|
|
上电正常指示灯 |
蓝色 |
|
|
|
稳压正常指示灯 |
黄色 |
|
|
|
偏压正常指示灯 |
绿色 |
偏压≥30V时亮起 |
|
|
工作环境温度 |
15-45 |
℃ |
典型工作温度范围 |
|
尺寸 |
100*60*10 |
MM |
不含SMA输出端 |
