LH-J10K-2kV型 10kHz加压调Q驱动
A:重复率0-10kHz B:晶压100-2kV连续可调
C:高压脉冲沿<10.0ns D:TTL电平触发
E:延时<50ns F:12V供电,满负荷电流小于1A
G:差分输出, H:加压式电光调Q
I:高压恢复时间小于3μs
一:主要特点
A:重复率0-10kHz B:晶压100-2kV连续可调 C:高压脉冲沿<10.0ns D:TTL电平触发 E:延时<50ns F:12V供电,满负荷电流小于1A G:差分输出, |
H:加压式电光调Q I:高压恢复时间小于3μs
|
二:应用范围 (驱动“普克尔斯盒”)
A:KD*P B:LiNbO3 C:其它
三:电源参数
类型 |
数值 |
单位 |
备注 |
输出电压 |
100-2000 |
V |
|
高压脉冲上升沿 |
<10.0 |
nS |
当负载<3pF时, |
调Q晶体 |
KD*P、LiNbO3 |
|
|
延时 |
无延时 |
|
实际延时约50ns |
延时抖动 |
- |
|
|
高压恢复时间 |
<3 |
μS |
当负载为3pF时,10%至90% |
输出接口 |
高压BNC |
|
|
电源输入 |
12 |
V |
|
功耗 |
<12 |
W |
10kHz,2kV |
工作频率 |
0-10k |
Hz |
支持单脉冲工作 |
触发信号上升沿 |
<1 |
uS |
|
触发信号最高电平 |
3.3-5.0 |
V |
TTL电平 |
四:调Q驱动简介

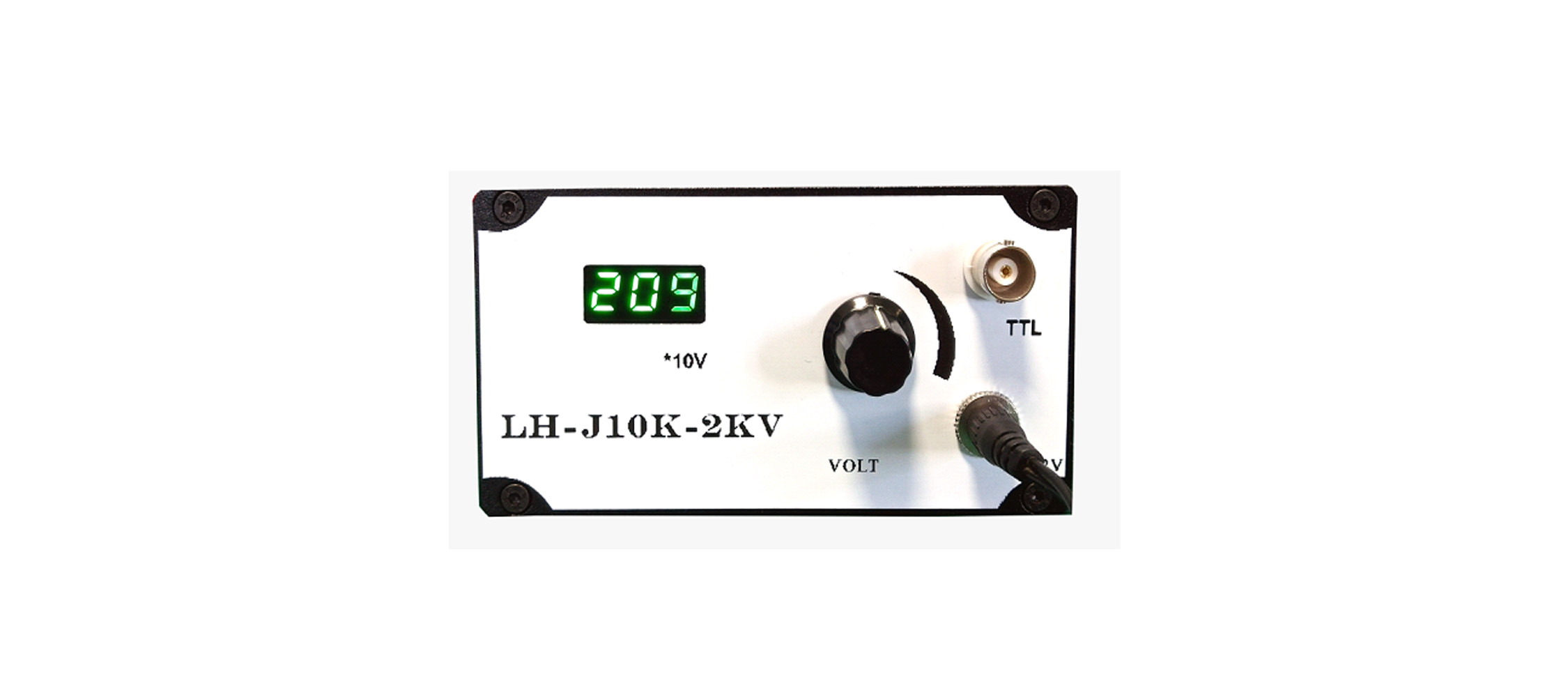

图1 前面板图
1、TTL:输入触发信号为3.3V-5VTTL电平,触发为上升沿触发,信号吸收的电流小于10mA。本电源由于内部功率元器件的限制,为防止频率过高而损坏电源,触发信号输入频率不应超过电源额定频率10kHz。请注意,该接口应在关机时连接,请勿开机连接,防止接触不良造成短时间超频损坏电源。
2、VOLT: 该旋钮用于调节晶体电压。调节范围为100V-2kV,顺时针增大电压,逆时针减小电压。
3、DC12V: 电源输入端,接入12V供电电压,无触发时静态电流<200mA。
请使用随机配送的开关电源适配器供电。
4、电压显示表:x10后为输出脉冲电压。

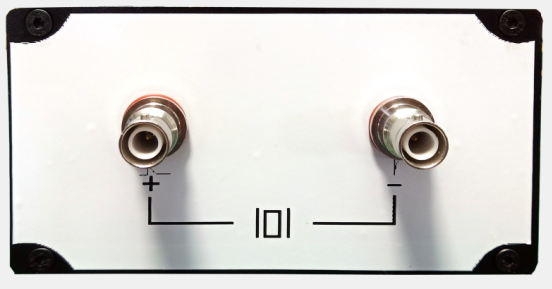

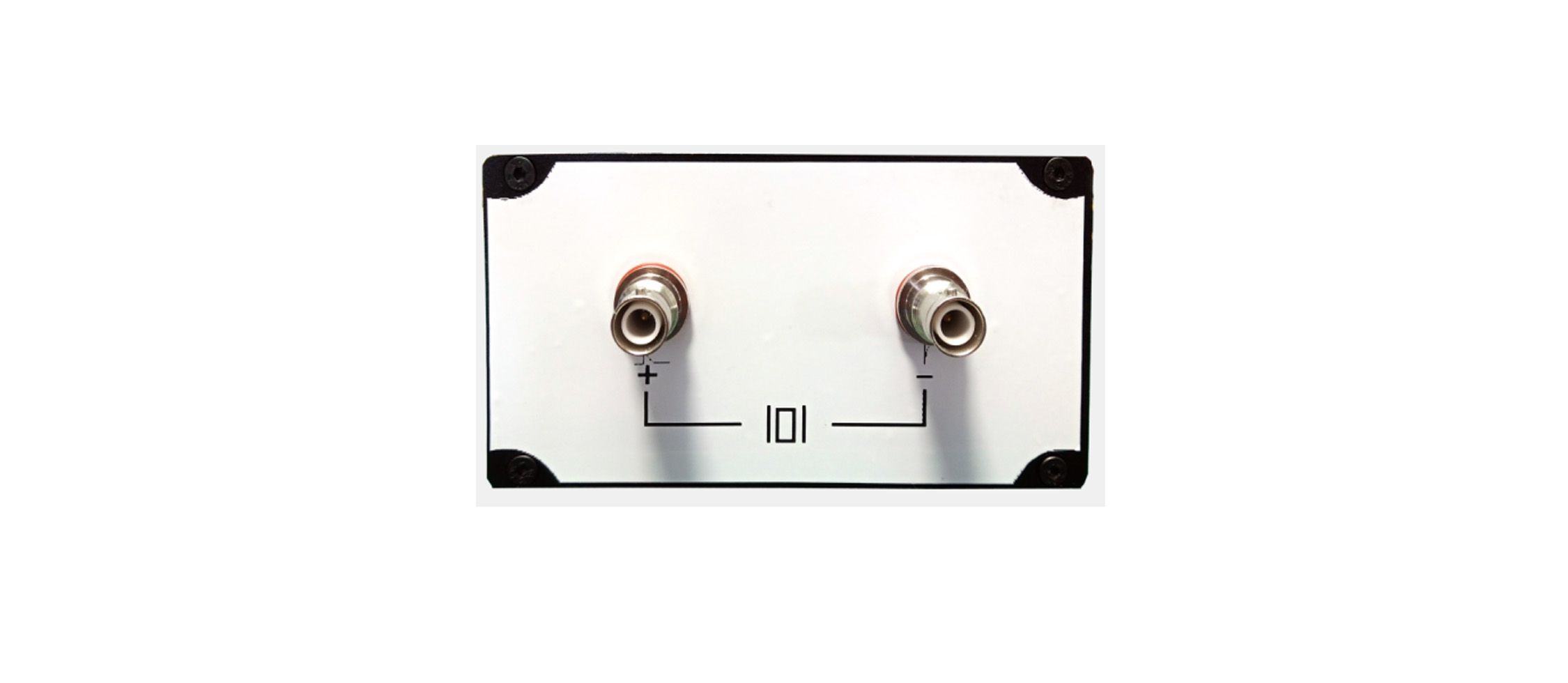

图2 调Q驱动输出接口图
高压输出口为高压BNC接口,配送专用连接线。为保证波形边沿质量,请尽可能剪短输出连线。
注意:
1.连接或拆下晶体、连线时,请断掉电源线30秒后操作;切勿带电操作,否则将导致触电或电源损坏;
2.通电前请务必检查晶体的连接情况,使用高压胶带做好连线绝缘,切勿将输出线芯相互短路或距离过近(<0.5cm)、过度靠近其他金属(<0.1cm),触碰机壳,触碰其他电缆,触碰光学平台,触碰激光器等, 否则将导致电源、激光器、客户设备损坏;
5.3.切勿用常见示波器探头测量输出波形;因本机是差分输出,负脉冲输出不是地,如需测量波形前请务必联系我们,防止烧毁设备;
5.4 .晶体输出端在12V通电后即有高压输出;若不触发时,两个端口电压一致,对机壳电压为高压一半;即若高压设定为2kV,两个晶体端口的芯线对外壳即有1kV高压;触发后,正输出端电压迅速上升至2kV;负输出端电压迅速下降至0V。因此为了安全,在12V输入电源线断开前,严禁操作晶体及其连线,防止发生危险。
