LS03000-F型 0-60V可调3KW 单向可调电源
一:参数
类型 |
数值 |
单位 |
备注 |
直流输出电压 |
60 |
V |
|
模拟电位器控制 |
0到10 |
圈 |
|
最大输出电流 |
最大50 |
A |
正常使用降低到45A以下 |
电流分辨率 |
0.01 |
A |
|
电流稳定度 |
优于0.5 |
% |
|
电压调整范围 |
0-60.00 |
V |
|
电压分辨率 |
0.1 |
V |
|
电压稳定度 |
优于0.5 |
% |
|
电流调整范围 |
0-50 |
A |
|
最大输出功率 |
3000 |
W |
|
数显位数 |
4 1/2 |
位 |
|
平均输入电流 |
<30 |
A |
|
电源转换效率 |
85% |
|
|
输出电压精度 |
±0.5 |
V |
|
电源输入 |
220V±10% |
VAC |
市电 |
输入频率 |
50/60 |
Hz |
|
环境温度 |
-10-50 |
℃ |
|
输出纹波 |
≤250 |
mV |
|
漏电流 |
≤3.5mA/220VAC |
||
开机冲击电流 |
24-30A/AC220V |
||
短路保护 |
输出端短路时电压切断电压输出,故障排除后自动恢复电压输出 |
||
过载保护 |
最大输出功率的120%-135%电压切断输出,正常后恢复输出 |
||
过电压保护 |
最大输出电压的115%-130%切断输出,正常后恢复输出 |
||
过热保护 |
内部温度达到90度,进入保护状态(切断输出) |
||
抗震性 |
10-500HZ 2G 10min/1周期 时长60分钟 各轴 |
||
散热方式 |
高转速双滚珠散热风扇(低温时不转) |
||
重量尺寸 |
13.6kg 长430 cm *深490 cm *高147cm
|

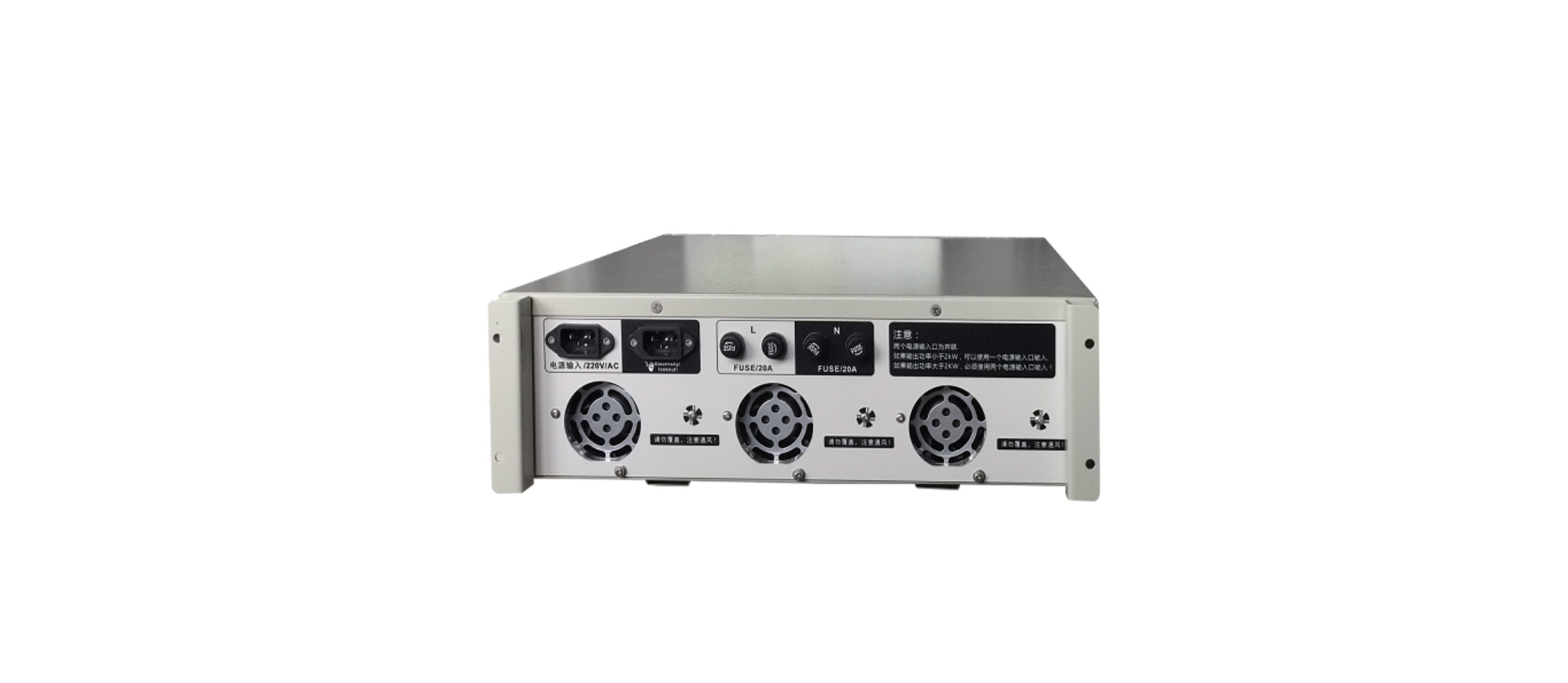

二:前后面板界面

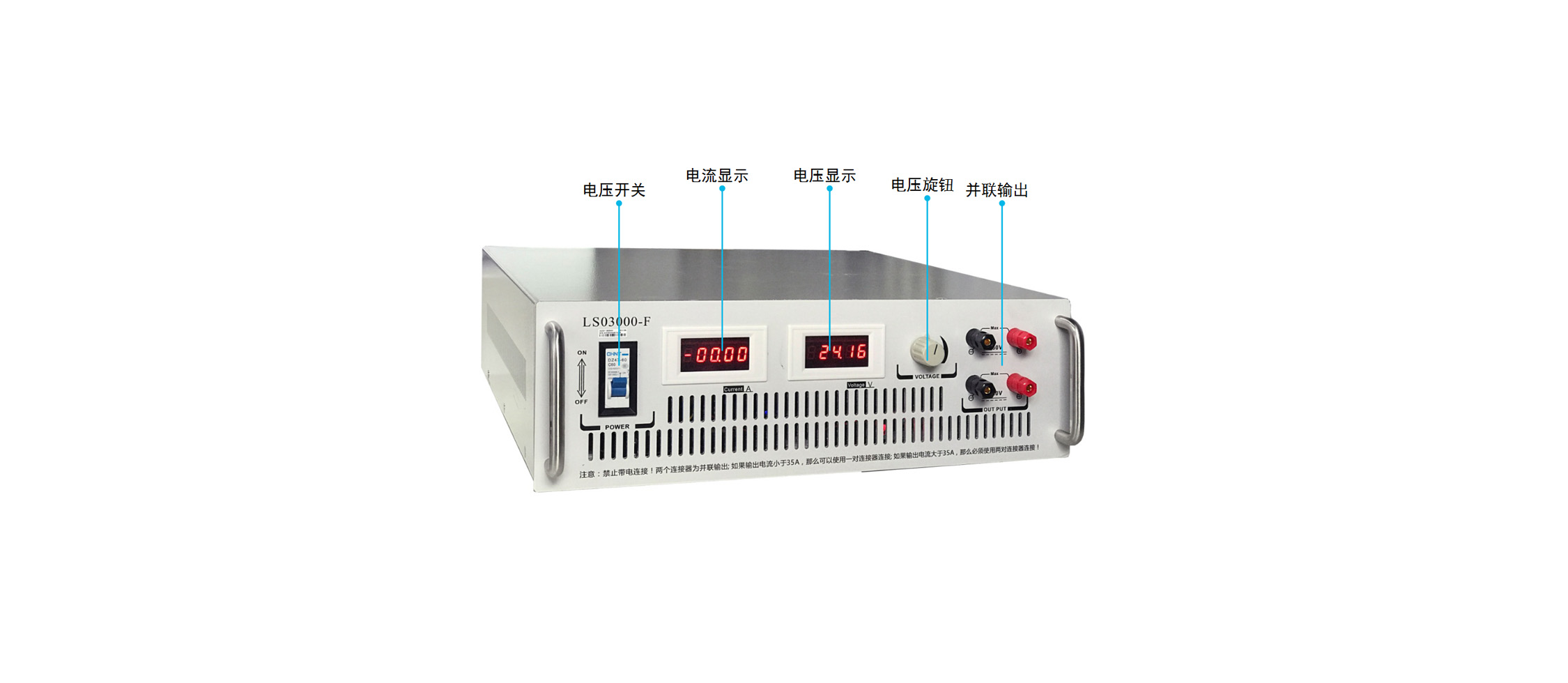

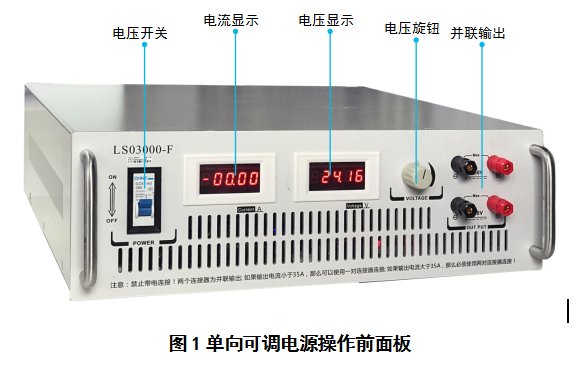

- 电源开关:用于电源的启动和关闭;
- 电流显示:4位半数字显示表,显示范围0到+50.00A;
- 电压显示:4位半数字显示表,显示范围0到+60.00V;
- 电压旋钮:调节电压输出高低,如果需要调节到电压,顺时针缓慢旋转到所需要的电压值。(当旋钮到两端极限值时,会机械限位,请不要加力继续转,否则会造成旋钮机械损坏)。
- 并联输出:电流低于30A时接1对红黑输出即可,电流超过30A时需要两对输出同时接入。

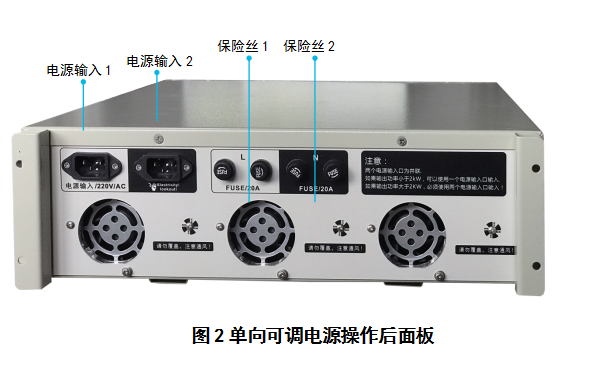

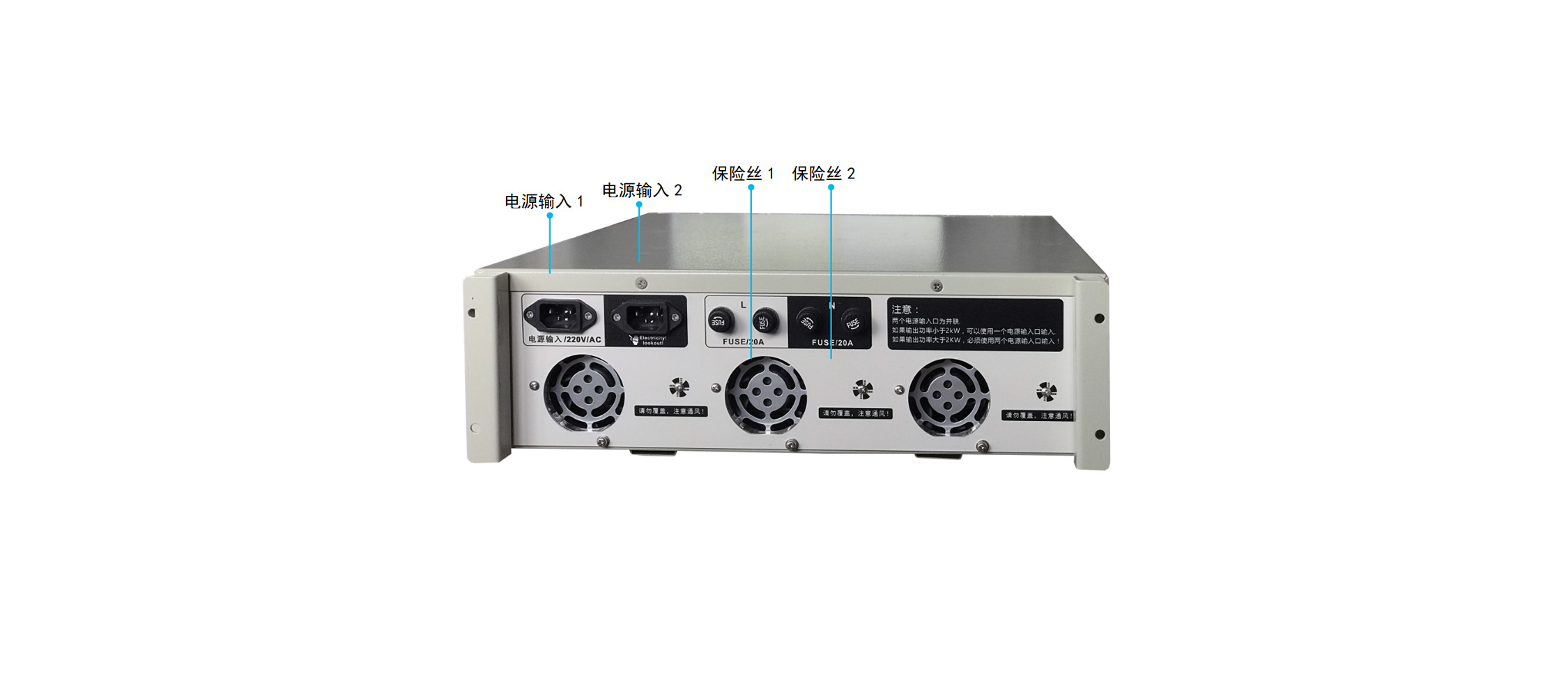

1、电源输入1:将电源线一端接入此插口,另一端接220V50Hz市电。
2、电源输入2:当负载超过2000W时,将电源线一端接入此插口,另一端接入220V50Hz市电。
3、保险丝1:火线保险丝,连接电源输入1的保险丝。此输入端内置20A保险丝,两个保险丝并联。
4、保险丝2:零线保险丝,连接电源输入2的保险丝。此输入端内置20A保险丝,两个保险丝并联。
