HV-33KV-Ⅲ-2uA 高壓二極管反向耐壓測試儀
產品特點
1 高精度高壓電輸出,恒流恒壓工作模式
2 電壓輸出範圍0-33KV,電壓顯示分辨力0.0025%,39999計數
3 電壓顯示模組采用存儲卡進行非線性修正,滿足高精度應用
4 電流輸出能力0-1.9999uA,電流顯示分辨力0.0001uA
5 電流穩定偏移±0.01uA
6 PID控制,快速瞬態響應、高能力過沖抑制與超快穩態
7 極低輸出波紋,近零高壓放電火花
8 操作面板特殊設計,保證用戶安全、方便與快捷的作業
9 優秀結構設計,性能穩定
1 高精度高壓電輸出,恒流恒壓工作模式
2 電壓輸出範圍0-33KV,電壓顯示分辨力0.0025%,39999計數
3 電壓顯示模組采用存儲卡進行非線性修正,滿足高精度應用
4 電流輸出能力0-1.9999uA,電流顯示分辨力0.0001uA
5 電流穩定偏移±0.01uA
6 PID控制,快速瞬態響應、高能力過沖抑制與超快穩態
7 極低輸出波紋,近零高壓放電火花
8 操作面板特殊設計,保證用戶安全、方便與快捷的作業
9 優秀結構設計,性能穩定
一:應用範圍
A 高壓二極管反向耐壓測試
B 晶體管耐高壓測試
C 材料耐壓漏電測試
D 高壓氣體電離測試
E 高壓恒流測試應用之場合
二:產品特點
- A 高精度高壓電輸出,恒流恒壓工作模式
- B 電壓輸出範圍0-33KV,電壓顯示分辨力0.0025%,39999計數
- C 電壓顯示模組采用存儲卡進行非線性修正,滿足高精度應用
- D 電流輸出能力0-1.9999uA,電流顯示分辨力0.0001uA
- E 電流穩定偏移±0.01uA
- F PID控制,快速瞬態響應、高能力過沖抑制與超快穩態
- G 極低輸出波紋,近零高壓放電火花
- H 操作面板特殊設計,保證用戶安全、方便與快捷的作業
- I 優秀結構設計,性能穩定
三:性能參數
類型 |
數值 |
單位 |
備註 |
供電電壓 |
AC 100~240 |
V |
兼顧全球 |
供電電流 |
<0.5 |
A |
據工作狀態 |
供電周波 |
50/60 |
Hz |
兼顧全球 |
輸出電壓範圍 |
0到33.00 |
kV |
旋鈕調節 |
最大輸出電流 |
1.9999 |
uA |
旋鈕調節 |
輸入模擬控制電壓 |
0至5 |
V |
與電壓調節電位器聯動 |
輸出電壓穩定度 |
优于0.5 |
% |
|
輸出電流穩定度 |
优于0.5% |
% |
|
電壓顯示範圍 |
0.0000至 ±39999 |
V |
4½計數 |
電壓分辨率 |
0.0025 |
% |
大於10kV時分辨率為1V |
電流顯示範圍 |
0至1.9999 |
uA |
4½計數 |
電流分辨率 |
0.0001 |
uA |
|
數顯模組刷新頻率 |
12 |
Hz |
|
風扇熱啟動閾值 |
45 |
℃ |
|
電壓歸零功能 |
有 |
上推開關自動歸零 |
|
電流歸零功能 |
有 |
電位器手動歸零 |
|
電壓表非線性修正功能 |
有 |
編輯數據後由TF存儲卡導入 |
|
輸出使能控制 |
有 |
上推開關使能 |
|
高壓輸出指示燈 |
有 |
綠色 |
|
工作環境溫度 |
0至30 |
℃ |
|
存放溫度 |
-40至+85 |
℃ |
|

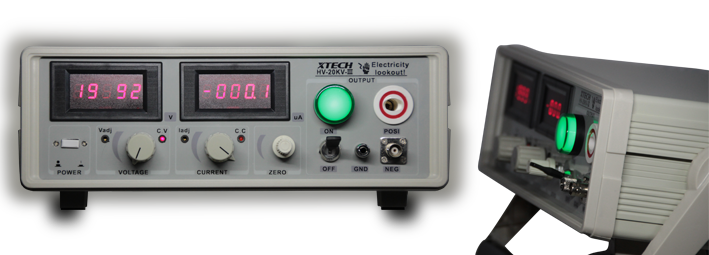

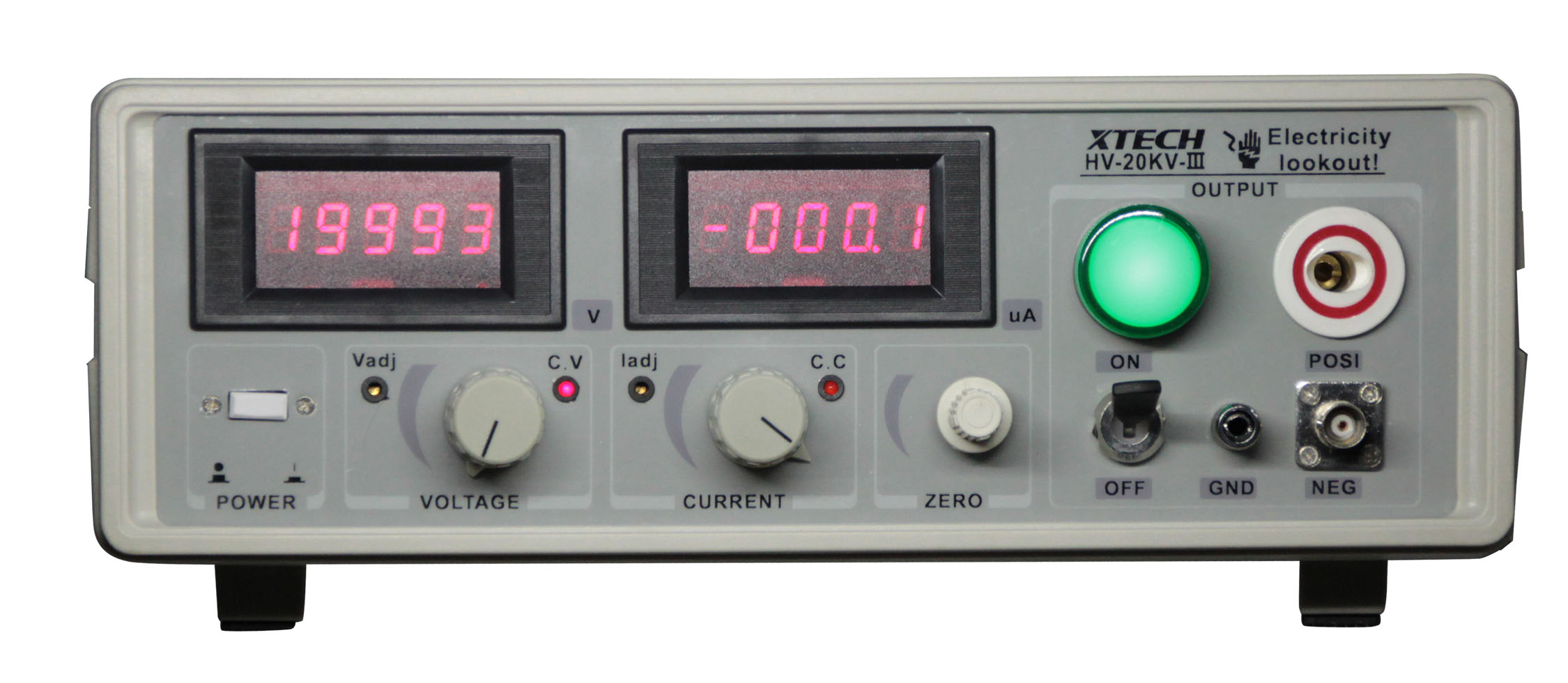

四:儀器前后面板
