Lin-Auto-1型号热水壶安规、绝缘电阻、加热丝电阻、气密性不良品自动筛选系统
硬件组成
安规测试表:xx牌安规测试仪
绝缘电阻:xx牌绝缘电阻测试仪
压力传感器:RS485接口压力传感器
IO控制板卡:研华工控,PLC
真空机
安规测试表:xx牌安规测试仪
绝缘电阻:xx牌绝缘电阻测试仪
压力传感器:RS485接口压力传感器
IO控制板卡:研华工控,PLC
真空机
一 硬件组成
安规测试表:xx牌安规测试仪
绝缘电阻:xx牌绝缘电阻测试仪
压力传感器:RS485接口压力传感器
IO控制板卡:研华工控,PLC
真空机
二 输出接口
GPIB、RS485口
三 软件工作流程
首先设定序号、型号、无聊批次、编号、班组,然后电脑通过GPIB接口和安规测试表、绝缘电阻仪连接,通过IO接口,控制真空机工作,PLC控制流水线和测试夹具吸合,电脑自动获取安规和电阻测试仪的测试结果,完成自动测试。压力传感器抽真空后,等待3秒,测试压力变化值。

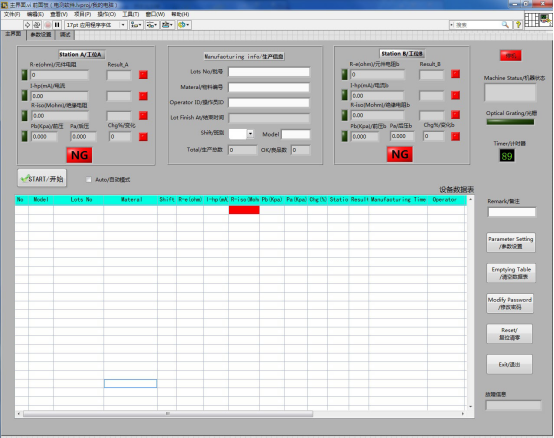

四 软件设置
软件参数设置:安规电压参数下限,绝缘电阻下限,加热电阻的上下限,压力传感器的下限,电脑软件自动生成序列号,保存数据,进行筛选。
