TEC-10A-18b20型号6A12V智能PID半导体TEC加热制冷模式自适应驱动源
特性描述
TEC-10A是一款高功率密度的TEC温度控制器,额定工作负载6A,峰值电流可达10A。此温度控制器可以连接专用调试器来进行参数的调节,参数调节完毕并保存后,撤去调试器,此温度控制器仍可以独立工作。可以通过专用RS232调试线和电脑进行通讯,以进行参数设置和温度监视,以及进行温度程控。
TEC-10A是一款高功率密度的TEC温度控制器,额定工作负载6A,峰值电流可达10A。此温度控制器可以连接专用调试器来进行参数的调节,参数调节完毕并保存后,撤去调试器,此温度控制器仍可以独立工作。可以通过专用RS232调试线和电脑进行通讯,以进行参数设置和温度监视,以及进行温度程控。
一 特性描述
TEC-10A是一款高功率密度的TEC温度控制器,额定工作负载6A,峰值电流可达10A。此温度控制器可以连接专用调试器来进行参数的调节,参数调节完毕并保存后,撤去调试器,此温度控制器仍可以独立工作。可以通过专用RS232调试线和电脑进行通讯,以进行参数设置和温度监视,以及进行温度程控。
二 控制器指标
1、输入:DC12V~13V
2、输出:-10.2V到+11V
3、额定电流:6A
4、温度探测器:DS18b20分为贴片和直插两种封装类型。
5、控制温度范围:-55°~125°
6、控制器主板尺寸:64mm*40mm
7、定位孔尺寸:M3
三 TEC-10A的使用安装
小制冷功率的应用情况下,TEC稳定平衡后的工作电流一般比较小,此时TEC-10A 可以通过自然风冷的方式进行散热,此时仅仅需要螺柱支撑安装固定即可。对于大功功率制冷的情况下,TEC常态工作电流也是很大的情况下,可以通过底部导热的安装方式解决线路板的热量问题,如右图所示。
如果用户需要在工作过程中改变温度,这时候需要在TEC控温上添加用户人机界面(调试器),人机界面的的安装是很方便的,在机箱面板上开孔即可。
四 简单的接线
TEC-10A接线端子为6芯连接器。接线时首先连接电源线和DS18B20,并且将GND端和DS18B20的GND端接到一起,等到接通电源后,最后接入TEC。接线时,保证12V电源线界面大于0.5mm*mm。DS18B20,常用的温度传感器,具有体积小,硬件开销低,抗干扰能力强,精度高的特点。

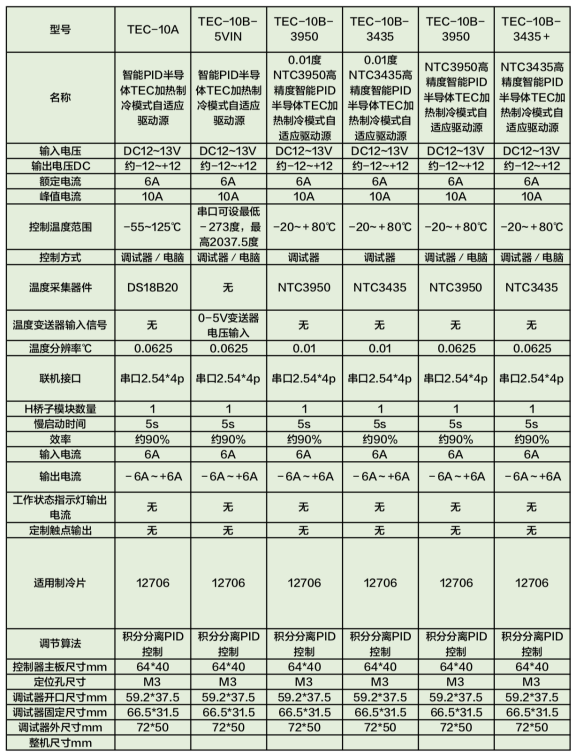

TEC驱动控制器选型表
