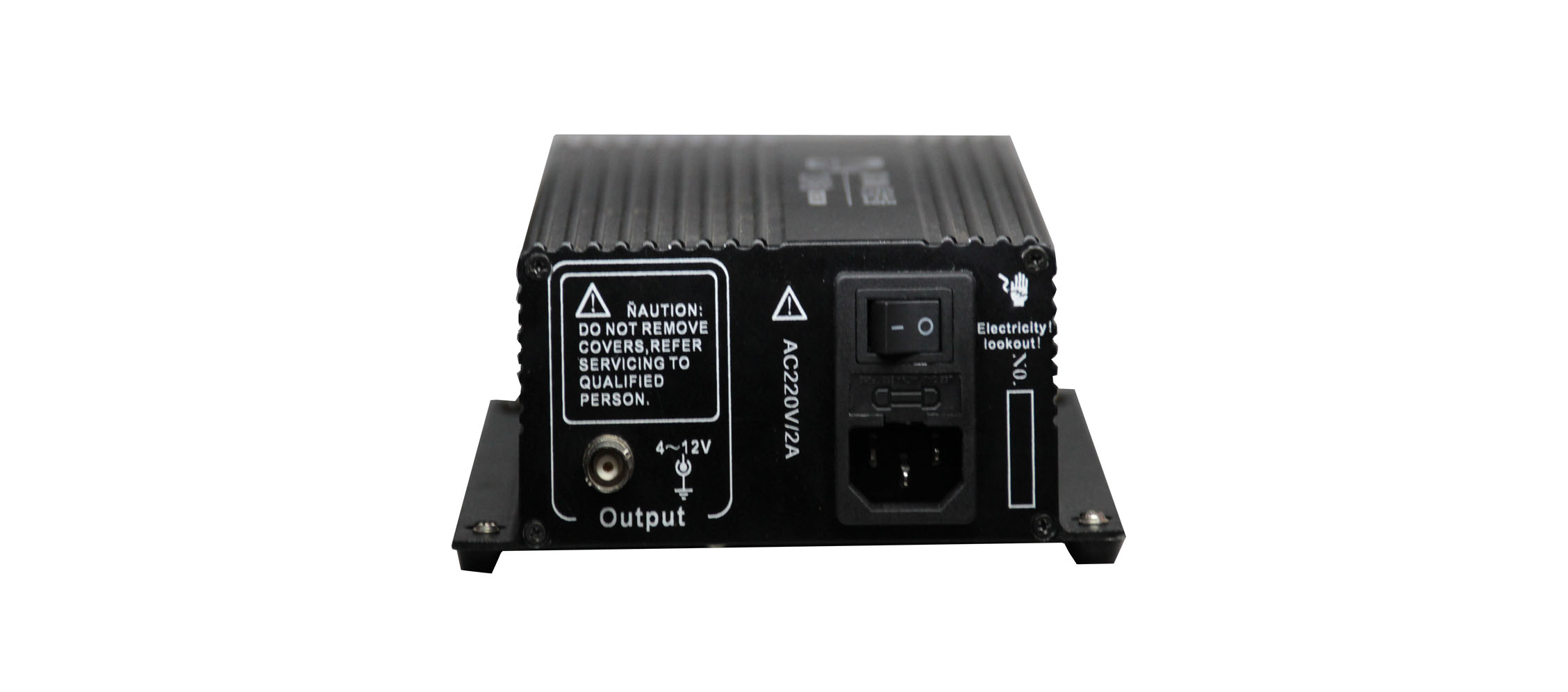

SQ-10.0k型号10A10kHz高压大电流脉冲信号发生器模拟信号发生器
应用范围
A: 高压窄脉冲应用场合
B: 脉冲激光电源信号源
C: 高达10A触发脉冲电流
D: 适用于强干扰环境
E: 需要极陡的上升沿相关应用
A: 高压窄脉冲应用场合
B: 脉冲激光电源信号源
C: 高达10A触发脉冲电流
D: 适用于强干扰环境
E: 需要极陡的上升沿相关应用
一 应用范围
A: 高压窄脉冲应用场合
B: 脉冲激光电源信号源
C: 高达10A触发脉冲电流
D: 适用于强干扰环境
E: 需要极陡的上升沿相关应用
二 参数(电流、电压可以修改定做)
类型 |
数值 |
单位 |
备注 |
输出电流能力 |
>10 |
A |
单次触发短路峰值电流 |
输出脉冲上升沿 |
<10 |
nS |
|
输出脉冲下降沿 |
<10 |
nS |
|
输出方波电压幅度 |
3.5-12 |
V |
可通过单圈电位器调节 |
输出短路能力 |
可短路 |
|
抗短路且不会损坏 |
输出方波电压数显 |
3 |
位 |
可精确到0.1V |
输出方波频率 |
0-10.0 |
kHz |
可通过多圈电位器精密调节 |
频率数显位数 |
4 |
位 |
最大为9999Hz, |
方波脉冲宽度 |
23.5~70 |
us |
可通过单圈电位器调节 |
方波脉冲宽度数显 |
3 |
位 |
可精确到0.1us |
电源输入 |
220V±10% |
VAC |
市电 |
手动按钮触发 |
单次触发 |
|
手动按钮 |
输出指示灯 |
有 |
蓝色 |
单次触发延时显示 |
输出封锁开关 |
有 |
|
可手动切换 |
输出档位切换开关 |
128和1 |
分频 |
可手动切换 |
