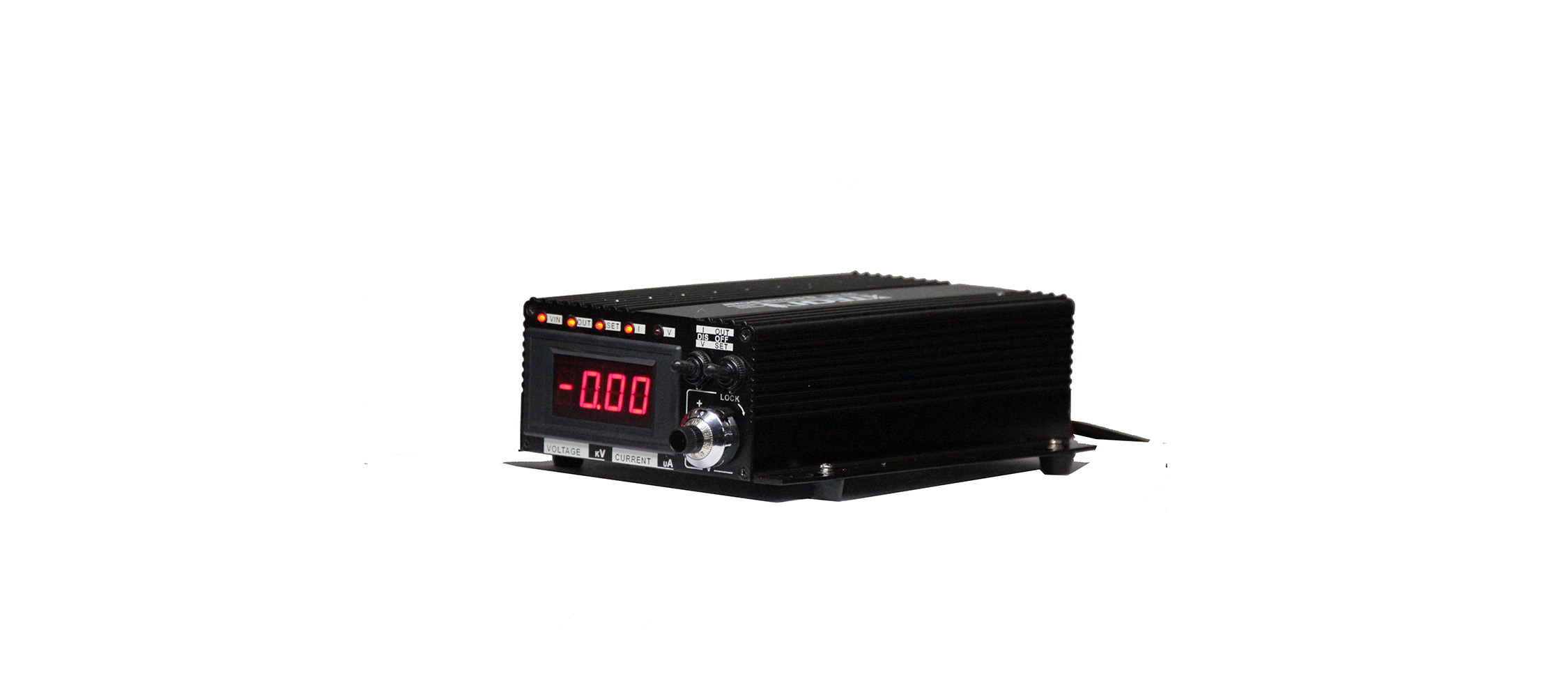

LD-30A-15nS型号激光二极管30A15nS脉冲驱动源
LD-30A-15nS特点
1、内部采用高压泵和窄脉冲开关驱动的技术,推动脉冲二极管工作,该技术减小了LD分布电感带来的速度影响,可以获得脉冲恒流源,脉冲恒流源的上升沿、下降沿均小于15nS以下,脉冲幅度大于30A,由此才能获得优秀的激光窄脉冲;
2、内部脉冲恒流源可以通过脉冲成行网络,更改激光光源的脉冲宽度,波形稳定,形状好。
1、内部采用高压泵和窄脉冲开关驱动的技术,推动脉冲二极管工作,该技术减小了LD分布电感带来的速度影响,可以获得脉冲恒流源,脉冲恒流源的上升沿、下降沿均小于15nS以下,脉冲幅度大于30A,由此才能获得优秀的激光窄脉冲;
2、内部脉冲恒流源可以通过脉冲成行网络,更改激光光源的脉冲宽度,波形稳定,形状好。
一 技术优越性
1、内部采用高压泵和窄脉冲开关驱动的技术,推动脉冲二极管工作,该技术减小了LD分布电感带来的速度影响,可以获得脉冲恒流源,脉冲恒流源的上升沿、下降沿均小于15nS以下,脉冲幅度大于30A,由此才能获得优秀的激光窄脉冲;
2、内部脉冲恒流源可以通过脉冲成行网络,更改激光光源的脉冲宽度,波形稳定,形状好
二 应用范围
科学研究
三 参数
类型 |
数值 |
单位 |
|
上升时间 |
15~20 |
nS |
|
脉冲宽度 |
100ns |
半宽 |
|
下降沿 |
≤10 |
nS |
|
内部震荡频率 |
5-10k |
Hz |
|
脉冲电流 |
5-30 |
A 负载SPL PL90-3 |
|
电流采样输出 |
10A/V |
高阻抗 |
|
工作电压 |
220 |
V |
|
寿命 |
10000 |
hours |
四 LD与输出焊片连接方式
如图所示,焊片标正端连接至LD激光管的金线一侧,负端连接至另一侧。为保证激光电流脉冲形状良好,请勿随意延长连线。
注意,连接时应拔掉电源插头后再进行焊接,以防静电损坏LD。使用时应当心, LD输出焊片不可与任何其他电缆、接口、金属碰触,否则可能损坏LD与电源。该端口最大可能有100V左右直流电压,使用时应注意安全。
