LD-45A-20V型号45A高精度积木式LD半导体激光器恒流源
LD-45A-20V优点
第一:结构简单且容易实现任意大小电流输出,使用子模块搭积木式结构,客户维护方便快捷。
第二:基于子模块高精度、高效率的特点,系统也具有精度高,效率高特点。
第三:系统母板上再设过流、过热保护,使得恒流源半导体激光器横流驱动源高可靠性。
第一:结构简单且容易实现任意大小电流输出,使用子模块搭积木式结构,客户维护方便快捷。
第二:基于子模块高精度、高效率的特点,系统也具有精度高,效率高特点。
第三:系统母板上再设过流、过热保护,使得恒流源半导体激光器横流驱动源高可靠性。
一 功能描述
应用范围:LD激光器驱动光纤激光器激光打标机高频调Q激光

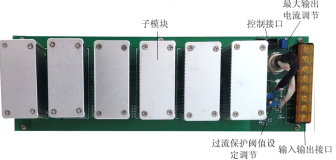

本电源使用了单元模块并联技术,基于一个高性能、高精度、高效率的恒流源子模块,通过n个子模块的简单叠加,实现任意大电流输出。相比较传统电源,这一设计具有搭积木式结构,具有很多优点:
第一:结构简单且容易实现任意大小电流输出,使用子模块搭积木式结构,客户维护方便快捷。
第二:基于子模块高精度、高效率的特点,系统也具有精度高,效率高特点。
第三:系统母板上再设过流、过热保护,使得恒流源半导体激光器横流驱动源高可靠性。
二 指标
电源输入:24V±0.5V
输入功率:1000W
电源输出:0-45A
电压输出:1-20V
慢启动时间:500mS
效率大于:92%
电流显示:三位半数字显示
过流、过热保护

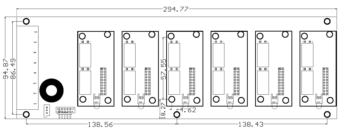

三 电源板尺寸
电源板尺寸约: L:128mm *W:80mm*H:70mm.具有4个定位孔
