LD-5A-24V型号0~5A~24V输出6~33V供电LD铝基板超薄恒流源驱动模块

0~5A~24V输出6~33V供电LD铝基板超薄恒流源驱动模块

一 主要特点

   LD-5A-24V是一个输入电压范围6V~33V，输出恒流0~5A，自适应电压范围0V~24V的LD铝基板超薄恒流源驱动模块，该模块经过4代产品的迭代研发，获得了尺寸超级小的特点，厚度仅有5.5mm，效率高达90%，控制上采用精密可调恒流反馈闭环和最大功率输出限制双重闭环，采用极大输出电流限制的拓扑结构，操作简易、可靠性高。同时支持TTL输入触发，操作简单、2颗螺钉安装固定，安装方便，驱动控制功能完善。

二 应用范围

光纤激光器、半导体激光器、声光调Q激光器、其它恒流场合

三 指标

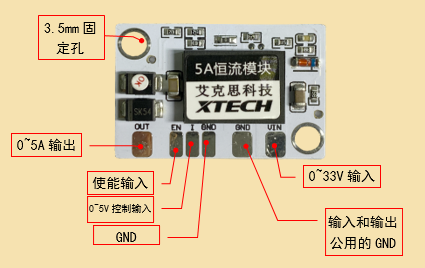

四 模块介绍

3.5mm固定孔：两个孔，用于固定模块工作，模块需要固定在散热器上，固定之前，在铝片上必须均匀涂抹薄薄的一层导热硅脂；

使能输入：TTL信号输入，当为高电平的时候，模块正常输出；当为低电平时，模块不输出；

0~5V控制输入：0V电压对应0A电流输出，5V电压对应5A的电流输出；

GND：控制信号的输入负极；

0~33V输入：模块的输入正极；

0~5A输出：模块的输出正极；

输入和输出公用的GND：模块的输入正极和输出正极对应的地；

注意：铝基板安装时必须涂导热硅脂！

注意：如果供电电压超过15V，那么模块上电需要缓启动；（50mS;因为突然上电的一瞬间，模块两端的电压是输入电压的二倍，模块会过压损坏）

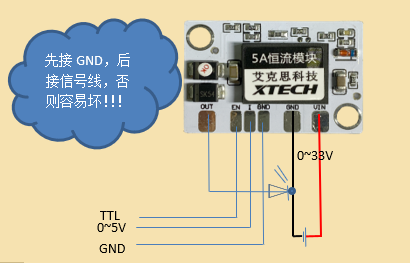

五 0~5A模块接线

TTL:单片机的输出口或者信号发生器的输出口；

0~5V：DA的输出口或者电位器中间抽头，输入内阻大约5.1kΩ；

GND：信号的地，接线的时候，务必先接GND在接信号；

0~33V输入：建议不要超过30V；

LD：不能带电接线；

注意：铝基板安装时必须涂导热硅脂！

注意：如果供电电压超过15V，那么模块上电需要缓启动；（50mS;因为突然上电的一瞬间，模块两端的电压是输入电压的二倍，模块会过压损坏）

六 10A 以上的模块接线

恒流模块支持多个并联，实现n*5A的大电流输出，这个功能非常适合diy；这里n+1冗余的概念，如果需要输出20A以上的电流的时候，建议采用5个。

注意：铝基板安装时必须涂导热硅脂！

七 模块尺寸

八 测试好坏的方法

 模块使用万用表，12V电源，可以测试这个好不好使！

1 万用表设置到20A的DC电流档；

2 接入恒流模块的正极和负极，电压设置到12V；

3 接入直流电流表；

4 将两个电阻短路，如 果获得5A~6A电流，模块正常；否则不正常；
