0~25kV高精度可调高压测试电源
高精度高压稳压电源实验 、电器设备的绝缘耐压测试 、高压电容耐压测试 、IGBT测试、高压二极管耐压测试、漏电流测试、MOS、BJT、可控硅管筛选、氙灯测试预燃电压、玻璃釉电阻性能测试。
一 应用描述
它具有器件快速筛选、绝缘耐压测试、直流安规模拟测试、静电干扰模拟、高压电压表的功能, 它将把关入库产品质量, 锻炼产品抗干扰、抗静电的能力, 降低产品返修率,是您原材料入库、产品研发、测试、老化的得力助手。
型号 HV-25KV-Ⅲ-200uA 最大输出200uA@20kV,2mA@1kV
型号 HV-25KV-Ⅲ-20uA-200uA 可切换输出最大20uA和200uA两档
二 应用范围
高精度高压稳压电源实验 、电器设备的绝缘耐压测试 、高压电容耐压测试 、IGBT测试、高压二极管耐压测试、漏电流测试、MOS、BJT、可控硅管筛选、氙灯测试预燃电压、玻璃釉电阻性能测试。
三 规格参数
HV-25KV-Ⅲ-200uA U:0~25kV;I:2mA@1kV200uA@20kV;
HV-25KV-Ⅲ-20uA-200uA U:0~20kV; I:切换输出最大20uA和200uA两档
四 功能特性
它具有零伏特调节、外接电源0-5V输入控制本测试电源0-25KV输出(输出电压采用内外两种控制方式)、具有电压电流微调标定、电压输出警告提示、电压输出稳定性极高,满量程显示25000V,输出电压分辨率1V,指标达到0.005%。首次引入了0.1uA精度的恒流工作模式,恒流工作的电流量程范围是0~1999.9uA,电流分辨率0.1uA,分档版本电流分辨率为0.001uA;使用PID调节,快速响应及过冲抑制的完美结合;电压调节旋钮线性特性设计、恒流调节旋钮指数特性设计。线性电压调节满足操作人员使用习惯,而恒流指数特性更满足了测试漏电流等小电流及放电所需大电流范围的要求。电流调节初期,电流上升特别平缓易于控制;电流调节后期,电流变化量大,轻松实现大电流范围调节。人性化的操作界面,高压正极输出、高压负极输出和地线柱,位于面板两侧,导线容易插拔且不交叉,高压电缆远离操作旋钮,安全系数高。精密数显表头位置居中,调节旋钮时,不遮挡仪表显示。

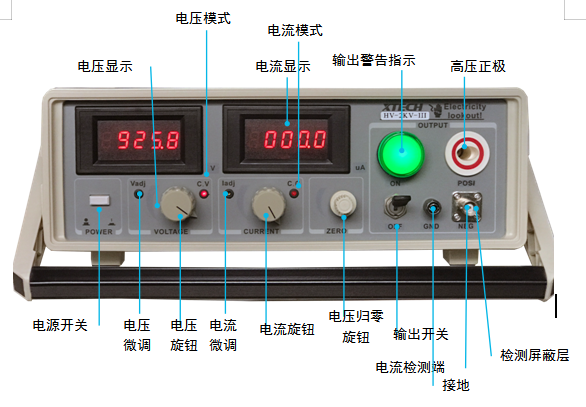

五 前后面板介绍
六 电源外型尺寸
长350mm * 宽270 mm * 高130mm
HV-Ⅲ系列选型表
由于产品参数太多,每种型号有四种电流参数选择,请参考下表选择
型号 |
HV-20KV-III |
HV-25KV-III |
HV-30KV-III |
HV-33KV-III |
HV-35KV-III |
HV-负30KV-III |
||||||||||||||||||
产品名称 |
20KV高精度可调高压稳压测试电源 |
25KV高精度可调高压稳压测试电源 |
30KV高精度可调高压稳压测试电源 |
33KV高精度可调高压稳压测试电源 |
35KV高精度可调高压稳压测试电源 |
负30KV高精度可调高压稳压测试电源 |
||||||||||||||||||
输出电压 |
0-20.00kV |
0-25.00kV |
0-30.00kV |
0-33.00kV |
0-35.00kV |
0-负30.00kV |
||||||||||||||||||
最大输出电流(最高输出电压时) |
2uA |
20uA |
200uA |
200uA |
2uA |
20uA |
200uA |
200uA |
2uA |
20uA |
200uA |
200uA |
2uA |
20uA |
200uA |
200uA |
2uA |
20uA |
200uA |
200uA |
2uA |
20uA |
200uA |
200uA |
最大输出电流(0Ω负载) |
2uA |
20uA |
200uA |
2mA |
2uA |
20uA |
200uA |
2mA |
2uA |
20uA |
200uA |
2mA |
2uA |
20uA |
200uA |
2mA |
2uA |
20uA |
200uA |
2mA |
2uA |
20uA |
200uA |
2mA |
电压控制 |
0-5V |
0-5V |
0-5V |
0-5V |
0-5V |
0-5V |
||||||||||||||||||
过流保护 |
5W |
5W |
5W |
5W |
5W |
5W |
||||||||||||||||||
输出功率 |
0-6.0W |
0-6.0W |
0-6.0W |
0-6.0W |
0-6.0W |
0-6.0W |
||||||||||||||||||
电流稳定度 |
优于0.005% |
优于0.005% |
优于0.005% |
优于0.005% |
优于0.005% |
优于0.005% |
||||||||||||||||||
电压可调范围 |
0-20.00kV |
0-25.00kV |
0-30.00kV |
0-33.00kV |
0-35.00kV |
0-负30.00kV |
||||||||||||||||||
电压稳定度 |
优于0.005% |
优于0.005% |
优于0.005% |
优于0.005% |
优于0.005% |
优于0.005% |
||||||||||||||||||
数显位数 |
4位半 |
4位半 |
4位半 |
4位半 |
4位半 |
4位半 |
||||||||||||||||||
输入电流 |
0.2A |
0.2A |
0.2A |
0.2A |
0.2A |
0.2A |
||||||||||||||||||
电源输入 |
220V±10%VAC |
220V±10%VAC |
220V±10%VAC |
220V±10%VAC |
220V±10%VAC |
220V±10%VAC |
||||||||||||||||||
输入频率 |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
||||||||||||||||||
温度系数 |
100ppm |
100ppm |
100ppm |
100ppm |
100ppm |
100ppm |
||||||||||||||||||
环境温度 |
0-30℃ |
0-30℃ |
0-30℃ |
0-30℃ |
0-30℃ |
0-30℃ |
||||||||||||||||||
存放温度 |
零下40-85℃ |
零下40-85℃ |
零下40-85℃ |
零下40-85℃ |
零下40-85℃ |
零下40-85℃ |
