SYN-N-J100型100Hz无干扰同步加压调Q模块
A：重复率0-100Hz B：晶压2.0-4.2kV连续可调
C：高压脉冲沿<10.0nS D：TTL电平触发&光电隔离
E：触发信号与调Q输出间延时：3nS F：延时抖动600pS
G：EMI/RFI屏蔽密封 H：加压式电光调Q
I：关门恢复速度快 J：触发信号上升沿<10n
K：电源短路保护 L：自带高稳定高压电源
M：高可靠性 N: 全固态、无火花
O:高压脉冲无干扰
一：应用范围(驱动“普克尔斯盒”)
A：KD*P B：LiNbO3 C：其它
二：应用案例
|
A：低频LD泵浦的电光调Q激光器 |
E：美容机 |
|

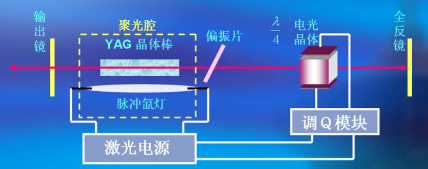

B：灯泵调Q固体激光器 |
F：脉冲激光测距机 |
|
C：KD*P |
G：激光手术仪 |
|
D：LiNbO3 |
H：科学研究 |
三：相比较磁脉冲压缩、触发管、雪崩管电源，本产品具有以下优点：
1、输出激光能量稳定性优于1%，可满足激光手术等要求能量稳定的场合。
2、输出激光脉冲宽度窄，可满足激光去死皮等美容机的要求。
3、输出激光时间同步精度高，可满足脉冲激光测距机的要求。
4、自带高压短路保护，免除人为原因造成的损坏。
四：电源参数
|
类 型 |
数值 |
单位 |
备注 |
|
输出电压 |
2.0-4.2 |
KV |
|
|
高压脉冲上升沿 |
<10.0 |
nS |
当负载为10pF时 |
|
调Q晶体 |
KD*P、LiNbO3 |
|
|
|
触发信号与调Q输出间延时 |
3 |
nS |
|
|
延时抖动 |
600 |
pS |
|
|
高压脉冲干扰 |
无 |
|
|
|
关门恢复时间 |
5 |
mS |
当负载为10pF时，10%至90% |
|
适用波长 |
200-2200 |
nm |
|
|
电源输入 |
12±0.5 |
VDC |
|
|
功耗 |
<2 |
W |
|
|
工作频率 |
0-100 |
Hz |
支持单脉冲工作 |
|
触发信号上升沿 |
<10.0 |
nS |
光电隔离 |
|
触发信号最高电平 |
5 |
V |
TTL电平 |
五：调Q模块简介
1、触发信号输入：TTL线芯为信号的正极，屏蔽层是信号的负极。输入触发信号应为标准的TTL电平，信号的幅度为5V，触发为上升沿触发，信号吸收的电流大小约为8mA。本电源由于内部功率元器件的限制，为防止频率过高导致高压开关响应不够而损坏电源，触发信号输入频率不应超过电源额定频率100Hz。
2、电压调节：根据不同的电光调Q晶体，要设置1/4波长电压或者其它波长电压，需要调节“调Q电源”的晶体高压输出电压。本电源的“晶压调节”需要使用眼镜螺丝刀（如图2）插入晶压调节孔内，然后调节。顺时针调节为减小电压，逆时针为增大电压（模块放置如图1所示）。
电压的调节范围是2.0KV-4.2KV。电位器需要使用较小的力度旋转操作，切勿旋转角度超过电位器的旋转范围。出厂时默认晶体高压： 3800 V。
晶压调节举例：首先将晶压调节旋钮顺时针调节到头（“轻微卡卡声”），此时电压输出约为2KV，然后逆时针旋转电位器20圈，获得4.2KV电压输出。
3、DC12V电源输入：本电源采用12V直流电供电，要求电压的波动小于0.5V。红色线为电源正极，黑色线为负极。建议采用独立的12V1A或者12V0.5A电源供电，这样能更好的消除模块对系统的干扰。

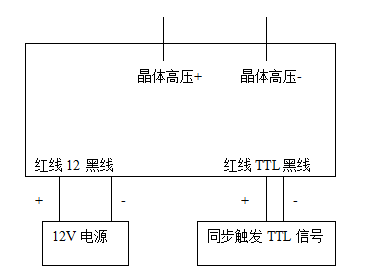

如图3所示，供电采用12V直流供电，电流小于300mA。同步触发信号的输入脉冲幅度5V，上升沿小于10nS，驱动电流能力大于8mA，晶体高压线接调Q晶体。注意正负接线！
