LH-T1K型1kHz退压调Q模块说明书
一：主要特点
|
A: 重复率0-1.0kHz B: 晶压2.6-4.2kV连续可调 C: 高压脉冲沿<10.0nS D: TTL电平触发&光电隔离 E: 自带可调延时60.0-250.0uS F: 输入12V直流 G: EMI/RFI屏蔽密封 |
H: 退压式电光调Q I: 关门恢复速度快 j: 适用低重频率调Q晶体 K: 电源短路保护 L: 自带高稳定高压电源 M: 高可靠性 |
二：应用范围(驱动“普克尔斯盒”)
A：KD*P B：LiNbO3 C：其它
三：应用案例
A：中低频LD泵浦的电光调Q激光器
B：灯泵调Q固体激光器
四：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
适用波长 |
200至2200 |
nm |
|
|
输出电压 |
2.6至4.2 |
kV |
|
|
高压脉冲下降沿 |
小于10.0 |
nS |
当负载为10pF时 |
|
触发信号 |
上升沿小于1.0 |
uS |
BNC接口，光电隔离 |
|
高电平最高5.0 |
V |
TTL电平 |
|
|
触发信号和调Q输出之间的延时 |
60.0至250.0 |
uS |
连续可调 |
|
延时抖动 |
小于0.5 |
uS |
|
|
电源输入 |
12V±0.5V |
VDC |
功耗小于3W |
|
工作频率 |
0-1000 |
Hz |
支持单脉冲工作 |
|
关门恢复时间 |
35 |
uS |
当负载为10pF时，10%至90% |
五：相比较磁脉冲压缩、触发管、雪崩管电源，具有以下优点：
1、输出激光能量稳定性优于1%，可满足激光手术等要求能量稳定的场合。
2、输出激光脉冲宽度窄，宽度为5-8ns，可满足激光去死皮等美容机的要求。
3、输出激光时间同步精度优于1ns，可满足脉冲激光测距机的要求。
4、自带高压短路保护（短时间），免除人为原因造成的损坏。
六：调Q模块简介

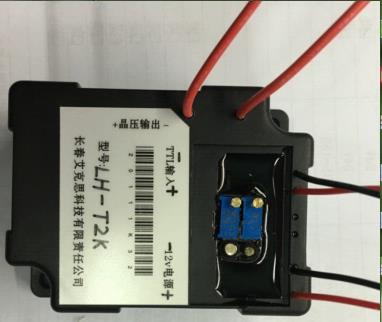

图1 调Q模块实物图片
1、触发信号输入：触发信号一般和工作物质的抽运开始时间同步（如果为气体脉冲灯抽运工作物质，则触发信号输入应和灯的点火同步，如果使用LD--半导体激光二极管抽运工作物质，则触发信号输入应和LD的驱动电流上升沿同步）。红色线为信号的正极，黑色线是信号的负极。输入触发信号应为标准的TTL电平，信号的幅度为5V，触发为上升沿触发，信号吸收的电流大小约为8mA。本电源由于内部功率元器件的限制，为防止频率过高导致高压开关响应不够而损坏电源，触发信号输入频率不应超过电源额定频率。
2、电压调节：根据不同的电光调Q晶体，要设置1/4波长电压或者其它波长电压，需要调节“调Q电源”的晶体高压输出电压。本电源的“电压调节”需要使用眼镜螺丝刀（如图2）插入电压调节孔内，然后调节。顺时针调节为增大电压，逆时针为减小电压（模块放置如图1所示）。具有电压测测试端子，在没有TTL触发信号输入时，使用数字万用表测试，当测试电压为5V时，对应输出高压为4.2kV，测试电压和输出电压成线性关系。
电压的调节范围是2.6KV-4.2KV，出厂时默认晶体高压： 3800 V。
4、电源输入：本电源采用12V直流电供电，要求电压的波动小于0.5V，电源的消耗电流小于0.5A，功率小于6W。红色线为电源正极，黑色线为负极。
如图3所示，供电采用12V直流供电，电流小于500mA。同步触发信号的输入脉冲幅度5V，上升沿小于1uS，驱动电流能力大于8mA，晶体高压线接调Q晶体。
