双输出声光Q开关驱动器 本机型号：100F24S27D-2*50
1. 27.12MHz工作频率，每路输出功率50W，两路总输出功率100W
2. 石英晶体稳频
3. 单路TTL调制输入，电压5V，内建超压保护电路。
4. 一路模拟输入用于首脉冲抑制
5. 射频同步技术，保证激光高稳定性
6. 欠功率报警，高反射保护
7. 单28V供电。供电电流小于10A
8.强EMI密封性。
一、特性介绍
专为声光Q开关设计。
该模块支持一路TTL调制与一路模拟调制，可用于首脉冲抑制功能
该模块支持射频同步技术，在射频输出电压过零附近进行数字调制，增强激光的出光稳定性。
二、特性
1. 27.12MHz工作频率，每路输出功率50W，两路总输出功率100W
2. 石英晶体稳频
3. 单路TTL调制输入，电压5V，内建超压保护电路。
4. 一路模拟输入用于首脉冲抑制
5. 射频同步技术，保证激光高稳定性
6. 欠功率报警，高反射保护
7. 单28V供电。供电电流小于10A
8.强EMI密封性。
三、应用
双路声光Q开关驱动
四、连接器
RF输出连接器： SMA母头
信号/供电连接器:DB9 公头
DB9连接器引脚
1.高反射报警输出，任意一路高反射发生时引起报警。非报警状态时输出5V TTL电平。报警时电压小于0.7V
2.空脚
3.空脚
4.信号地
5.5VTTL调制信号输入
6.欠功率报警，任意一路输出功率低于40W时报警。非报警状态输出5VTTL电平。报警时电压小于0.7V
7.空脚
8.地
9.首脉冲抑制信号输入，模拟0-5V输入，输入阻抗1.5kΩ。当TTL调制信号为高电平时，声光驱动器的RF输出功率取决于本引脚电压。0V时为0W,5V时为50W。0-5V改变时，输出的射频电压基本线性变化。
五、指示灯
模块外有红绿双色的双LED指示灯显示工作状态。
红灯：输出射频指示
绿灯：欠功率指示
|
工作状态 |
红灯 |
绿灯 |
|
供电，没有调制输入 此时满负荷（50Wx2）输出 |
常亮 |
不亮 |
|
供电，有调制输入， 但调制较浅，每路平均功率高于40W |
常亮 |
不亮 |
|
供电，深度调制，每路平均功率低于40W |
常亮 |
常亮 |
|
供电欠压，使得输出不足 |
常亮 |
常亮 |
|
左侧（从灯侧观察） 一路输出高反射 |
快速闪烁，约20Hz |
常亮 |
|
右侧（从灯侧观察） 一路输出高反射 |
慢速闪烁，约2Hz |
常亮 |
|
同时高反射 （例如没接Q开关开机） |
慢速闪烁，约2Hz |
常亮 |
高反射现象产生后，模块自动立即切断功率部分工作。在50W满功率时这一时间＜0.5s

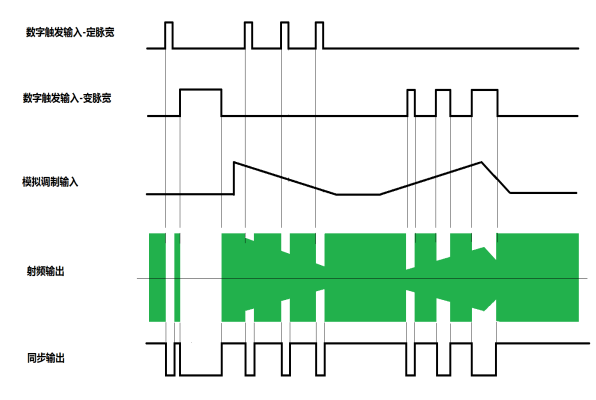

六、工作模式：（数字触发输入-定脉宽为可选配置，默认不支持）
描述：
当数字调制信号为低电平时，模块满功率输出，忽略模拟调制端的信号；
当数字调制信号为高电平时，模块输出功率取决于模拟调制端的信号；模拟调制端电压高，输出功率增大。
