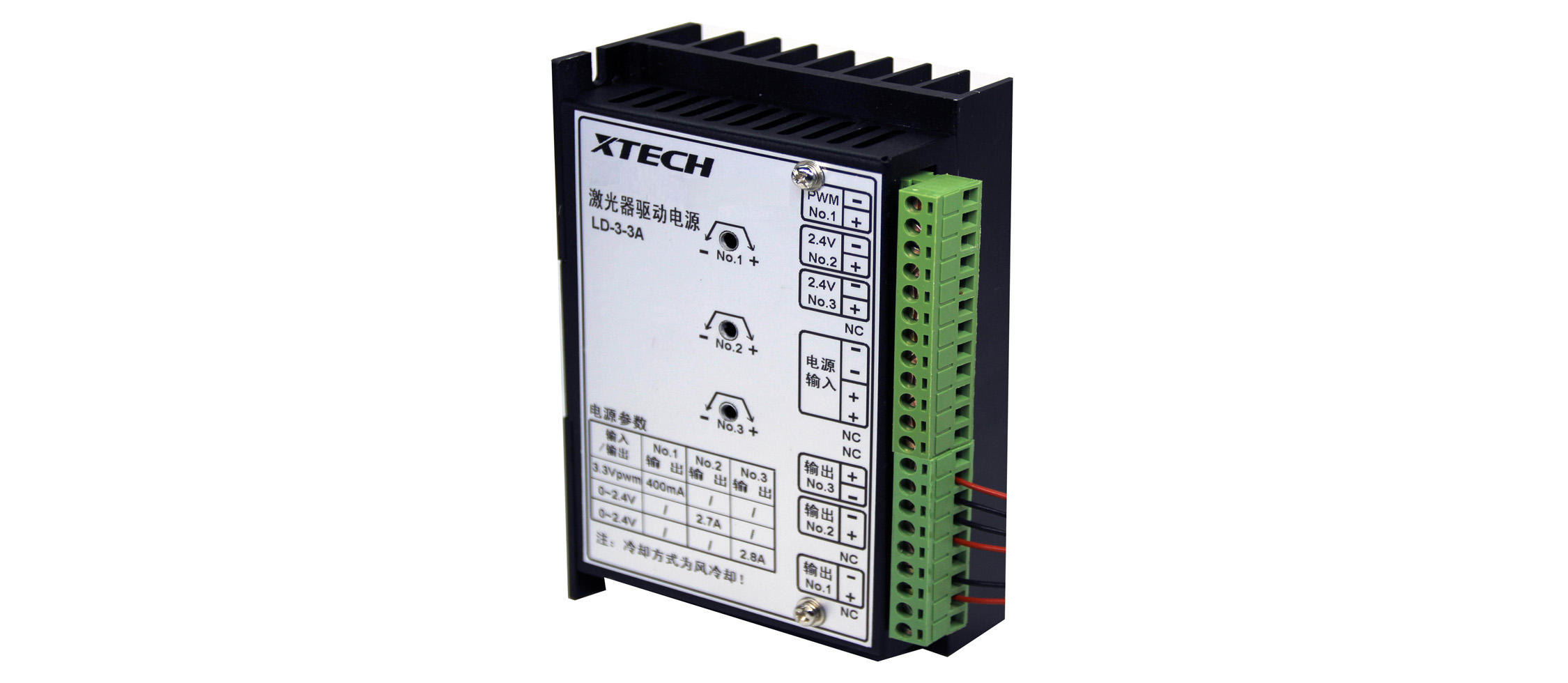

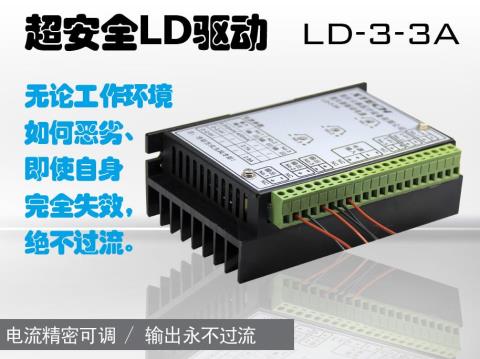

LH-3-3A（028050350-6V）LD半导体激光器恒流驱动电源
1、超级安全半导体激光器驱动-电流精密可调、无论工作环境如何恶劣、即使自身完全失效输出永不过流；
2、产品防止过流由多重闭环控制及防过流硬件电流设计进行保障。控制上采用精密可调恒流反馈闭环和最大功率输出限制双重闭环；
3、防过流硬件电路设计采用极大输出电流限制的拓扑结构，硬件电路即使失效，也能确保激光器安
一、应用范围
A：连续半导体激光器
B：光纤耦合半导体激光器
C：医疗激光器
D：美容激光器
二、恒流源参数
|
类型 |
数值 |
单位 |
|
供电电压 |
DC6V |
V |
|
恒流输出路数 |
3 |
路 |
|
控制电压输入路数 |
3 |
路 |
|
恒流输出电压 |
0~3 |
V |
|
1路输入控制电压 |
0~3.3 |
V |
|
1路恒流输出电流 |
0~280 |
mA |
|
1路对应激光器波长 |
650 |
nm |
|
2路输入控制电压 |
0~2.4 |
V |
|
2路恒流输出电流 |
0~500 |
mA |
|
2路对应激光器波长 |
450 |
nm |
|
3路输入控制电压 |
0~2.4 |
V |
|
3路恒流输出电流 |
0~3.5 |
A |
|
3路对应激光器波长 |
810&980 |
nm |
|
脉冲恒流源稳定性 |
0.25%@H |
|
|
冷却方式 |
风冷 |
|
|
存储温度 |
-20~50 |
℃ |
|
重量 |
360 |
g |
|
尺寸WLH |
13.5*8.2*4.5 |
cm |
三、 使用方法

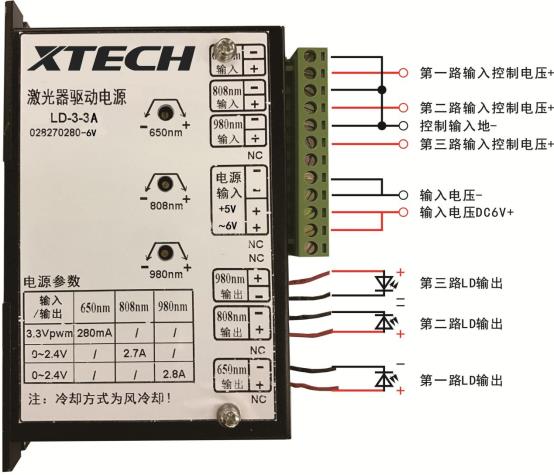

图2 恒流驱动源接线示意图
接线如图2所示，恒流驱动源控制3个LD激光器，通过三个电位器控制恒流源输出功率大小，或者通过3路输入控制电压控制激光器输出功率大小。
该恒流电源支持输出微调，可缓慢调节电位器（顺时针增大，逆时针减小），微调输出电流控制恒流源输出功率。
1、 第一路输入控制电压+：连接0-3.3V的直流电压或者PWM电压；
2、 第二路输入控制电压+：连接0-2.4V的直流电压；
3、 控制输入地-：为三路输入控制电压的公共负极，三路的负极连接到一起；
4、 第三路输入控制电压+：连接0-2.4V的直流电压；
5、 输入电压-：输入部分采用220V转6V10A的开关电源供电，“输入电压-”接开关电源的负极；
6、 输入电压DC6V+:连接220V转6V10A开关电源的正极；
7、 第三路LD输出;连接第三路控制的LD半导体激光器；
8、 第二路LD输出：连接第二路控制的LD半导体激光器；
9、 第一路LD输出：连接第一路控制的LD半导体激光器；
表1：输入控制电压与输出电压电流的对应关系表
|
输出输入 |
第一路 650nm |
第二路 450nm |
第三路 810&980nm |
|
0-3.3V |
0~280mA |
无关 |
无关 |
|
0-2.4V |
无关 |
0~500mA |
无关 |
|
0-2.4V |
无关 |
无关 |
0~3.5A |
注1：操作时应断电连接，确认连接无误后方可通电。
注2：请正确连接输入输出线的极性，以防烧坏驱动源或者LD激光器。输入输出不要接反！！！
注3：为避免可能出现的接触不良情况损坏激光器，本恒流电源的输出端直接引出输出引线。因此，该引线与激光器间应直接焊接,避免使用连接器等可能降低连接可靠性的装置。
注4：该恒流电源需要强制风冷以防温度过高损坏电源或激光器。
更多操作请查看视频：
www.youku.com 搜索 CUST666，然后选择相关视频观看本电源的各种测试。
