HV-SQU-4型 四输出方波调Q驱动器
性能特点
A：4路方波输出调Q电源
B：晶压1.2-4.2kV独立可调
C：加压/退压脉冲边沿＜30ns
D：内置信号发生器，外触发频率计
E：内建四路延迟器，步进100ns
F：光耦隔离的外触发输入
G：TTL触发同步信号输出
H:定宽50ns差分窄脉冲输出
A：4路方波输出调Q电源
B：晶压1.2-4.2kV独立可调
C：加压/退压脉冲边沿＜30ns
D：内置信号发生器，外触发频率计
E：内建四路延迟器，步进100ns
F：光耦隔离的外触发输入
G：TTL触发同步信号输出
H:定宽50ns差分窄脉冲输出
一：性能特点
|
A：4路方波输出调Q电源 B：晶压1.2-4.2kV独立可调 C：加压/退压脉冲边沿＜30ns D：内置信号发生器，外触发频率计 |
E：内建四路延迟器，步进100ns F：光耦隔离的外触发输入 G：TTL触发同步信号输出 H:定宽50ns差分窄脉冲输出 |
二：应用范围 (驱动“普克尔斯盒”)
A：KDP B：LiNbO3 C：其它
三：电源参数
|
类型 |
数值 |
单位 |
备注 |
|
输出电压 |
1200-4200 |
V |
步进10V |
|
高压脉冲边沿 |
<30.0 |
nS |
当负载＜10pF时， 使用附带导线 |
|
调Q晶体 |
KDP、LiNbO3 |
|
|
|
延时 |
100 -999999 |
ns |
最大延迟不超过1/f-脉宽 |
|
脉宽* |
50 |
Ns |
50%电压时脉宽 |
|
工作频率 |
0-10 |
Hz |
短时工作频率≤1000Hz |
|
输出接口 |
高压BNC |
|
差分输出，加压调Q |
|
电源输入 |
12 |
V |
|
|
功耗 |
<40 |
W |
空载功耗低于10W |
|
触发信号最高电平 |
3.3-5.0 |
V |
TTL电平 |
|
触发信号上升沿 |
<1 |
uS |
|
|
同步信号输出 |
TTL |
|
|
*：高压输出脉宽调节为选配功能。
四：调Q驱动简介

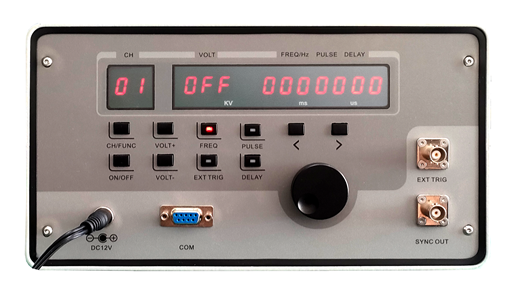

图1 前面板图
