20w声光调制器/Q开关用低功率射频驱动源
该模块支持双路数字调制与一路模拟调制，
使用户方便控制输出射频的脉宽与功率。
该模块支持射频同步技术，在射频输出电压
过零附近进行数字调制，增强激光的出光稳定性。
一、介绍
该型低功率射频源,专为声光调制器/声光Q开关设计。
该模块支持双路数字调制与一路模拟调制，
使用户方便控制输出射频的脉宽与功率。
该模块支持射频同步技术，在射频输出电压
过零附近进行数字调制，增强激光的出光稳定性。
本机型号：20F15S80D
二、特性
1. 24M，27.12M，40.68M，68M，80M ,110M 或定制其 他频率,推荐使用40.68MHz和80MHz
2. 石英晶体稳频
3. 最大可选功率：25W
4. 双路TTL调制输入，一路固定脉宽，一路可调脉宽
5. 一路模拟输入，线性调节射频功率
6. 射频同步技术，保证激光高稳定性
7. 超功率/欠功率报警，高驻波保护
8. 12/15/24V供电电压可选,推荐使用15V
三、应用
声光调制器/声光Q开关
四、型号介绍
RF-AABCCDEEF
AA：输出射频功率，20 =20W
B:工作模式：
F=首脉冲抑制
P=预脉冲抑制
A=模拟A模式，
B=模拟B模式，
C=模拟C模式C
C:供电电压，12=12V供电
D:射频同步
S=支持射频同步，此时数字触发信号被延时至射频过零触发
N=不支持射频同步，此时数字触发信号即时作用于射频
EE：射频频率，
24=24M,27=27.12 M
41=40.68M，
80=80M
F:数字触发端口数
S：单触发
D：双触发
五、参数
输出频率：24,27.12,40.68,68,80,110，或定制频率
≤-15dBc，机组功率输出功率＞15W。
数字调制输入:
固定模式（引脚3） 3.3V TTL电平，可定制上升/下降沿有效 或高电平/低电平有效
注意该模式需要订货时确定
可调模式（引脚5）
射频动态范围：≥50dB
射频输出上升/下降沿： ≤35ns
数字调制重频：固定脉宽触发输入:1Hz-1MHz ,变脉宽触发输入：0-10MHz
内部固定延时范围：1-20μs。
工作模式： FPS=首脉冲抑制 PPK=预脉冲抑制 A=模拟A B=模拟B C=模拟C
注意工作模式需要订货时确定
FPS触发（引脚2） 高电平触发
模拟输入（引脚6） 配置模拟A、模拟B的功率配置 ；0-5V模拟信号，输入阻抗1.5KΩ
启动-备用模式（引脚11） <3W的备用模式功耗，TTL高或者悬空为正常工作模式，拉低 为备用模式
同步输出（引脚1） 输出3.3V信号。
供电电压输入（引脚12） 12/15/24V供电电压可选,推荐使用15V
模拟功率控制输入：0-5V，输入阻抗1.5k 可选0V时最大功率 或 5V时最大功率
注意工作模式需要订货时确定
射频输出阻抗：50Ω，电压驻波小于1.5:1
工作电流：≤3A
工作温度： +10℃ 至 +55℃ 无结露
注意该模块必须进行足够的散热
效率：＞50%
六、面板控制电位器调节孔
射频功率:调节输出射频的功率
首脉冲抑制脉宽：调节首脉冲抑制窗口时间
内控调Q脉宽：内部固定延时调节
首脉冲抑制起始功率：调节当FPS/PPK刚启动时的射频功率
首脉冲抑制斜率：调节当FPS/PPK功能启用后的射频幅度下降斜率。
超功率设置：设置该射频源输出功率的上限监测值
欠功率设置：设置该射频源输出功率的下限监测值
高驻波设置：设置该射频源驻波上限监测值
七、指示灯
当模块处于非射频输出状态(例如通电，但未使能)，白灯亮。
当模块处于射频输出状态(例如通电，使能)红灯亮。
当模块检测到驻波过高时将自动切断射频输出，并保持保护状态 (白红灯全亮)，指示有高驻波故障发生。
断电后重新供电可解除保护.若断电重新供电后再次保护，请检查负载、连接线等是否损坏、短路开路等故障。

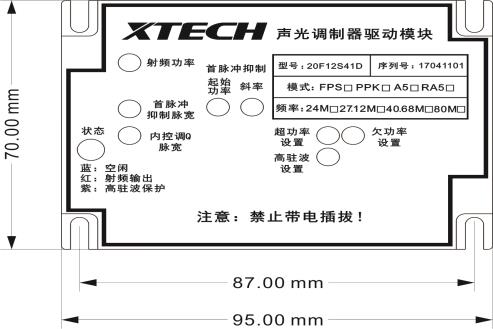

八、安装尺寸

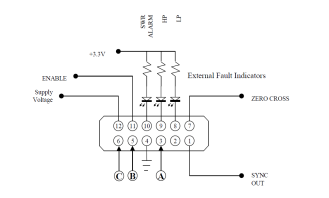

九、接线图
RF输出连接器： SMA母头
信号/供电连接器：5557连接器，12Pin
连接器引脚
1 同步输出 7 射频同步控制
2 脉冲抑制输入 8 低功率报警输出
3 定脉宽调制输入 9 高功率报警输出
4 地 10 高驻波报警输出
5 可变脉宽调制输入 11 使能信号
6 模拟调制输入 12 供电电压输入
十、工作模式：[注意工作模式为出厂设置参数，用户不可设置]

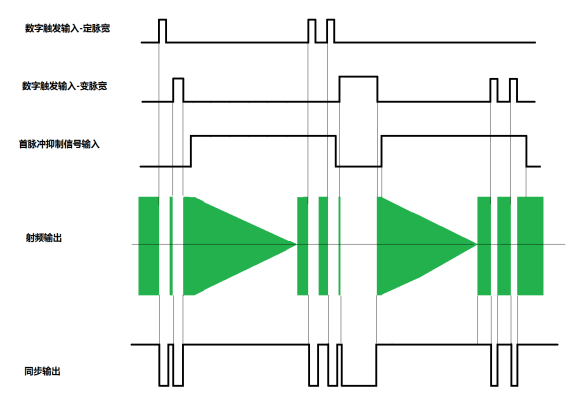

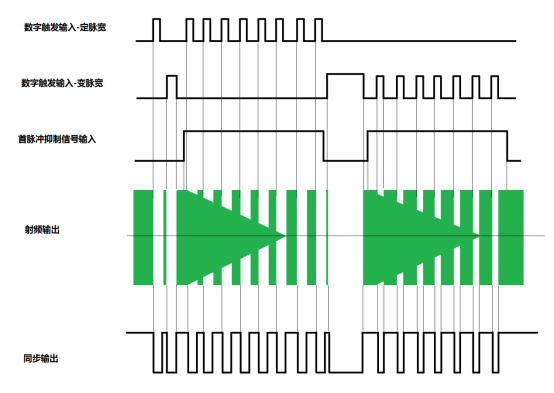

1.FPS模式(默认工作模式
2.PPK模式

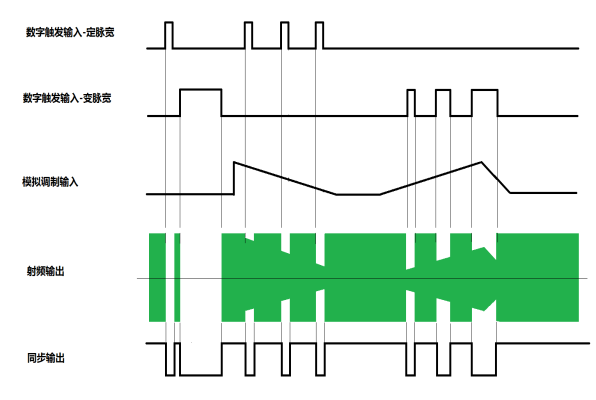

3.模拟A模式

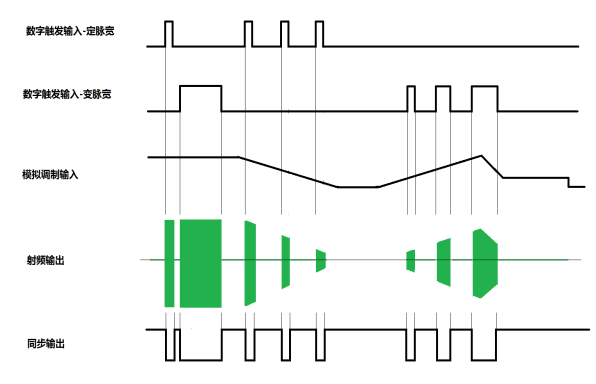

4.模拟B模式

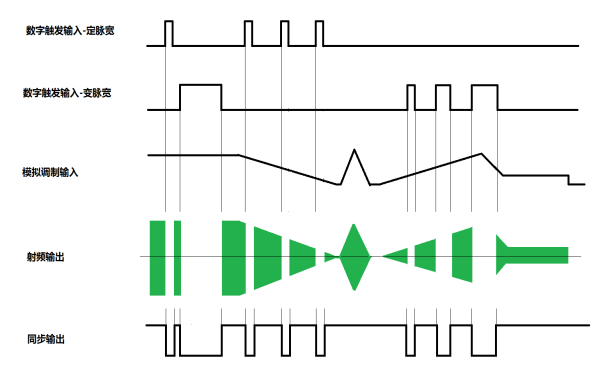

5.模拟C模式
