DF-1-10-100A型正向压降测试仪

​​​​​​​一、技术参数

1. 脉冲电流调节范围：0A~100A
2. 脉冲宽度：50uS~300us
3. 开路输出电压：18V（测试高压二极管，定制60V）
4. 正向压降测量范围：0~12V@10A ;0~10V@20A
5. 正向压降测量电流电压的分辨率：
6. 供电电压：AC220V±10％，50Hz
7. 消耗功率：≤185W
8. 工作温度：25℃±10℃
9. 串口RS485通信接口
10. 配电脑软件,输出特性曲线、导出图像和excel数据点
11. 测试仪器可脱机独立运行

二、产品简介

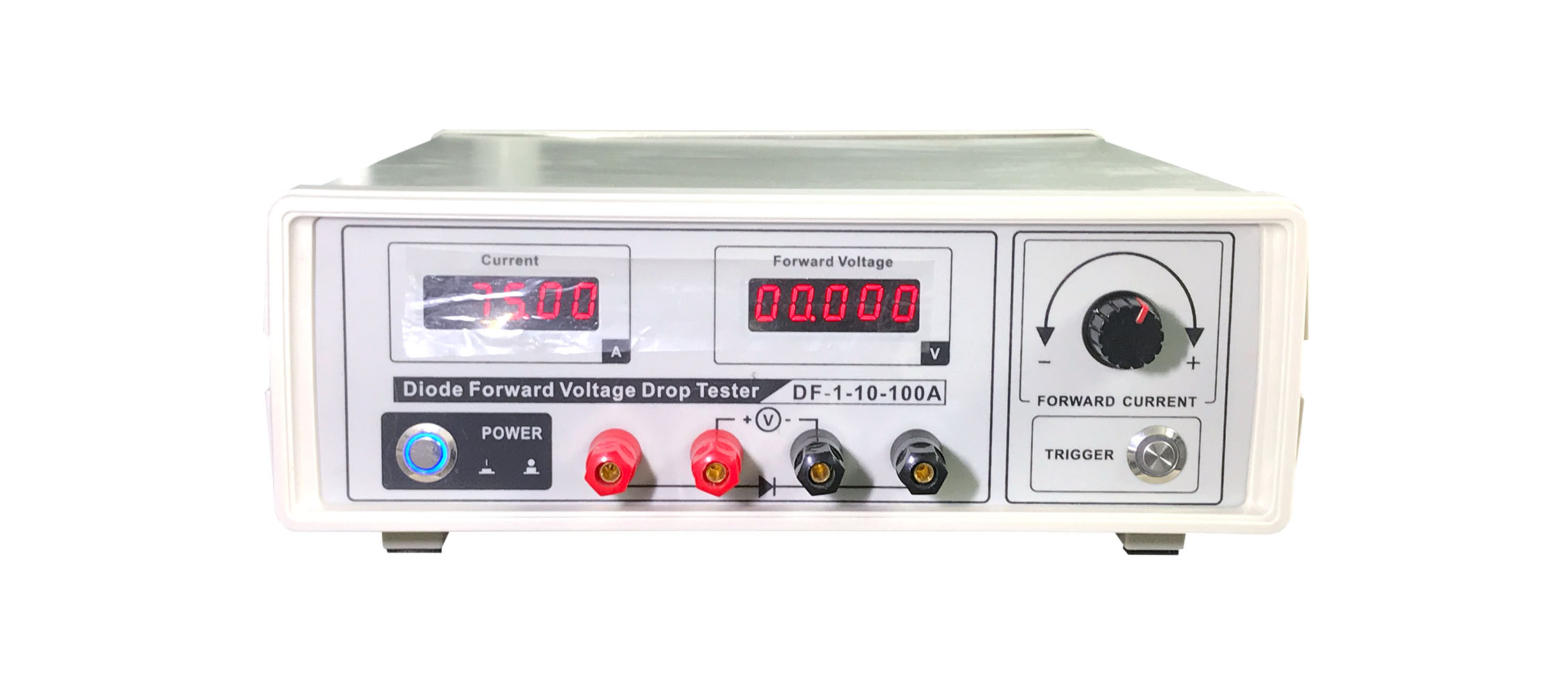

  测试仪器的前面板包括设定电流显示表，正向压降显示表，电流调节旋钮，电源开关，二极管正极负极接线端子。

                    图1 二极管正向压降正面板

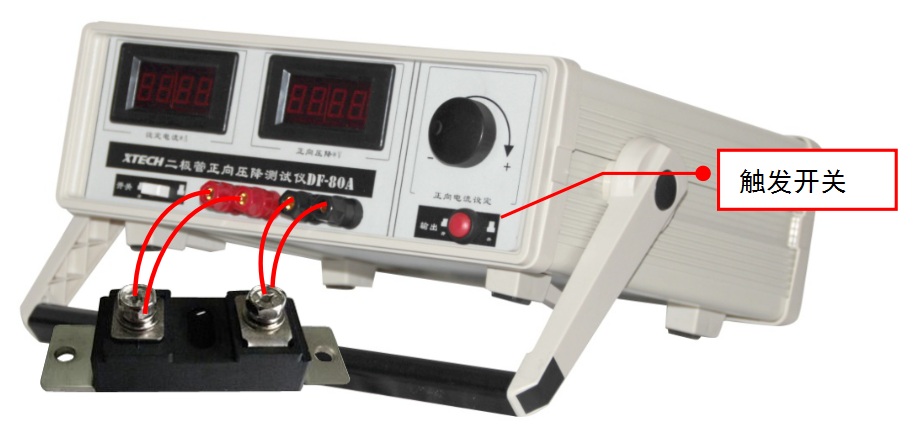

   测试二极管正向压降的时候，通过前面板的四线夹子，红色线和二极管的正极连接，黑色线和二极管的负极连接。触发开关为不带锁的复位按键，档按钮按下时，测试仪器输出一个0~100A的大电流脉冲，电流调节旋钮顺时针调节为增大电流，逆时针为减小电流，旋转一格，电流步进。步进值的变动范围与电流档位设定有关。

仪器背面板具有脚踏开关接口，计算机通信口，量程切换档位，通风风机，电源插头，6A保险丝座。如图2所示。

图2 二极管正向压降背面板

   风机为温度控制风机，当内部散热器温度超过45度时，风机开启，温度低于40度后，风机停止。脚踏开关和正面板上的触发开关并联，二者功能一致；

选定使用档位：1A、10A、100A 档位只可上拨一个开关；（多个选中或不选中不会损坏机器，但测量值将出错。）

100A、10A、1A档位电流校正开关与电压采集微调开关用于校准仪器量值，正常使用情况请勿调节。

三、校准方法：

1.使用电源产生电压U=10V,并使用5 1/2位以上精度万用表测试该电压，将此电压接入仪器前面板的中间两个红黑连接器（电压测量端）。按动面板测量按钮，机器读出电压值。用手拨动电压采集微调开关，同时不停按动面板测量按钮，使得机器读出值与输入标定电压一致。

2.准备高精度电阻，阻值为1Ω，0.1Ω。用该仪器测量该电阻的电压电流，100A与10A档位时用0.1Ω，1A档使用1Ω。将电流分别设定为需要校正档位的最大量程，例如1A挡设定至1A的电流，测量1欧电阻的电压，不断按动测量按钮，用手拨动1A挡的调节开关，使得测量的电压符合欧姆定律（U=I*R）即可。即1A挡，设定1A电流，测量1欧电阻的电压为1.000V即可。

四、使用方法

  本仪器采用四线测量法，四个接线柱两侧中间的接线柱为电压采集端子，两侧两个接线柱为脉冲电流输出。为保证测量精度，请使用和本测试仪配套的测试电缆测量。

注意:应使用仪器配套的电缆，否则测量数据可能有误。

测试步骤分单机测试步骤和电脑连机测试步骤，单机测试可以方便快捷的测试二极管的某一个或者几个电流情况下对应的压降，电脑联机测试可以详细分析二极管的伏安特性曲线。

单机测试步骤：

• 使用四线测试夹红色连接二极管正（阳）极，黑色连接二极管负（阴）极；
• 打开电源开关；
• 调节测试电流或切换测试档位。为保证测试精度，测试电流应在档位的5%-100%内。例如产生0.8A电流，使用1A档位，使用10A、100A档位将导致结果部分偏差。
• 按下前面板上的触发开关按钮或踩下脚踏开关；
• 前面板上的数字表读取正向压降参数；

电脑连机测试步骤

• 连接测试仪器后面板上的DB9和USB转RS485转接线；
• USB转RS485转接线和电脑连接；
• 使用四线测试夹红色连接二极管阳极，黑色连接二极管阴极；
• 打开电源开关；
• 打开电脑程序；
• 程序操作读取曲线；

软件操作步骤：

• 打开电脑程序图标“二极管正向压降测试仪”；
• 选择串口号，通过硬件管理，可以串口号；
• 点击图标按钮打开串口；
• 设置采样速率，0.1Hz~10Hz；低频测试器件温升小，高频测量速度快，可根据需要选择；
• 选择脉冲宽度为300uS（软件是定制的通用版本，内部是50~300uS可选择，但是针对DF-20A，大电流测试情况下，只能够选择300uS脉宽测试）；
• 输入起始电流0A；终止电流为20A；扫描点数为1~20点；
• 打开测试仪电源开关，点击开始扫描；

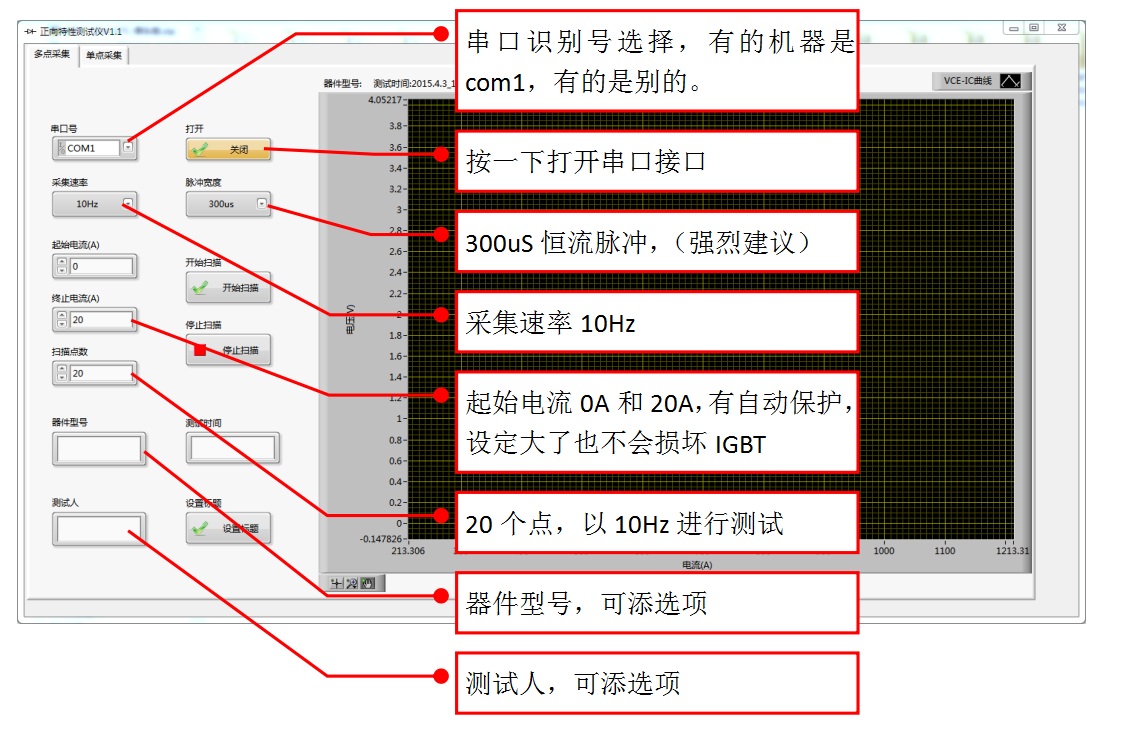

图3 上位机界面设置

图4 上位机曲线界面

• 数据处理，在曲线绘图区域，通过鼠标右键，可以导出bmp格式的图片和excel格式的数据，如图4所示。

五、注意事项

1、本测试仪请勿在测试仪上试图连接电池电源类器件，有可能损坏内部器件。

2、应保证本测试仪工作在规定的供电电压和温度条件下，保证测量准确度。

3、本仪器内有高压，非专业人员请勿擅自开启外壳，当心触电。

4、本仪器需专业人士使用。
